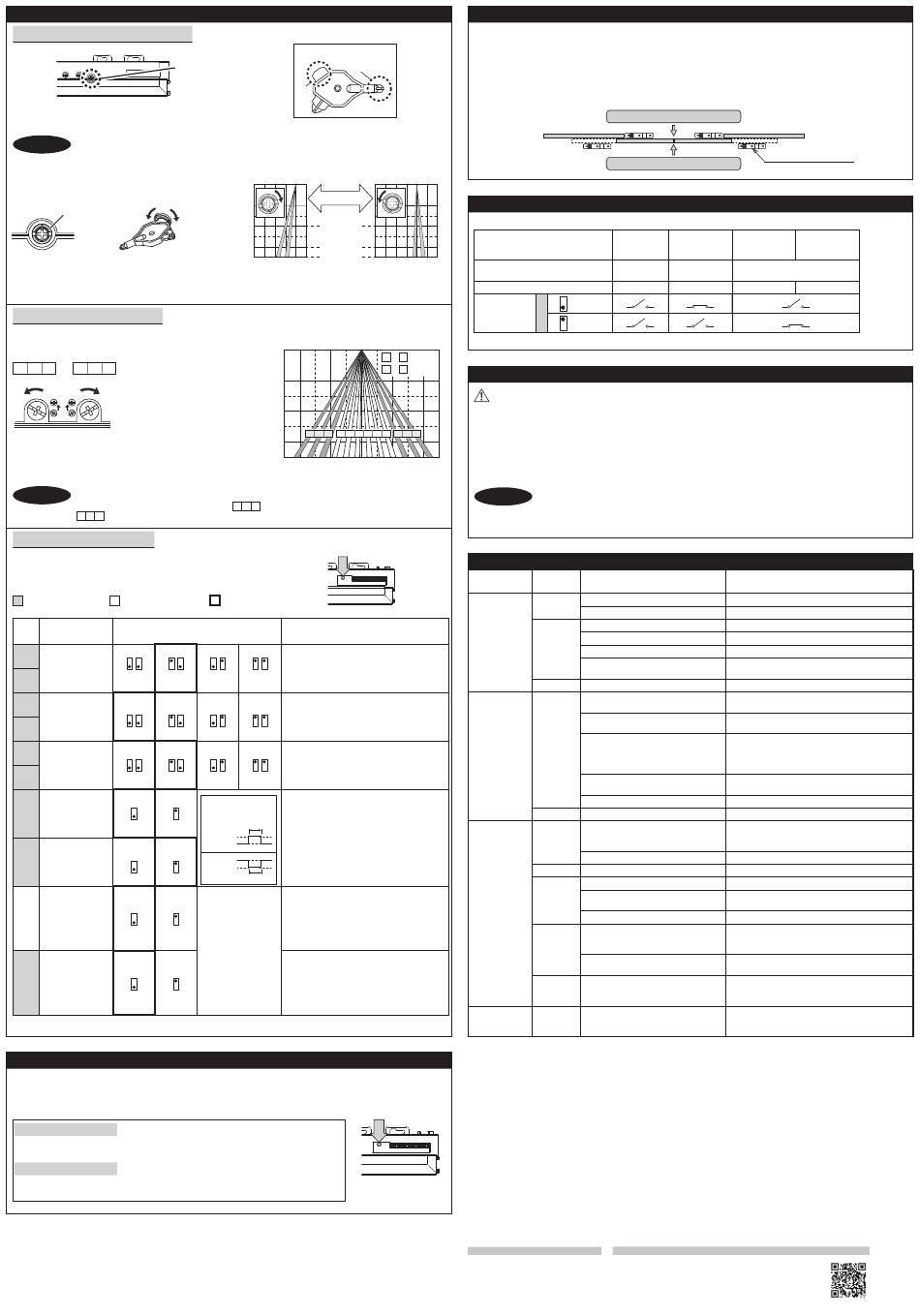

Anpassungen
1. Bereichs Tiefenwinkeleinstellung
Tiefenwinkel
Einstellschraube
Bei Anpassung der 1. Reihe in Türnähe, folgen Sie Tabelle 1
DIP-schalter 16 zur einfacheren Einstellung.
HINWEIS
Beachten Sie, dass sich der Erfassungsbereich nicht mit der Tür/der Kopfplatte überschneidet und dass
kein hochreflektierendes Objekt nahe des Erfassungsbereich vorhanden ist, weil sonst ein
Geistereffekt/Signalsättigung eintreten kann.
Tiefenwinkel-Einstellschraube für den Bereich.
Nah
Tief
Rot
Bereichseinstellwerkzeug (A) wie oben gezeigt zur Änderung
des Bereichstiefenwinkels. Für bequemeres Anpassung,
siehe Empfehlung.
2. Bereichsbreitenanpassung
Stellen Sie, wie hier unten illustriert, die Breite des
Erfassungsbereich ein mithilfe der Einstellschrauben.
1 2 3
10 11 12
abschalten
abschalten
Schmal
Bitte mit dem Werkzeug
anpassen (B).
Breit
Breiten Einstellschrauben
HINWEIS
Bei Anpassung der Breite des Erfassungsbereichs, achten Sie darauf, die Breiteneinstellschraube
solange zu drehen, bis sie hörbar einrastet.
101112
.
3. DIP-Schaltereinstellungen
Nach Änderung der Dip-Schalter den Funktionsschalter 2 s lang drücken
(bis LED erlischt).
Tabelle 1
Sicherheitseinstellung
Sonstige Einstellungen
DIP-
Schalter
Funktion
Einstellung
Nr.
Niedrig
Mittel
1
Empfindlichkeit
1
2
1
2
2
2,0 - 3,0 m
2,0 - 3,0 m
3
30 s
60 s
Anwesenheitstimer
4
3
4
3
4
5
Einst. 1
Einst. 2
Frequenz
6
5
6
5
6
N.C.
N.O.
Sicherheitsausgang
7
(zur Türsteueriung)
7
7
OFF
ON
(Hoch)
(Niedrig)
Testeingang
8
(von der Türsteuerung)
8
8
ON
OFF*
14
Selbstüberwachung
14
14
OFF
ON
16
Installationsmodus
16
16
* Keine EN 16005-Konformität.
Servicemodus
- Während des "Servicemodus" sendet nur noch die 1. Reihe und die Betriebsanzeige zeigt Gelb und Grün blinkend an.
- Stellen Sie nach der Installation sicher, dass Sie für die EN 16005 Konformität in den "Betriebsmodus" wechseln, da
sonst die EN 16005 nicht.
- Der Sensor kehrt nach 15 Min automatisch in den "Betriebsmodus" zurück.
In den Servicemodus
Drücken Sie den Funktionsschalter 5 s lang, bis die Betriebsanzeige nach dem Erlöschen
zu blinken beginnt.
In den Betriebsmodus
Drücken Sie den Funktionsschalter so lange, bis die Betriebsanzeige aus geht.
Bereichseinstellwerkzeug
B
A
Tief
Nah
2,0
3,0
3,5
1,0
0
Vorderseite
0
2,0
1 2 3
4 5 6 7 8 9
3,0
3,5
2,0
1,0
0
1 2 3
können nicht gesondert abgeschaltet werdenn
2 s drücken
Werkseinstellungen
Bemerkung
Hoch
S-Hoch
Stellen Sie die Empfindlichkeit in Abhängigkeit
von der Montagehöhe, Bodenbeschaffenheit,
Einstellung und Ihrem Funktionstest ein. Die
1
2
1
2
Werte in der Tabelle sind Richtwerte.
2,5 - 3,2 m 3,0 - 3,5 m
2 s
Um die Anwesenheitserfassung zu
600 s
(Bewegung)*
ermöglichen, darf der Erfassungsbereich
während 10 s nach der Einstellung nicht
betreten werden.
3
4
3
4
Bei Verwendung von mehreren Sensoren mit
Einst. 3
Einst. 4
Überlappung, muss bei benachbarten
Sensoren eine unterschiedliche Frequenz
5
6
5
6
eingestellt werden.
DIP-Schalter 8
10 ms Verzögerungszeit zwischen Testeingang
Testeingang
und Sicherheitsausgang.
Wenn die Türsteuerung keinen Test hat, stellen
Test
Sie den Testeingang auf "OFF" und schließen
OFF
Sie keine schwarzen und roten Drähte an.
(Hoch)
0 V
"Hoch" oder "Niedrig" zeigt den
ON
Testeingangssignalpegel von der
(Niedrig)
0 V
Türsteuerung an.
Test
Wenn die Tür offen bleibt und die
Betriebsanzeige ein schnell oder langsam
blinkendes grünes Licht zeigt, ziehen Sie
dann Störungsbeseitigung zu raten. Wenn
die Tür immer noch offen bleibt, stellen Sie
dann den DIP-Schalter 14 auf "OFF".
Stellen Sie den DIP-Schalter 16 auf "ON" um
die 1. Reihe einzustellen. Stellen Sie,
nachdem die Reihe eingestellt ist, den DIP-
Schalter 16 auf "OFF". Im Installationsmodus
bleibt nur die 1.Reihe aktiv und die
Betriebsanzeige leuchtet gelb.
Empfehlung
Einstellung der Bereichstiefe mit INFRAROTFINDER (gesondert erhältlich)
1. Drehen Sie de Einstellungsschraube für den Tiefenwinkel nach rechts (tief) um den Erfassungsbereich weiter weg von
der Tür zu verlegen.
2. Stellen Sie die Empfindlichkeit des INFRAROTFINDERS auf „H" (hoch) und stellen Sie ihn auf dem Fußboden, wie hier
unten illustriert.
3. Drehen Sie die Einstellungsschraube des Tiefenwinkels nach links (untief) bis der Strahlbereich sich auf der Position
befindet, wo der INFRAROTFINDER im Niedrigdetektions status ist (langsam blinkendes Rotlicht).
[m]
Überprüfung
Betrieb im Betriebsmodus entsprechend der nachstehenden Tabelle überprüfen.
Eingang
1,0
0
-1,0
Status
Betriebsanzeige
Sicherheits-
7
ausgang
*
* : Während der Einlernphase ist der Sicherheitsausgang ständig aktiv.
[m]
4
~
9
:Schmal
:Breit
1
~
12
Informieren sie den Gebäudebesitzer/Betreiber über folgende Punkte
WARNUNG
1. Erfassungsfenster stets sauber halten. Bei Verschmutzung das Fenster mit einem feuchten Tuch abwischen.
(kein Reinigungs-/Lösungsmittel verwenden)
10 11 12
2. Sensor nicht mit Wasser waschen.
3. Sensor nicht selbst zerlegen, umbauen oder reparieren, sonst droht Stromschlaggefahr.
4. Wenn die Betriebsanzeige grün blinkt, wenden Sie sich an Ihren Monteur oder Servicetechniker.
1,0
2,0
5. Stets Ihren Monteur oder Servicetechniker kontaktieren, wenn Einstellungen verändert werden.
6. Das Erfassungsfenster nicht lackieren.
HINWEIS
1. Beim einschalten des Stromversorgung immer einen Funktionstest der Umgebung durchführen, um
den korrekten Betrieb sicherzustellen.
2. Im Detektionsbereich keine Gegenstände stellen, welche sich bewegen oder Licht abgeben.
(z.B. Pflanze, Beleuchtung, usw.)
Störungsbeseitigung
Betrieb-
Türbetrieb
sanzeige
Keine
Die Tür öffnet
sich nicht beim
Eintritt einer
Person in den
Instabil
Detektions-
bereich.
Korrekt
Tür öffnet sich,
wenn niemand
Instabil
sich im
Erfassungs-
bereich befindet.
(Geistereffekt)
Korrekt
Korrekt
Gelb
Blinkt
schnell grün
Tür bleibt offen.
Blinkt
langsam
grün
Blinkt
langsam
rot und grün
Gelb
Korrekter
und Grün
Betrieb.
blinken
* Nachdem die DIP-Schalter geändert wurden, während 2 s den Funktionsschalter drücken.
Manufacturer
OPTEX CO., LTD.
5-8-12 Ogoto Otsu 520-0101, Japan
Tel : +81(0)77 579 8700
www.optex.net
Erfassungsbereich
Erfassungsbereich
Außerhalb des
Stromversorgung
Erfassungs-
der 2. Reihe
AUS
bereichs
-
Betriebsbereit
Detektion Bewegung/Anwesenheit
Kein
Grün
N.C.
N.O.
Mögliche Ursache
Falsche Versorgungsspannung.
Auf Nennspannung einstellen.
Falsche Verkabelung oder Anschlussfehler. Kabel und Steckverbinder prüfen.
Falsche Erfassungsbereichsplatzierung. Anpassungen 1, 2 überprüfen.
Empfindlichkeit zu niedrig.
Höhere Empfindlichkeit einstellen. (*)
Kurzer Anwesenheitstimer.
Erhöhen Sie den Anwesenheitstimer. (*)
Wischen Sie das Erkennungsfenster mit einem feuchten
Verschmutztes Erfassungsfenster.
Tuch ab. Verwenden Sie keine Reiniger oder Lösungsmittel.
Falsche Verkabelung oder Anschlussfehler. Kabel und Steckverbinder prüfen.
Bewegliche oder Licht aussendende
Die Objekte entfernen.
Objekt im Erfassungsbereich.
Der Erfassungsbereich überschneidet
Tabelle 1 DIP-Schalter 5, 6 überprüfen. (*)
sich mit dem eines anderen Sensors.
Regenabdeckung verwenden. (Separat erhältlich) Oder das
Wassertropfen auf dem
Erkennungsfenster mit einem feuchten Tuch abwischen.
Erfassungsfenster.
Keine Reiningungs- oder Lösungsmittel verwenden. Oder
an einem trockenem Platz installieren.
Erfassungsbereich überschneidet sich
Erfassungsbereich auf "Tief" (außen) anpassen.
mit Tür/Kopfplatte.
Empfindlichkeit zu hoch.
Niedrigere Empfindlichkeit einstellen. (*)
Falsche Einstellung der DIP-Schalter.
Tabelle 1 DIP-Schalter 7, 8 überprüfen. (*)
Tabelle 1 DIP-Schalter 1 bis 4 überprüfen. (*)
Plötzlich veränderter Erfassungsbereich.
Hält das Problem an, den Sensor voll zurückstellen.
(Strom AUS und wieder AN schalten)
Falsche Verkabelung oder Anschlussfehler. Kabel und Steckverbinder prüfen.
Installationsmodus steht auf "ON".
Stellen Sie DIP-Schalter 16 auf "OFF". (*)
Empfindlichkeit zu niedrig.
Höhere Empfindlichkeit einstellen. (*)
Wischen Sie das Erkennungsfenster mit einem feuchten
Verschmutztes Erfassungsfenster.
Tuch ab. Verwenden Sie keine Reiniger oder Lösungsmittel.
Empfindlichkeit zu niedrig oder Sensorfehler.
Wenden Sie sich an Ihren Monteur oder Servicetechniker.
Hoch-reflektierende Objekte aus Erfassungsbereich
Signalsättigung.
entfernen, oder Empfindlichkeit senken (*), oder
den Bereichstiefenwinkel für Bereich verändern.
Erfassungsbereich überschneidet sich
Erfassungsbereich auf "Tief" (außen) anpassen.
mit Tür/Kopfplatte.
Änderungen von DIP-Schalter, müssen durch 2 s
Unbestätigte Einstellung.
drücken des Funktionsschalters (bis LED erlischt)
bestätigt werden.
Wechseln Sie in den Betriebsmodus, in dem der
Der Servicemodus ist aktiviert.
Funktionsschalter gedrückt wird, bis die
Betriebsanzeige erlischt.
EMEA Subsidiary
OPTEX Technologies B.V.
Henricuskade 17, 2497 NB The Hague, The Netherlands
Tel : +31(0)70 419 41 00
info@optex.eu
www.optex.eu
INFRAROTFINDER
Betreten
Betreten
der 1. Reihe
Rot
Blinkt rot
Mögliche Gegenmaßnahmen
