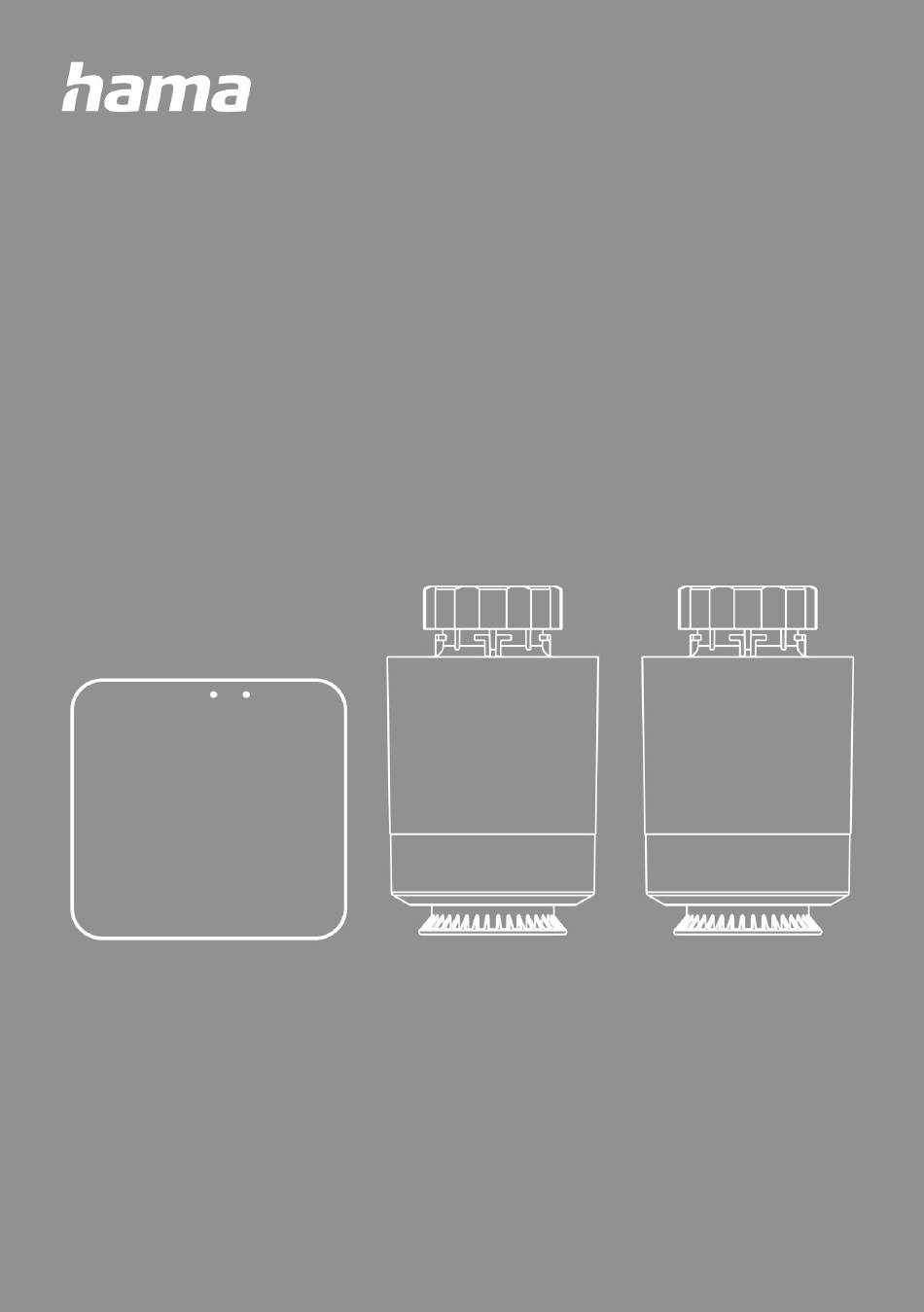

- Seite 1 Machine Translated by Google 00176592 00176593 WIFI-HEIZUNGSSTEUERUNG „Add-On“ (00176592), „Starter-Kit“ (00176593) G Operating InstructionsD Bedienungsanleitung...
-
Seite 2: Erklärung Der Warnsymbole Und Hinweise
Machine Translated by Google GBedienungsanleitung Vielen Dank, dass Sie sich für ein Hama-Produkt entschieden haben. Bedienelemente und Anzeigen Nehmen Sie sich Zeit und lesen Sie die folgenden Anweisungen 1. Drehregler / Ein-/Aus-Taste 2. und Informationen vollständig durch. Bitte bewahren Sie LED-Anzeige 3. -
Seite 3: Adapterset
Machine Translated by Google 2. Lieferumfang 00176592 Heizkörperthermostat 2 x AA Batterien 1 x Adapterset 00000000 WIFI-HEIZUNGSSTEUERUNG "Add-On" (00176592), "Starter- Kit" (00176593) 00176593 2 x Heizkörperthermostate 1 x zentrale Steuereinheit 4 x AA-Batterien 2 x Adaptersets 1 x USB-Netzteil 00000000 WIFI-HEIZUNGSSTEUERUNG "Add-On"... - Seite 4 Machine Translated by Google 3. Sicherheitshinweise • Das Produkt ist nur für den privaten, nicht kommerziellen Gebrauch bestimmt. • Benutzen Sie das Produkt nur für den vorgesehenen Zweck. • Schützen Sie das Produkt vor Schmutz, Feuchtigkeit und Überhitzung und verwenden Sie es nur in trockenen Räumen.
- Seite 5 Machine Translated by Google 4. Erste Schritte 4.1 Einlegen / Wechseln der Batterien Warnung - Batterien • Achten Sie beim • Batterien nicht kurzschließen. • Einlegen der Batterien auf die richtige Polarität (+ und - Markierungen) und legen Sie die Batterien Batterien nicht aufladen.
-
Seite 6: Montage Des Adapters
Machine Translated by Google 4.2 Montage des Adapters • Dank der Überwurfmutter kann der Thermostat auf alle Ventile mit den Gewindeabmessungen M30 x 1,5 mm der gängigsten Marken wie Heimeier, MNG, Junkers, Landis+Gyr (Duodyr), Honeywell-Braukmann montiert werden , Oventrop, Schlösser, Comap, Valf Sanayii, Mertik Maxitrol, Watts, Wingenroth (Wiroflex), RBM, Tiemme, Jaga, Siemens und Idmar. -
Seite 7: Montage Am Heizkörperventil Achtung - Montage
Machine Translated by Google Giacomini • Zur Montage des Giacomini-Adapters bitte zuerst das Oberteil aufstecken, dann die Stößelverlängerung auf den Ventilstift setzen und abschließend den Kolben am Thermostat befestigen. 4.3 Montage am Heizkörperventil Achtung - Montage • Wenden Sie bei der Montage keine Gewalt an. -
Seite 8: Zentrale Steuereinheit Montieren
USB-Kabel mit der Micro-USB-Buchse und dem USB-Netzteil. • Schließen Sie das Netzteil an eine ordnungsgemäß installierte und leicht zugängliche Netzsteckdose an. • Die LEDs beginnen zu blinken. 4.5 App installieren • Laden Sie die App „Hama Smart Solution“ über den QR-Code herunter und installieren Sie diese. https://de.hama.com/ smarthome#smart-solution... - Seite 9 Machine Translated by Google 4.6 Geräte in die Hama Smart Solution App einbinden Zentrale Steuerung koppeln • Um den Heizkörperthermostat mit der Hama Smart Solution App zu koppeln, müssen Sie zunächst die zentrale Steuerung einbinden Gerät in die Hama Smart Solution App einbinden.
- Seite 10 Machine Translated by Google • Verbinden Sie nun die Heizkörperthermostate mit der zentralen Steuereinheit. • Wählen Sie dazu Ihre Zentrale in der App aus der Liste der gefundenen Geräte aus. • Der folgende Bildschirm wird angezeigt: Heizkörperthermostat-Kopplung • Drehen Sie den Drehregler am Heizkörperthermostat nach links bis das Display „OF“...
- Seite 11 Machine Translated by Google • Halten Sie den Drehregler ca. 5 Sekunden gedrückt, bis die Anzeige „OF“ erlischt und „- -“ erscheint. 5 Sek. • Drücken Sie in der App auf „Zweitgerät hinzufügen“. • Bestätigen Sie mit „LED blinkt bereits“. • Im Bildschirm „Gerät suchen“...
- Seite 12 Machine Translated by Google • Sie können Ihre Thermostate jetzt umbenennen, wenn Sie möchten indem Sie auf das Stiftsymbol neben dem Gerätenamen drücken. • Klicken Sie auf „Fertig“, um den Integrationsprozess zu beenden. • Schieben Sie den „Aktivieren“-Button am unteren Bildschirmrand von rechts nach links, um den Heizkörper zu aktivieren Thermostatsteuerung.
- Seite 13 Neustart der zentralen Steuereinheit • Halten Sie die Taste an der zentralen Steuereinheit etwa 5 Sekunden lang gedrückt. Sobald die LEDs zu leuchten beginnen blinken, können Sie, wie im Abschnitt 4.6 Geräte in die Hama Smart Solution App einbinden beschrieben, einen weiteren Kopplungsversuch starten.
-
Seite 14: Steuerung Über Sprachassistenten Folgende
Machine Translated by Google 5.1 Steuerung über Sprachassistenten Folgende Sprachbefehle werden unterstützt: • „Alexa / OK Google, Heizung einschalten“ ein- / ausschalten • Stellen Sie die Temperatur ein „Alexa / OK Google, stelle die Heizung auf 25 Grad“ „Alexa / OK Google, stelle die Heizung fünf Grad wärmer“ 5.2 Erweiterte Nutzungsmöglichkeiten mit Szenarien In der App erstellbare Szenarien und automatisierte Abläufe ermöglichen verschiedene Kombinationsmöglichkeiten und Nutzungsmöglichkeiten dieser Produkte, abhängig von den SmartHome-Produkten in Ihrem Zuhause. -
Seite 15: Technische Daten
Machine Translated by Google 6. Technische Daten 5V 1A Stromversorgung der zentralen Steuereinheit Stromversorgung des Heizkörperthermostats über 2 x AA-Batterien Anschluss des Heizkörperthermostats M30x1,5... -
Seite 16: Pflege Und Wartung
Reinigen Sie dieses Produkt nur mit einem leicht feuchten, fusselfreien Tuch und verwenden Sie keine aggressiven Reinigungsmittel. 8. Gewährleistungsausschluss Die Hama GmbH & Co KG übernimmt keine Haftung und übernimmt keine Gewährleistung für Schäden, die durch unsachgemäße Installation/Montage, unsachgemäßen Gebrauch des Produkts oder durch Nichtbeachtung der Bedienungsanleitung und/oder Sicherheitshinweise entstehen. -
Seite 17: Erklärung Von Warnsymbolen Und Hinweisen
Machine Translated by Google DBedienungsanleitung Vielen Dank, dass Sie sich für ein Hama Produkt Bedienungselemente und Anzeigen 1. entschieden haben! Drehregler/ Ein/Aus-Taste 2. Nehmen Sie sich Zeit und lesen Sie die folgenden LED-Display 3. Anweisungen und Hinweise zunächst ganz WLAN-Verbindung 4. - Seite 18 Machine Translated by Google 2. Packungsinhalt 00176592 1x Heizkörper Thermostat 2x AA Batterien 1x Adapter-Set 00000000 WIFI-HEIZUNGSSTEUERUNG "Add-On" (00176592), "Starter- Kit" (00176593) 00176593 2x Heizkörper Thermostate 1x Zentrale 4x AA Batterien 2x Adapter-Set 1x USB-Netzteil 00000000 WIFI-HEIZUNGSSTEUERUNG „Add-On“ (00176592), „Starter- Kit“ (00176593)
- Seite 19 Machine Translated by Google 3. Sicherheitshinweise • Das Produkt ist für den privaten, nicht-gewerblichen Haushaltsgebrauch vorgesehen. • Verwenden Sie das Produkt ausschließlich für den dazu vorgesehenen Zweck. • Schützen Sie das Produkt vor Schmutz, Feuchtigkeit und Überhitzung und verwenden Sie es nur in trockenen Räumen.
- Seite 20 Machine Translated by Google 4. Inbetriebnahme 4.1 Batterien einlegen/wechseln Warnung – Batterien • Beachten • Schließen Sie die Batterien nicht kurz. • Sie unbedingt die korrekte Polarität (Beschriftung Laden Sie Batterien nicht. • + und -) der Batterien und legen Sie diese Werfen Sie Batterien nicht ins Feuer.
- Seite 21 Machine Translated by Google 4.2 Montage des Adapters • Mittels der Überwurfmutter kann das Thermostat an allen Ventilen mit dem Gewindemaß M30 x 1,5 mm der gängigsten Hersteller wie z. B. Heimeier, MNG, Junkers, Landis+Gyr (Duodyr), Honeywell-Braukmann, Oventrop, Schlösser, Comap, Valf Sanayii, Mertik Maxitrol, Watts, Wingenroth (Wiroflex), R.B.M, Tiemme, Jaga, Siemens und Idmar montiert werden.
- Seite 22 Machine Translated by Google Giacomini • Für die Montage des Giacomini-Adapters bitte erst den Aufsatz befestigen, dann die Stößelverlängerung auf den Ventilstift setzen und abschließend den Kolben am Thermostat befestigen. 4.3 Montage am Heizkörperventil Warnung – Montage • Wenden Sie bei der Montage keine Gewalt oder hohe Kräfte an.
-
Seite 23: Installation Der App
Verbinden Sie das Netzteil mit einer ordnungsmäß installierten und leicht zugänglichen Netzsteckdose. • Die LEDs beginnen zu blinken. 4.5 Installation der App • Laden Sie die App „Hama Smart Solution“ mithilfe des QR-Codes herunter und installieren Sie diese. https://de.hama.com/ smarthome#smart-solution... -
Seite 24: Einbinden Von Geräten In Die Hama Smart Solution App Pairing Zentrale
4.6 Einbinden von Geräten in die Hama Smart Solution App Pairing Zentrale • Um das Heizkörper- Thermostat mit der Hama Smart Solution App zu verbinden, müssen Sie zuerst die Zentrale in die Hama Smart Solution App einbinden. • Achten Sie darauf, dass die Zentrale an das Stromnetz angeschlossen ist und die LEDs blinken. - Seite 25 Machine Translated by Google • Verbinden Sie nun die Heizkörper-Thermostate mit der Zentrale. • Wählen Sie hierfür in der App aus der Liste der gefundenen Geräte Ihre Zentrale. • Es wird folgender Bildschirm angezeigt: Pairing Heizkörper Thermostat • Drehen Sie den Drehregler des Heizkörper-Thermostats solange nach links, bis das Display dauerhaft „OF“...
- Seite 26 Machine Translated by Google • Drücken und halten Sie den Drehregler für ca. 5 Sekunden sichtbar wird. „- -„ bis die Anzeige „OF“ erlischt und 5 Sek. • Drücken Sie in der App auf „Untergerät hinzufügen“. • Bestätigen Sie mit „LED blinkt bereits“. • Im folgenden „Gerät suchen“-Bildschirm in der APP werden Ihnen nun alle Thermostate angezeigt, die die Zentrale finden konnte.
- Seite 27 Machine Translated by Google • Sie haben nun die Möglichkeit, Ihre Thermostate umzubenennen, wenn Sie auf das Stift-Symbol neben dem Gerätenamen drücken. • Drücken Sie auf „Fertigstellung“, um den Einbindungsprozess zu beenden. • Schieben Sie den "Aktivieren"-Button am unteren Bildschirmrand von rechts nach links, um die Steuerung des Heizthermostats freizuschalten.
- Seite 28 Drücken und halten Sie bei der Zentrale für ca. 5 Sekunden die Taste. Sobald die LEDs anfangen zu blinken, können Sie - wie in Kapitel 4.6 Einbinden von Geräten in die Hama Smart Solution App beschrieben - einen weiteren Pairing-Versuch starten.
-
Seite 29: Erweiterte Nutzungsmöglichkeiten Durch Szenen Durch
Machine Translated by Google 5.1 Steuerung über Sprachassistenten Es stehen folgende Sprachbefehle zur Verfügung: • An-/ Ausschalten „Alexa/OK Google, schalte die Heizung an“ • Temperatur einstellen „Alexa/OK Google, stelle die Heizung auf 25 Grad“ „Alexa/OK Google, stelle die Heizung fünf Grad wärmer“ 5.2 Erweiterte Nutzungsmöglichkeiten durch Szenen Durch Szenen und Automationen, die in der App angelegt werden können, ergeben sich je nach vorhandenen SmartHome Produkten in Ihrem Zuhause viele Kombinations- und Nutzungsmöglichkeiten dieser Produkte. - Seite 30 Machine Translated by Google 6. Technische Daten 5V 1A Stromversorgung Zentraleinheit 2x AA-Batterien Stromversorgung Heizkörper-Thermostat M30x1,5 Anschluss Heizkörper-Thermostat...
- Seite 31 Reinigen Sie dieses Produkt nur mit einem fusselfreien, leicht feuchten Tuch und verwenden Sie keine aggressiven Reiniger. 8. Haftungsausschluss Die Hama GmbH & Co KG übernimmt keinerlei Haftung oder Gewährleistung für Schäden, die aus unsachgemäßer Installation, Montage und unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Bedienungsanleitung und/oder der Sicherheitshinweise resultieren.
