Beschreibung; Betrieb - Futech Ampclamp 1000 Bedienungsanleitung

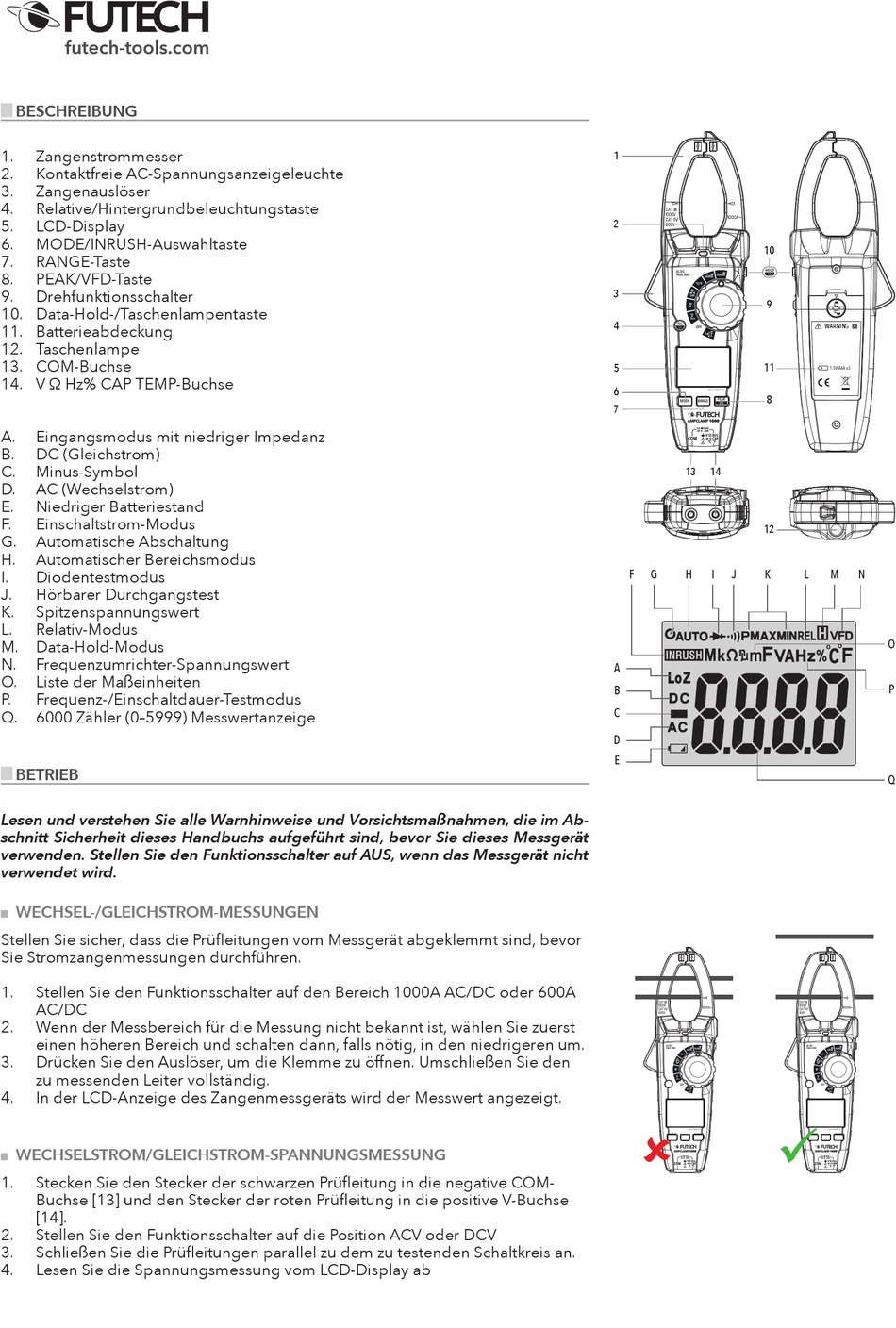

BESCHREIBUNG

1. Zangenstrommesser
2. Kontaktfreie AC-Spannungsanzeigeleuchte
3. Zangenauslöser
4. Relative/Hintergrundbeleuchtungstaste
5. LCD-Display
6. MODE/INRUSH-Auswahltaste
7. RANGE-Taste
8. PEAK/VFD-Taste
9. Drehfunktionsschalter
10. Data-Hold-/Taschenlampentaste
11. Batterieabdeckung
12. Taschenlampe
13. COM-Buchse
14. V Ω Hz% CAP TEMP-Buchse
A. Eingangsmodus mit niedriger Impedanz
B. DC (Gleichstrom)
C. Minus-Symbol
D. AC (Wechselstrom)
E. Niedriger Batteriestand
F. Einschaltstrom-Modus
G. Automatische Abschaltung
H. Automatischer Bereichsmodus
I. Diodentestmodus
J. Hörbarer Durchgangstest
K. Spitzenspannungswert
L. Relativ-Modus
M. Data-Hold-Modus
N. Frequenzumrichter-Spannungswert
O. Liste der Maßeinheiten
P. Frequenz-/Einschaltdauer-Testmodus
Q. 6000 Zähler (0–5999) Messwertanzeige

BETRIEB

Lesen und verstehen Sie alle Warnhinweise und Vorsichtsmaßnahmen, die im Ab-
schnitt Sicherheit dieses Handbuchs aufgeführt sind, bevor Sie dieses Messgerät
verwenden. Stellen Sie den Funktionsschalter auf AUS, wenn das Messgerät nicht
verwendet wird.
WECHSEL-/GLEICHSTROM-MESSUNGEN
Stellen Sie sicher, dass die Prüfleitungen vom Messgerät abgeklemmt sind, bevor
Sie Stromzangenmessungen durchführen.
1. Stellen Sie den Funktionsschalter auf den Bereich 1000A AC/DC oder 600A
AC/DC
2. Wenn der Messbereich für die Messung nicht bekannt ist, wählen Sie zuerst
einen höheren Bereich und schalten dann, falls nötig, in den niedrigeren um.
3. Drücken Sie den Auslöser, um die Klemme zu öffnen. Umschließen Sie den
zu messenden Leiter vollständig.
4. In der LCD-Anzeige des Zangenmessgeräts wird der Messwert angezeigt.
WECHSELSTROM/GLEICHSTROM-SPANNUNGSMESSUNG
1. Stecken Sie den Stecker der schwarzen Prüfleitung in die negative COM-
Buchse [13] und den Stecker der roten Prüfleitung in die positive V-Buchse
[14].
2. Stellen Sie den Funktionsschalter auf die Position ACV oder DCV
3. Schließen Sie die Prüfleitungen parallel zu dem zu testenden Schaltkreis an.
4. Lesen Sie die Spannungsmessung vom LCD-Display ab
1
2
10
HOLD
AC/DC
TRUE RMS
1000A
600A
3
9
V
V
Hz%
4
REL
OFF
LoZ V
Hz%
5 11
6
AUTO POWER OFF
8
PEAK
MODE RANGE
7
13 14
12
F G H I J K
A
B
C
D
E
AC/DC
TRUE RMS 1000A
600A
V
V
Hz%
OFF
LoZ V
Hz%
û ü
AUTO POWER OFF
WARNING
1.5V AAA x3
L M N
O
P
Q
AC/DC
TRUE RMS 1000A
600A
V
V
Hz%
OFF
LoZ V
Hz%
AUTO POWER OFF
