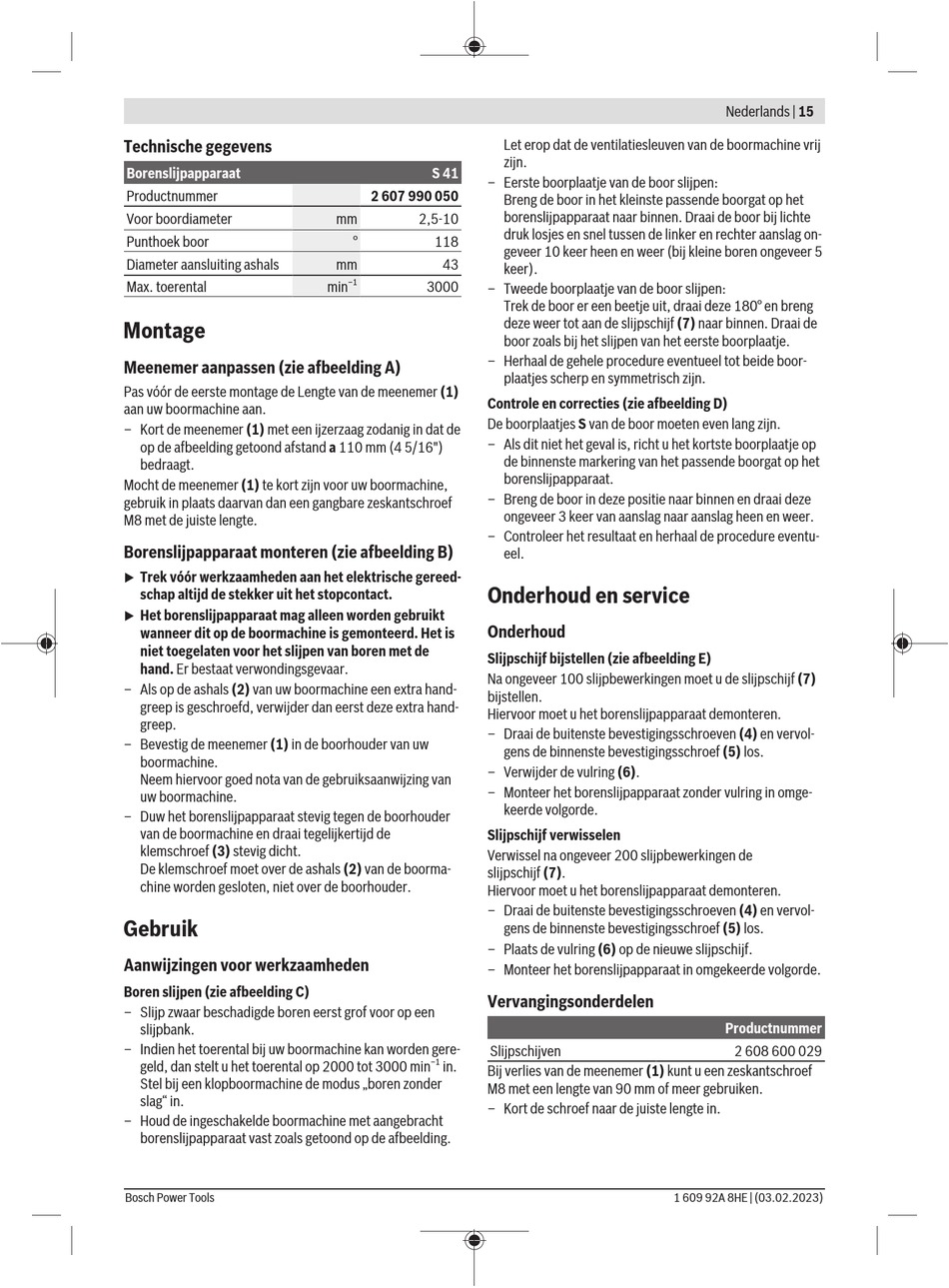

Technische gegevens
Borenslijpapparaat
Productnummer
Voor boordiameter
Punthoek boor
Diameter aansluiting ashals
Max. toerental
Montage
Meenemer aanpassen (zie afbeelding A)
Pas vóór de eerste montage de Lengte van de meenemer (1)
aan uw boormachine aan.
– Kort de meenemer (1) met een ijzerzaag zodanig in dat de
op de afbeelding getoond afstand a 110 mm (4 5/16")
bedraagt.
Mocht de meenemer (1) te kort zijn voor uw boormachine,
gebruik in plaats daarvan dan een gangbare zeskantschroef
M8 met de juiste lengte.
Borenslijpapparaat monteren (zie afbeelding B)
Trek vóór werkzaamheden aan het elektrische gereed-
u
schap altijd de stekker uit het stopcontact.
Het borenslijpapparaat mag alleen worden gebruikt
u
wanneer dit op de boormachine is gemonteerd. Het is
niet toegelaten voor het slijpen van boren met de
hand. Er bestaat verwondingsgevaar.
– Als op de ashals (2) van uw boormachine een extra hand-
greep is geschroefd, verwijder dan eerst deze extra hand-
greep.
– Bevestig de meenemer (1) in de boorhouder van uw
boormachine.
Neem hiervoor goed nota van de gebruiksaanwijzing van
uw boormachine.
– Duw het borenslijpapparaat stevig tegen de boorhouder
van de boormachine en draai tegelijkertijd de
klemschroef (3) stevig dicht.
De klemschroef moet over de ashals (2) van de boorma-
chine worden gesloten, niet over de boorhouder.
Gebruik
Aanwijzingen voor werkzaamheden
Boren slijpen (zie afbeelding C)
– Slijp zwaar beschadigde boren eerst grof voor op een
slijpbank.
– Indien het toerental bij uw boormachine kan worden gere-
geld, dan stelt u het toerental op 2000 tot 3000 min
Stel bij een klopboormachine de modus „boren zonder
slag" in.
– Houd de ingeschakelde boormachine met aangebracht
borenslijpapparaat vast zoals getoond op de afbeelding.
Bosch Power Tools
Let erop dat de ventilatiesleuven van de boormachine vrij
zijn.
S 41
– Eerste boorplaatje van de boor slijpen:
2 607 990 050
Breng de boor in het kleinste passende boorgat op het
borenslijpapparaat naar binnen. Draai de boor bij lichte
mm 2,5-10
druk losjes en snel tussen de linker en rechter aanslag on-
° 118
geveer 10 keer heen en weer (bij kleine boren ongeveer 5
mm 43
keer).
–1
min 3000
– Tweede boorplaatje van de boor slijpen:
Trek de boor er een beetje uit, draai deze 180° en breng
deze weer tot aan de slijpschijf (7) naar binnen. Draai de
boor zoals bij het slijpen van het eerste boorplaatje.
– Herhaal de gehele procedure eventueel tot beide boor-
plaatjes scherp en symmetrisch zijn.
Controle en correcties (zie afbeelding D)
De boorplaatjes S van de boor moeten even lang zijn.
– Als dit niet het geval is, richt u het kortste boorplaatje op
de binnenste markering van het passende boorgat op het
borenslijpapparaat.
– Breng de boor in deze positie naar binnen en draai deze
ongeveer 3 keer van aanslag naar aanslag heen en weer.
– Controleer het resultaat en herhaal de procedure eventu-
eel.

Onderhoud en service

Onderhoud
Slijpschijf bijstellen (zie afbeelding E)
Na ongeveer 100 slijpbewerkingen moet u de slijpschijf (7)
bijstellen.
Hiervoor moet u het borenslijpapparaat demonteren.
– Draai de buitenste bevestigingsschroeven (4) en vervol-
gens de binnenste bevestigingsschroef (5) los.
– Verwijder de vulring (6).
– Monteer het borenslijpapparaat zonder vulring in omge-
keerde volgorde.
Slijpschijf verwisselen
Verwissel na ongeveer 200 slijpbewerkingen de
slijpschijf (7).
Hiervoor moet u het borenslijpapparaat demonteren.
– Draai de buitenste bevestigingsschroeven (4) en vervol-
gens de binnenste bevestigingsschroef (5) los.
– Plaats de vulring (6) op de nieuwe slijpschijf.
– Monteer het borenslijpapparaat in omgekeerde volgorde.
Vervangingsonderdelen
Slijpschijven
–1
in.
Bij verlies van de meenemer (1) kunt u een zeskantschroef
M8 met een lengte van 90 mm of meer gebruiken.
– Kort de schroef naar de juiste lengte in.
Nederlands | 15
Productnummer
2 608 600 029
