Alternative Funktionen

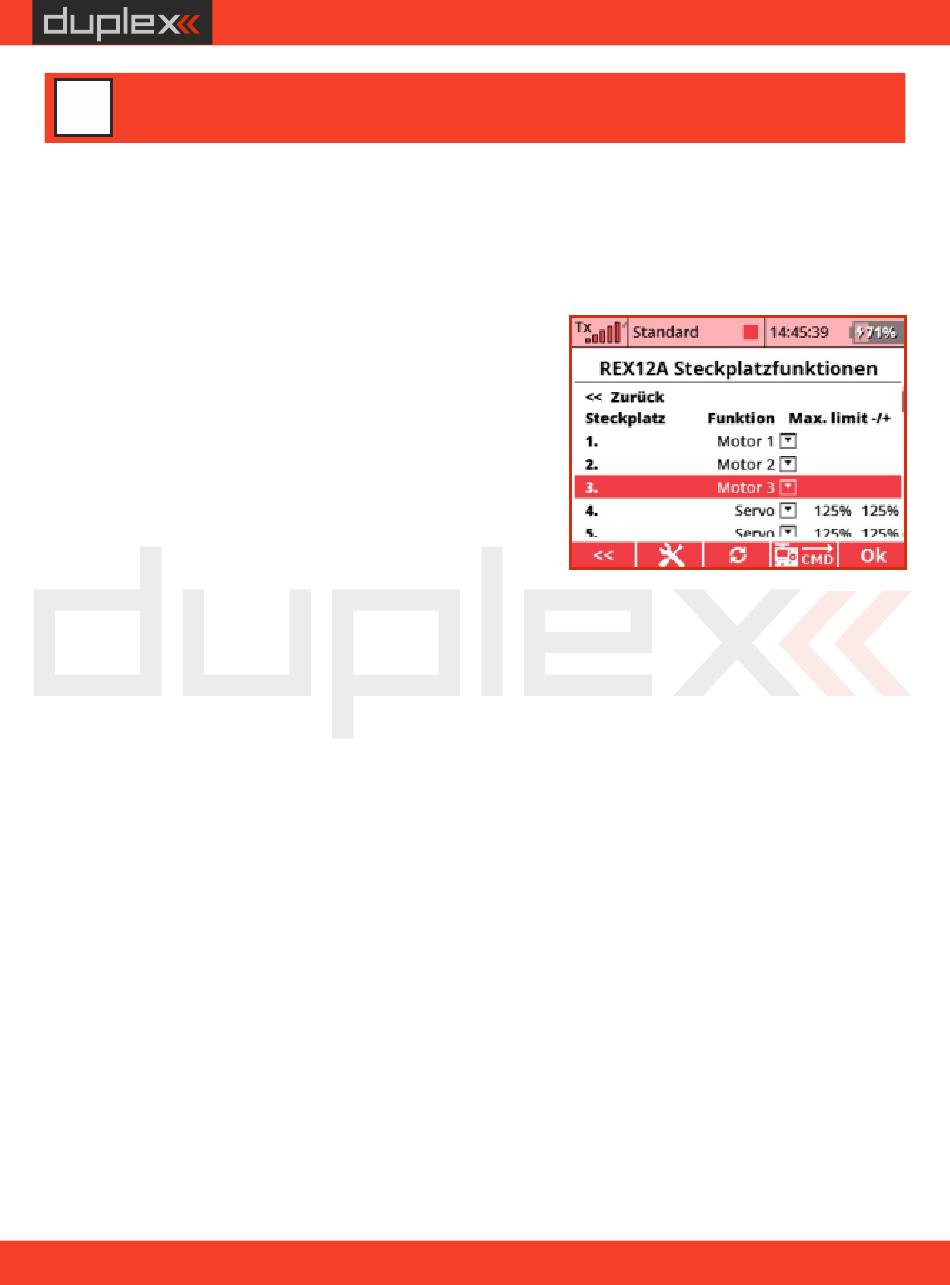

Hier können Sie die Funktion der Empfängersteckplätze ändern.
S e r v o s t e c k p l ä t z e k ö n n e n z . B . i n D i g i t a l - o d e r
Digitalausgangsmodus umkonfiguriert werden.
Ser vo – Ausgabe der Standar t
Servoimpulse (-100% ~ 1ms, 0% ~
1.5ms, + 100% ~ 2ms).
Digitaleingang – Zur Überwachung
von Funktionen können z.B. Taster
bestimmte Bewegungen überwachen
(z.B. Fahrwerksklappen). Dieser Taster
schaltet zwischen Masse und Signal
(Logikwert eines gewählten Steckplatzes 0 oder 1) wird in Form
eines EX-Telemetriewertes an den Sender übertragen (so kann er
am Sender angezeigt und auch verarbeitet werden). Die
Steckplätze sind mit internen Pull-up-Widerständen ausgestattet,
so dass Sie die Signalleitung zur Logikpegelerkennung problemlos
mit Minus/Masse über einen Taster verbinden können. KEINE
externe Spannung an diesen Pin anschließen!
Digitalausgang – Der Steckplatz wird direkt als Schaltausgang für
einen Schaltkanal genutzt. Wenn der Vorgabewert aus diesem
Schaltkanal größer als 1,5ms (> 0%) ist, ist der Ausgangspinwert
logisch "1". Andernfalls ist der Ausgangswert logisch "0". Mit diesem
Ansatz können Sie z.B. einfache Modellbeleuchtung aus LEDs
realisieren. In diesem Modus werden auch die Fail-Safe-
Einstellungen für den Pin angewendet.
