- Seite 1 COMPLEX RADIO CONTROL SYSTEM COMPLEX RADIO CONTROL SYSTEM ® Bedienungsanleitung Bedienungsanleitung Empfänger Rx Empfänger Rx...
-
Seite 2: Inhaltsverzeichnis
COMPLEX RADIO CONTROL SYSTEM DEUTSCH 1. Einleitung ....................3 2. Technische Daten ................6 3. Übersicht ....................8 3.1 Spannungsversorgung .............. 8 3.2 Betrieb ................... 8 3.3 Bindevorgang ................9 3.4 Empfänger R7nano ..............10 4. Echtzeittelemetrie ................12 4.1 EX Telemetrie ................12 4.2 Telemetrie der 1.Generation ............. - Seite 3 COMPLEX RADIO CONTROL SYSTEM 5. Empfängersetup ................. 13 5.1 Empfängereinstellungen über die JETIBOX ......13 5.1.1 Direktverbindung zwischen der JETIBOX und dem Empfänger ................. 13 5.1.2 Drahtlose Verbindung zwischen einer JETIBOX am Sender oder einem DC/DS-Sender und dem Empfänger ................. 14 5.2 Empfängereinstellung mit DC/DS-Sender ......
-
Seite 4: Empfänger
COMPLEX RADIO CONTROL SYSTEM Empfänger extended serie 1 Einleitung DEUTSCH JETI Duplex Empfänger werden in Kombination mit den JETI DS/DC-Sendern oder den JETI Sendemodulen verwendet und im 2,4GHz Band betrieben. Duplex Empfänger werden in großer Typenvielfalt angeboten und decken alle Einsatzanforderungen ab - von den kleinen Duplex R3L, R5L Empfängern für kleine und mittelgroße Modelle bis hin zu den R9, R11EPC Empfängern für größere Modelle. - Seite 5 COMPLEX RADIO CONTROL SYSTEM Das ursprüngliche Duplex System wurde mit dem Ziel der maximalen Zuverlässigkeit entwickelt, eine Eigenschaft, die sich in den mittlerweile vielen Betriebsjahren bestens bewährt und bestätigt hat. Während der Weiterentwicklung des Systems wurden auch die Rückmeldungen der Anwender berücksichtigt, die Aktualisierungen können mittels online verfügbarer Updates weltweit und selbständig durchgeführt werden.
- Seite 6 COMPLEX RADIO CONTROL SYSTEM Systemerweiterungen zu profitieren. Das Gesamtangebot von JETI model s.r.o. beinhaltet eine breite Palette a n elektronischem Zub ehör wie S p a n nu n g s r e g l e r, D r e h z a l s te l l e r, Z u b e h ö r z u r Telemetriedatenanzeige, Telemetriesensoren und nicht z u l e t z t d i e D C / D S - S e n d e r l i n i e n .
-
Seite 7: Technische Daten
COMPLEX RADIO CONTROL SYSTEM 2 Technische Daten R4 RES R7nano Basicsparameter Abmessungen [mm] 40x22x7 47x20x7 30x18x5 51x24x11 Gewicht [g] Antennenlänge [mm] 2x100 2x100 1x30 2x200 Zahl der Ausgangskanäle -10 bis zu -10 bis zu -10 bis zu -10 bis zu Betriebstemperatur [°C] Versorgungsspannung [V] 3.5 –... - Seite 8 COMPLEX RADIO CONTROL SYSTEM Basicsparameter R14* R18* Rsat2 Abmessungen [mm] 62x38x16 62x38x16 35x23x6 Gewicht [g] Antennenlänge [mm] 2x400 2x400 2x200 Serial Zahl der Ausgangskanäle communication -10 bis zu -10 bis zu -10 bis zu Betriebstemperatur [°C] Versorgungsspannung [V] 3.5 – 8.4 3.5 –...
-
Seite 9: Übersicht
COMPLEX RADIO CONTROL SYSTEM 3 Übersicht 3.1 Spannungsversorgung Beachten Sie beim Design der Bordverkabelung Ihrer Projekte den zulässigen Spannungsbereich der verwendeten Empfänger und Servos. Sie können Ihre Duplex Empfänger wie folgt versorgen: - direkt aus den Akkus (zulässigen Spannungsbereich beachten) - über eine geregelte Spannungsversorgung mittels BEC des Drehzahlstellers bzw. -
Seite 10: Bindevorgang
COMPLEX RADIO CONTROL SYSTEM 3.3 Bindevorgang Bei Verwendung eines neuen Senders oder Empfängers muss z u e r s t d e r B i n d e v o r g a n g d u r c h g e f ü h r t w e r d e n . D i e Datenübertragung zwischen Sender und Empfänger erfolgt digital, daher ist es notwendig, die jeweils eindeutigen Adressen zu identifizieren und zwischen den 2,4 Ghz Komponenten... -
Seite 11: Empfänger R7Nano
COMPLEX RADIO CONTROL SYSTEM „rechts“ und dann „aufwärts“ drücken). Danach kann innerhalb von 60 Sekunden der Empfänger gebunden werden. Schlägt der Bindevorgang fehl kehrt der Empfänger nach 60 Sekunden in den Einstellmodus zurück und der Vorgang muss wiederholt werden. An jeden Sender/Sendemodul kann eine beliebige Anzahl von Empfänger gebunden werden. - Seite 12 COMPLEX RADIO CONTROL SYSTEM Empfänger und Servos wählen Sie nach benutzte Servos (5V oder 7.4V) und Spannungsbereich von Empfänger (3.5-8.4V). Die Belegung der Servoanschlüsse 1 – 7 finden Sie in der beiliegenden Zeichnung. Einen JETI Telemetriesensor oder auch einen Expanden können Sie an dem EXT.
-
Seite 13: Echtzeittelemetrie
COMPLEX RADIO CONTROL SYSTEM 4 Echtzeittelemetrie J e d e r E m p f ä n g e r k a n n d i e a k t u e l l e S p a n n u n g d e r Bordstromversorgung (Empfängerspannung) übertragen, ohne dass weitere Sensoren angeschlossen werden müssen. -
Seite 14: Empfängersetup
COMPLEX RADIO CONTROL SYSTEM Durch Drücken der „Abwärts-“ Taste D wird das Telemetriesensor- oder Expandermenü aufgerufen. Durch längeres Drücken der „Aufwärts“ Taste U verlassen Sie dieses Menü. 5 Empfängersetup 5.1 Empfängereinstellungen über die JETIBOX Es gibt zwei Empfänger Einstell-Modi. Der Erste ist das Empfänger- Setup mittels der JETIBOX, JETIBOX Profi oder JETIBOX Emulation des DC/DS Senders, oder der zweite Einstellmode ist eine direkte Einstellung des Empfängers aus dem Menü... -
Seite 15: Drahtlose Verbindung Zwischen Einer Jetibox Am
COMPLEX RADIO CONTROL SYSTEM 5.1.2 Drahtlose Verbindung zwischen einer JETIBOX am S e n d e r o d e r e i n e m D C / D S - S e n d e r u n d d e m Empfänger. -
Seite 16: Empfängereinstellung Mit Dc/Ds-Sender
COMPLEX RADIO CONTROL SYSTEM 5.2. Empfängereinstellung mit DC/DS-Sender Sie finden die Einstellungen im JETI DC/DS Sender unter Menü > Modellwahl/-modifikation > Geräteübersicht und dort den Empfänger anklicken. Die Voraussetzung dazu ist die aktuelleste SW auf dem Sender und dem Empfänger. Sender und Empfänger können einfach über das kostenlose JETI Studio aktualisiert werden. -
Seite 17: Empfängermenü
COMPLEX RADIO CONTROL SYSTEM Empfängermenü 6.1 Übersicht der Empfänger Programmiermöglichkeiten Das einleitende Display zeigt den Typ des Empfängers. Durch Druck auf die Taste D (Pfeil unten) werden detailliertere Daten des Empfängers angezeigt. Das Pairing zum Sender kann durch Druck einmal Taste R (rechts) und durch längeres Halten der Taste U (Pfeil nach oben) ausgeführt werden. -
Seite 18: Main Setting
COMPLEX RADIO CONTROL SYSTEM und MIN nicht zu ändern, nur den Wert der tatsächlichen aktuellen Spannung wird automatisch aktualisiert. Um die MIN/MAX Werte zu löschen, drücken Sie bitte die Tasten L und R (links + rechts) gleichzeitig bis die Werte gelöscht sind. RX Signal Level - Signalstärke von Tx zu Rx. - Seite 19 COMPLEX RADIO CONTROL SYSTEM Output Period - beschreibt den Takt der Ausgabe der Signale am E m p f ä n g e r a u s g a n g ( I n i t i a l s e t u p f ü r d e n Autosynchronisierungsmodus mit dem Sender).
- Seite 20 COMPLEX RADIO CONTROL SYSTEM inkl. der Konfigurationsmöglichkeiten zu den angeschlossenen EX-Bus tauglichen Geräten (wie z.B. Central Box, MVario2...) bidirektional überträgt. JETIBOX , UDI - serieller Datenausgang für den Anschluss von geeigneten Geräten mit unidirektionaler UDI-Schnittstelle (z.B. verschiedene Flybarless-Systeme, Servoboxen...). OutputChannelCnt - Anzahl der generierten Empfängerkanäle. Wird der Empfänger auf weniger Kanäle als in ausgewählten Sender-Setup programmiert, werden die restlichen Kanäle auf einen bestimmten Wert (Fail-Safe- Wert) gesetzt.
- Seite 21 COMPLEX RADIO CONTROL SYSTEM - die verschiedene Kanäle können auf das PPM-Signal und die Servoausgangssteckplätze zugeordnet werden - die Servoimpulse und das PPM Signal enthalten die gleichen Informationen Rx mode - der Betriebsmodus des Empfängers. Mögliche Einstellungen: Normal - bidirektionale Kommunikation zwischen Sender und Empfänger.
-
Seite 22: Out Pin Set
COMPLEX RADIO CONTROL SYSTEM den neu aufgegefundenen Empfänger durch ein akustisches Signal. Entfernen Sie den Bindestecker. Telemetr y* - diese unidirektionale Kommunik ation ist ausschließlich für Telemetrieübertragung zum Beispiel mit der US- Version der JETIBOX profi vorgesehen. Die Einstellung erfordert ein längeres Drücken/Halten der „Rechts“ oder „Links“-Taste. - Seite 23 COMPLEX RADIO CONTROL SYSTEM Bei den R9, R11EPC, R14 and R18 Empfängern können manche Ausgangskanäle auch alternativen Funktionen zugewiesen werden – beachten Sie die -> Zuordnungstabelle der Empfängerausgänge. Die Beschreibung der alternativen Funktionen: - standard servo output - Am Ausgang wir die Steuerzeit des aktuellen Kanales ausgegeben, es wird das herkömmliche Servo- Signalformat verwendet und ist mit CHxx beschriftet.
- Seite 24 COMPLEX RADIO CONTROL SYSTEM Signal Fault - Einstellung des Verhaltens des Empfängerausgangs bei Signalverlust, „hold“ behält die letzte als korrekt übertragen erkannte Servostellung bei, „out off“ – am Ausgang werden keine Steuersignale ausgegeben, „FailSafe“ – bewegt die Ruderfunktion auf den im Menüpunkt „FS position“ individuell eingestellten Wert.
- Seite 25 COMPLEX RADIO CONTROL SYSTEM ohne die Verwendung von Telemetriesensoren. Wenn Sie zum Beispiel einen Endschalter an einem Einziehfahrwerk befestigen, können Sie Rückmeldungen über dessen Zustand während des Fluges auswer ten (unter Sensoren / Aufzeichnung > Senderstatus). dieser Stift wird beschaltet mit der Masse (Minus der ź...
-
Seite 26: R4 Res
COMPLEX RADIO CONTROL SYSTEM Zuordnungstabelle der Empfängerausgänge: R4 RES R sat2 • • • • • • • • • • • • • • • • • • • • •/° • • • • • • • • •... -
Seite 27: Empfänger R4 Res

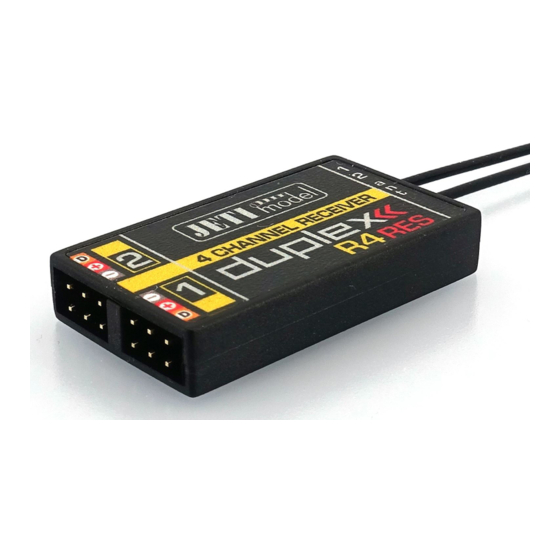

COMPLEX RADIO CONTROL SYSTEM 6.5 Empfänger R4 RES D e r R 4 R E S E m p f ä n g e r b i e t e t e i n e n S e n s o r z u r Flughöhenbestimmung (Abschaltehöhe für den Motor) und eine spezielle Firmware für die Wettbewerbskategorie E-RES (elektrisch angetriebene Segelflumodelle mit Seite/Höhe/Störklappe) . - Seite 28 COMPLEX RADIO CONTROL SYSTEM Die Einstellungen des Empfängers R4 RES können nur vorgenommen werden, wenn der "Drosselkanalimpuls für Motor AUS" nach dem Anschließen der Stromversorgung nicht überschritten wird (Standardeinstellung 1.100 ms = Motor AUS Position). Sobald ein Drosselkanalimpuls höher als Motor AUS erkannt wird, kann der Empfänger nicht mehr eingestellt werden.
- Seite 29 COMPLEX RADIO CONTROL SYSTEM D er Empfänger R4 RES ist nach dem Einschalten der Stromversorgung im Status „Bereit“, wenn der Impuls des Drosselkanal bei Motor AUS Position (1.100 ms) liegt. Der Empfänger R4 RES ist im Status „Motor läuft“ sobald der Impuls des Drosselkanals die 1,1ms überschreitet.
-
Seite 30: Reset In Den Lieferzustand
COMPLEX RADIO CONTROL SYSTEM 6.6 Reset in den Lieferzustand Factory defaults - Hier wird der Empfänger komplett in den Lieferzustand zurück gesetzt. Die Bindung zum Sender bleibt erhalten. 7 Empfängerupdate Die JETI Duplex Empfänger können per Computer und dem JETI USBa Adapter aktualisiert werden. - Seite 31 Empfänger in Übereinstimmung mit der in dieser Anleitung empfohlenen Spannung betrieben wurden und nicht mechanisch beschädigt sind. Garantie und nach Garantie-Service nur durch den Hersteller und seinen Servicestellen. Wir wünschen Ihnen viel Spaß bei Betreiben unserer Produkte: JETI model s.r.o. Príbor, www.jetimodel.com...
- Seite 32 COMPLEX RADIO CONTROL SYSTEM...
- Seite 33 Zeitverzögerung • gleichzeitiger Betrieb mehrerer Empfänger an einem Tx-Modul • akustische Signale geben Auskunft über den Zustand des Systems • Parametereinstellung mit Hilfe des JETIBOX- Terminals JETI model s.r.o. www.jetimodel.com Lomená 1530, 742 58 Příbor info@jetimodel.cz Czech Republic - EU...
