- Seite 1 COMPLEX RADIO CONTROL SYSTEM COMPLEX RADIO CONTROL SYSTEM COMPLEX RADIO CONTROL SYSTEM ® Bedienungsanleitung Bedienungsanleitung Empfänger REX Assist 02/2023...
- Seite 2 COMPLEX RADIO CONTROL SYSTEM...
-
Seite 3: Inhaltsverzeichnis
COMPLEX RADIO CONTROL SYSTEM Inhalt: 1. Einleitung ....................01 2. Technische Daten ................... 02 2.1 Eigenschaften .................. 03 2.2 Wichtige Hinweise ................03 3. Installation ....................06 3.1 Einbau in das Modell ............... 06 3.2 Stromversorgung ................08 3.3 Bedienung ..................09 3.4 Bindung ..................... - Seite 4 COMPLEX RADIO CONTROL SYSTEM 4.3.2 Training: Flugzeuge ............30 4.3.3 Normal (Dämpfung): Flugzeuge ........30 4.3.4 Heading Hold: Flugzeuge ..........30 4.3.5 Stabilisierung des Horizonts: Flugzeuge und Multikopter ................ 31 4.3.6 Stabilisieren: Multikopter ..........32 4.3.7 Sport: Multikopter ............. 32 4.3.8 Acro: Multikopter ...............
- Seite 5 COMPLEX RADIO CONTROL SYSTEM 6.4 Aktivierungsschalter ..............46 6.5 Failsafe ....................47 7. Alternative Steckplatzkonfiguration ..........48 7.1 Servozuordnung ................50 8. Echtzeit-Telemetrie ................52 9. Lösung der häufigsten Probleme ............53 9.1 Allgemeines ..................53 9.2 Flugzeugmodelle ................53 9.3 Multicopter-Modelle ..............
-
Seite 6: Die Rex Empfänger

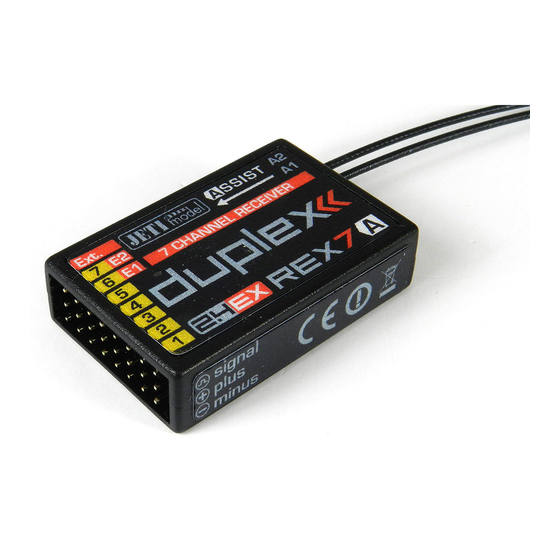

COMPLEX RADIO CONTROL SYSTEM Die REX Empfänger mit Assist Funktionen Einleitung Deutsch Die REX A(Assist) Empfänger erweitern die REX Baureihe um Empfänger mit eingebautem Stabilisationssystem für Flächenmodelle und Multicopter. Diese Stabilisierung funktioniert auf allen drei Achsen des Modells und erleichtert das Fliegen in windigen oder schwierigen Bedingungen. -
Seite 7: Technische Daten
COMPLEX RADIO CONTROL SYSTEM Technische Daten Basic data 7SA** 9SA** 12A* 38x25x11 42x28x11 60x16x13 60x16x13 51x28x11 51x28x11 Abmessungen [mm] Gewicht [g] 2x100 2x200 2x200 2x200 2x200 2x400 Antennenlänge [mm] Kanalanzahl/Steckplätze -10 biz +85 -10 biz +85 -10 biz +85 -10 biz +85 -10 biz +85 -10 biz +85 Temperaturbereich [°C] 3,5 –... -
Seite 8: Eigenschaften
COMPLEX RADIO CONTROL SYSTEM 2.1 Eigenschaften Bis zu 16 stabilisierte Steuerkanäle. ź Unterstützung für verschiedene Multicopter-Typen – vom ź Tricopter bis zum Oktokopter. B i s z u 3 e i n s t e l l b a r e F l u g m o d i , O p t i o n e n z u r ź... - Seite 9 COMPLEX RADIO CONTROL SYSTEM Temperaturänderungen aus. Die Genauigkeit der Sensoren könnte dadurch beeinträchtigt werden. Verwenden Sie niemals einen sichtbar beschädigten Empfänger. ź Überprüfen Sie regelmäßig insbesondere den Zustand der Antennen. Niemals die Empfängerelektronik aus dem mitgelieferten Gehäuse herausnehmen oder das Gehäuse modifizieren.
- Seite 10 COMPLEX RADIO CONTROL SYSTEM Stromverbrauch und eine einhergehende Erwärmung dieser Komponenten mit sich bringt. Jede Änderung der Programmierung (speziell im Initiierung- ź Modus) sollte mit demontiertem Propeller vorgenommen werden. Zum Betrieb wird empfohlen, erst den Sender und anschließend ź den Empfänger einzuschalten. Der Sender bestätigt mit einem Akustik-Signal, dass der Empfänger betriebsbereit ist.
-
Seite 11: Installation
COMPLEX RADIO CONTROL SYSTEM Installation 3 Installation 3.1 Installation im Modell Platzieren Sie den Empfänger im Modell immer parallel zu den Flugachsen und idealerweise so nahe wie möglich dem Schwerpunkt (speziell bei Multicoptern). Dies ist wichtig für das reibungslose Funktionieren der Stabilisierung und deren korrekte Reaktion. - Seite 12 COMPLEX RADIO CONTROL SYSTEM platzieren. Wichtig!! Für seine richtige Wirkweise müssen Sie die gewählte Einbauposition im Setup Wizard entsprechend der Pfeilrichtung auf dem Empfänger aktivieren. Stehend - auf linker Stehend - rechte Seite Gedreht-90° Seite rückwärts Vertikal - auf linker Standard - Vertikal - auf Seite...
-
Seite 13: Stromversorgung
COMPLEX RADIO CONTROL SYSTEM 3.2 Stromversorgung Bei der Auslegung der Stromversorgung im Modell ist immer darauf zu achten, dass sie in Bezug auf den Kabeldurchmesser, die Kapazität und ihre Ausgangsspannung so ausgelegt ist, dass sie mit dem Empfänger, den Servos und anderer Elektronik kompatibel ist. Es empfiehlt sich, die REX A-Empfänger mit niederohmigen Li-XX- Batterien oder einer stabilisierten BEC-Spannungsquelle (entweder als separates Gerät oder im Drehzahlregler) zu... -
Seite 14: Betrieb
COMPLEX RADIO CONTROL SYSTEM 3.3 Betrieb Zum Betrieb wird empfohlen, erst den Sender und anschließend den Empfänger einzuschalten. Der Sender bestätigt mit einem Akustik-Signal, dass der Empfänger betriebsbereit ist. Zum Ausschalten erst den Empfänger und anschließend den Sender ausschalten. 3.4 Bindevorgang Der Datentransfer zwischen dem Empfänger und dem Sender ist voll digital. -
Seite 15: Reichweitentest
COMPLEX RADIO CONTROL SYSTEM Hinweis: schlägt das Binden fehl, dann den gesamten Vorgang wiederholen. Es können beliebig viele Empfänger an einem Sender gebunden werden (verschiedene Modellspeicher), die Empfänger sind aus Sicherheitsgründen immer nur an einem Sender gebunden. 3.5 Reichweitentest Im Reichweitentest überprüfen Sie den korrekten Betrieb des Senders und Empfängers. -
Seite 16: Quick Setup
COMPLEX RADIO CONTROL SYSTEM Quick setup 4.1 Flugzeug Die REX-A Empfänger werden mit deaktivierter Stabilisation ausgeliefert und funktionieren wie normale Empfänger. Die Stabilisation kann wie folgt initiiert werden: Bauen Sie den Empfänger in das Flugmodell wie im Kapitel “Installation im Modell” beschrieben. Legen Sie ein neues Modell wie gewohnt im Sender an. - Seite 17 COMPLEX RADIO CONTROL SYSTEM Starten Sie den „Einstellassistent“ (Menü – Modellwahl/-modifikation – G e rä t e ü b e r s i c h t – E m p f ä n g e r a n k l i c k e n ) u n d w ä h l e n S i e anschließend die Option „Flugmo- dell Assist“.
- Seite 18 COMPLEX RADIO CONTROL SYSTEM Optionen zur Verfügung (siehe Kapitel Installation im Modell). Die I l l u s t r a t i o n e n z e i g e n d i e Flugrichtung an. Dann er folgt die Festlegung weiterer Funktionen: •...
- Seite 19 COMPLEX RADIO CONTROL SYSTEM der Zeile "Geber" angezeigten Werte betrachten. Es ist normal, dass sich die Servos im Modell n i c h t b e w e g e n , w e i l d e r Empfänger keine Impulse an die S e r v o s a u s g i b t , b i s d i e Konfiguration abgeschlossen ist.
- Seite 20 COMPLEX RADIO CONTROL SYSTEM gen und die Gimbalsteuerung später in der Konfiguration - K a n a l z u w e i s u n g - G i m b a l konfigurieren. Beenden Sie die Assistenten- und Anwendungseinstellungen.
-
Seite 21: Optimierung Der Modellabstimmung
COMPLEX RADIO CONTROL SYSTEM Hinweis: nach jeder Trimmung die Steuerkanäle neu einlernen (Kanalzuordnung – Hauptkanäle zuordnen). 4.1.1 Optimierung der Modellabstimmung Im Menü “Flugzeug Einstellungen” der REX A Konfiguration können Sie die stabilisierten Achsen einzeln fein abstimmen. Empfindlichkeit - Dieser Parameter bestimmt die proportionale Wirkung der Modellstabilisierung im Flug (Dämpfungsmode). -
Seite 22: Wahl Der Flugmodi
COMPLEX RADIO CONTROL SYSTEM maximalem Knüppelausschlag links oder rechts auf 60% reduziert wird und die Stabilisierung ab einer Geberposition von 40% einsetzt. 4.1.2 Wahl der Flugmodi Je nach Ihren Vorlieben können Sie auswählen, welche Flugmodi während des Fluges verwendet werden sollen. Es stehen insgesamt fünf Modi zur Verfügung, von denen Sie zwischen drei Flugmodi im Flug wechseln können (siehe Abschnitt: “Beschreibung der Flugmodi”). - Seite 23 COMPLEX RADIO CONTROL SYSTEM Position. Wenn Sie "Assist Off" wählen, w e r d e n d i e v o r g e g e b e n e n Servopositionen übernommen oder die letzte bekannte Position bleibt erhalten (weitere Informationen finden Sie im Konfigurationsmenü...
-
Seite 24: Multikopter
COMPLEX RADIO CONTROL SYSTEM 4.2 Quick Setup - Multicopter Bevor Sie den REX A Empfänger erstmalig in einem Multicopter anschließen und konfigurieren, empfehlen wir, die Motorregler mit den Motoren vom Empfänger abzuklemmen, um ein versehentli- ches Anlaufen zu verhindern. Demontieren Sie die Propeller von den Motoren. Montieren Sie den Empfänger gemäß... - Seite 25 COMPLEX RADIO CONTROL SYSTEM Wählen Sie Ihren Multicopter Rahmen-Typ aus und drücken Sie auf "Weiter", um zum nächsten Punkt zu gelangen. Folgende Rahmen-Typen werden unterstützt (Drehrichtung und Motornummer müssen grundsätzlich beachtet werden): Tricopter Y Quadcopter + Quadcopter X Hexacopter + Hexacopter X Hexacopter Y Octocopter +...
- Seite 26 COMPLEX RADIO CONTROL SYSTEM Im nächsten Bildschirm wählen Sie die Multicopter-Charakteristik aus, die am besten auf Ihr Modell zutrifft. Jeder Typ beinhaltet vorkonfigurier- te und optimierte Einstellungen zur Stabilisierung, so dass die ersten Flüge angenehm sind und eine weitere Konfiguration auf ein Minimum beschränkt wird.
- Seite 27 COMPLEX RADIO CONTROL SYSTEM eines externen servogesteuerten Kamera-Gimbals. A l l e S e r v o s d i g i t a l – d i e s e O p t i o n b e s t i m m t d i e ź...
- Seite 28 COMPLEX RADIO CONTROL SYSTEM Weisen Sie einen Kanal zum Umschalten der Flugstabilisierung- smodi zu. Der Kanal sollte auf einen Dreistufen-Schalter gelegt werden, damit alle drei Flugmodi zur Verfügung stehen. In Position 1 ist d i e H ö h e n - u n d H o r i z o n t a l stabilisierung standardmäßig aktiviert.
- Seite 29 COMPLEX RADIO CONTROL SYSTEM „Konfiguration - Kanalzuordnung - Zuordnung Gimbal Kanäle“ konfiguieren. 14.Beenden Sie den Assistenten und die Anwendungseinstellungen. Nach dem Ausführen des Befehls " E i n s te l l u n g e n a nwe n d e n u n d beenden"...
- Seite 30 COMPLEX RADIO CONTROL SYSTEM Motoren nicht drehen, überprüfen Sie den Parameter "Leerlaufdreh- zahl" im Menü Konfiguration - Multicopter Einstellungen. 1 7 . Vo r d e m e r s te n Fl u g i s t e s notwendig, die Lageregelung mit den Propellern zu testen.
-
Seite 31: Optimieren Der Multikopter-Einstellungen
COMPLEX RADIO CONTROL SYSTEM 4.2.1 Optimierung der Multicopter Einstellungen Prüfen Sie vor dem ersten Flug mit einem Multicopter Modell immer die Drehrichtung der einzelnen Motoren. G e h e n S i e i n d e r E m p f ä n g e r - Konfiguration zum Menü... - Seite 32 COMPLEX RADIO CONTROL SYSTEM OneShot125-Modus für die Ansteuerung der Motorregler zu verwenden. Dies ist ein spezieller Modus, bei dem die Impulse vom Empfänger 8 mal kürzer sind als Standard-Servopulse. OneShot125 muss auch von den Motorreglern in Ihrem Modell unterstützt und in den Motorreglern aktiviert werden.
- Seite 33 COMPLEX RADIO CONTROL SYSTEM Schritt um 20 %). Sobald Oszillationen auftreten, reduzieren Sie den Proportionalfaktor um 20 %. Integralkoeffizient – bestimmt die Stärke des Winkelfehlers über die Zeit. Dank der Integration kann der Empfänger das Modell in seine Ursprungslage ausrichten, wenn es zu einer Abweichung gekommen ist.
-
Seite 34: Flugmodus Auswählen
COMPLEX RADIO CONTROL SYSTEM heftiger, als erwartet auf das Aufstiegs-Kommando reagiert, senken Sie den Proportionalkoeffizienten in der entsprechenden Zeile (vertikale Geschwindigkeit). Umgekehrt erhöhen Sie den Koeffizientwert, wenn das Modell nicht auf Höhenänderungen reagiert. 4.2.2 Flugmodus auswählen Wählen Sie abhängig von Ihren Vorlieben aus, welche Flugmodi während des Fluges verwendet werden sollen. -
Seite 35: Normal (Dämpfung): Flugmodelle
COMPLEX RADIO CONTROL SYSTEM 4.3.1 Manuell (Assist aus): Flugmodelle Hier ist die Stabilisierung komplett deaktiviert; der Pilot übernimmt komplett die manuelle Kontrolle über das Modell. 4.3.2 Training: Flugmodelle Dieser Modus wird verwendet, um sich an das Verhalten des Modells zu gewöhnen. Es ist auch für Anfänger geeignet. Grundsätzlich beeinflusst die Stabilisierung die Steuerung des Modells nicht, solange es horizontal fliegt. -
Seite 36: Multikopter
COMPLEX RADIO CONTROL SYSTEM Schwebeflug eines Hubschraubers oder im Messerflug eines Kunstflugmodells. Verwenden Sie den Heading Hold-Modus bei Flächenmodellen nicht bei Starts oder Landungen, da bei niedrigen Geschwindigkeiten die Gefahr eines Überziehens besteht und die Stabilisierung den Effekt noch verstärken würde, was zum Absturz führen könnte. -
Seite 37: Stabilisieren: Multikopter
COMPLEX RADIO CONTROL SYSTEM 4.3.6 Stabilisierung: Multicopter Dies ist die Grundfunktionen des REX A Empfängers zur Stabilisierung des Multicopters. Das Modell wird während des Flugs in einer horizontalen Position gehalten. Die Pitch- und Roll- Knüppel geben den jeweiligen Anstellwinkel des Multicopters vor. Die maximalen Neigungswinkel können im Menü... -
Seite 38: Höhenstabilisierung: Multikopter
COMPLEX RADIO CONTROL SYSTEM 4.3.9 Höhenstabilisierung: Multicopter Dieser Modus ähnelt dem Stabilisierungsmodus, wobei die Steig- und Sinkrate stabilisiert werden. Die Stellung des Gasknüppels gibt die vertikale Geschwindigkeit vor. In der Neutralstellung des Knüppels (ca. 1,5 ms) wird die Höhe konstant gehalten. Das Modell beginnt zu steigen, wenn Sie mehr Gas geben. -
Seite 39: Zusätzliche Stabilisierungsfunktionen
COMPLEX RADIO CONTROL SYSTEM Zusätzliche Stabilisierungsfunktionen Die zusätzlichen Funktionen des REX A Empfängers können zur F e i n a b s t i m m u n g o d e r E r w e i t e r u n g d e r Grundstabilisierungsfunktion genutzt werden. -
Seite 40: Zusatzkanäle
COMPLEX RADIO CONTROL SYSTEM 5.2 Zusatzkanäle Um die Zusatzkanal zuzuordnen gehen Sie zu Konfiguration - Kanalzuordnung – Zusatzkanäle zuordnen. Dafür muss jeder Zusatzkanal zuerst am Sender angelegt werden: Bei Verwendung des DC / DS- Senders fügen Sie zunächst einen K a n a l / F u n k t i o n i m M e n ü “Modellwahl/-modifikation –... -
Seite 41: Kamera-Gimbal
COMPLEX RADIO CONTROL SYSTEM Assist-AUS Kanal - Hier können Sie einen eigenen Kanal zuordnen, der die A s s i s t S t a b i l i s i e r u n g k o m p l e t t a u s s c h a l t e t . - Seite 42 COMPLEX RADIO CONTROL SYSTEM Ausgänge für die Gimbal-Servos entweder durch den Assistenten (Schritt 7) oder unter Konfiguration-Kanalzuordnung - Gimbalkanäle konfigurieren: Gimbal Roll - Zeigt den im Sender zugeordneten Kanal an, um die Kamera nach links und rechts zu kippen. Der gleiche Kanal wird auf der Empfängerseite für die Ausgabe der Gimbalachse verwendet.
-
Seite 43: Anschließen Eines Externen Led-Streifens
COMPLEX RADIO CONTROL SYSTEM Richtung zuwendet. Bei 100% wird der Kardanal immer versuchen, die ursprüngliche Orientierung zu behalten. 5.4 Anschluß eines externen LED Streifens Die REX A Empfänger unterstützen den Anschluss eines externen LED-Streifens mit bis zu 32 programmierbaren RGB-LEDs des Typs WS2812. - Seite 44 COMPLEX RADIO CONTROL SYSTEM Verfügbare Funktionen und Farben LED-Streifen AUS Arming State Die Farbe zeigt den “aktiv” oder “inaktiv” Zustand – Assist aktive oder inaktiv Flug Modus Die Farbe zeigt welcher der 3 Flugmodi aktiv ist Blinkt in orange zeigt die Neigung in der Roll Links Querruderachse nach links an.
-
Seite 45: Schwingungsanalyse Und -Filterung
COMPLEX RADIO CONTROL SYSTEM 5.5 Vibrationsanalyse REX A verwendet digitale Algorithmen zum Filtern von Sensordaten. Die Algorithmen sind so ausgelegt, dass sie unerwünschte Effekte durch Vibrationen im Modell unterdrücken. Es werden zwei Arten von Filtern verwendet: • Low Pass Filter - Diese Art von Filter überträgt Frequenzen unterhalb der eingestellten Grenze und alle höheren Frequenzen werden unterdrückt. -
Seite 46: Sensorkalibrierung
COMPLEX RADIO CONTROL SYSTEM da es einen Höhepunkt in diesem Bereich gibt. Wir setzen die Filterbandbreite irgendwo zwischen 50-150Hz. Je schmaler die Filterbandbreite ist, desto genauer kann der Filter die Signale mit der vorgegebenen Frequenz reduzieren. Da sich jedoch die Motordrehzahl und damit die Vibrationsfrequenz während des Fluges ändert, wird eine höhere Bandbreite empfohlen (ca. - Seite 47 COMPLEX RADIO CONTROL SYSTEM kalibriert, aber aufgrund des Erdgravitationsfel des, welches nicht über den ganzen Planeten konstant ist, kann der Beschleunigungsmesser ungenaue Messungen zeigen. Wir empfehlen Ihnen, den Beschleunigungsmesser auch zu kalibrieren, wenn Sie den Receiver zum ersten Mal in einem neuen Modell konfigurieren: Im Empfängermenü...
-
Seite 48: Erweiterte Einstellungen
COMPLEX RADIO CONTROL SYSTEM Erweiterte Einstellungen Impulsgeschwindigkeit - Einstellung der Ausgangssignalperiode (Auto-Einstellung kann verwendet werden, um die Ausgänge mit dem Sender zu synchronisieren). Dieser Parameter beeinflusst grundsätzlich das Verhalten der Servos. Die Einstellung der unteren Ausgangsdauer führt zu den analogen Servos, um eine schnellere Reaktion zu erzielen und den Stromverbrauch zu erhöhen. -
Seite 49: Pid-Regler Einstellungen
COMPLEX RADIO CONTROL SYSTEM Stabilisiere EX Bus Ausgang – Wird hier der Haken gesetzt, wird das EX Bus Signal auch Assist-stabilisiert ausgegeben. Diese Auswahl eignet sich um z.B. die JETI Central Boxen 100/200/400 mit den Assist-stabilisierten Signal zu betreiben. Unterspannungsalarm – Hier kann die minimale Spannung für den Empfänger-Unterspannungsalarm gesetzt werden. -
Seite 50: Acro-Modus-Einstellungen
COMPLEX RADIO CONTROL SYSTEM PID Übergangsverzögerung - wird verwendet, um zwischen Flugmodi mit unterschiedlichen Verstärkungen der PID- Koeffizienten umzuschalten. Diese Funktion stellt sicher, dass durch die Veränderung der Koeffizienten kein unberechenbares Verhalten im Flug auftritt. Sensor trim (Roll/Pitch) – Mit diesen Parametern können Sie die Empfängerposition im Modell fein abstimmen, wenn diese Position nicht absolut parallel zur Achse Roll und Pitch ist. -
Seite 51: Aktivierungsschalter
COMPLEX RADIO CONTROL SYSTEM Bestimmt, wie sich die Stabilisierung verringert, je nachdem wie sich der Steuerknüppel von der Mittelposition wegbewegt. Zum Beispiel bedeutet eine 60% Querruder-Knüppelpriorität, dass bei m a x i m a l e r l i n k e r o d e r r e c h t e r K n ü p p e l p o s i t i o n d i e Querruderstabilisierung auf 60% reduziert wird und die direkte Position des Knüppel ca. -
Seite 52: Failsafe
COMPLEX RADIO CONTROL SYSTEM Hinweis: beim DS-12 Sender wird das zusätzliche SW-Feature „Direkteingaben“ benötigt. 6.5 Fail-Safe Fail-Safe – Ist die Failsafe-Funktion i n a k t i v , w i r d i m F a l l e d e s Signalverlustes zwischen Sender und E m p f ä... -
Seite 53: Alternative Funktionen
COMPLEX RADIO CONTROL SYSTEM Alternative Funktionen Hier können Sie die Funktion der Empfängersteckplätze ändern. S e r v o s t e c k p l ä t z e k ö n n e n z . B . i n D i g i t a l - o d e r Digitalausgangsmodus umkonfiguriert werden. - Seite 54 COMPLEX RADIO CONTROL SYSTEM Motor 1-8 – für Multicoptermodelle, mit diesem Parameter werden einzelne Motoren identifiziert (die Zuordnung erfolgt automatisch über den Quick Wizard). Die Auffrischungsrate der Motorausgänge beträgt standardmäßig 400Hz und es können herkömmliche Servopulse oder das OneShot125-Protokoll zur Steuerung verwendet werden.
-
Seite 55: Servozuordnung
COMPLEX RADIO CONTROL SYSTEM 7.1 Servozuordnung Mit dem Bildschirm für die Ausgabe der Empfängerausgänge können Sie die Senderkanäle auf jeden beliebigen Empfängersteckplatz umleiten. Aus Gründen der Übersichtlichkeit werden d i e S e n d e r k a n ä l e d u r c h i h r e n numerischen Wert (Kanal 1- xx) und ihre Bedeutung beschrieben. - Seite 56 COMPLEX RADIO CONTROL SYSTEM Tabelle der möglichen Funktionen auf den einzelnen Steckplätzen des Empfängers REX 6A REX 7A REX 7SA REX 9SA REX 10A REX 12A Pin1 Pin2 Pin3 Pin4 Y5, LED Y5, E2 Y5, E2 Y5, LED Pin5 Y5/E1 Pin6 Y6/E2 Y6/E1...
-
Seite 57: Echtzeit-Telemetrie
COMPLEX RADIO CONTROL SYSTEM Telemetrie Standardmäßig stellt der Empfänger T e l e m e t r i e d a t e n w i e Batteriespannung und Signalstärke auf einer Skala von 0 bis 9 zur Verfügung. Mit integrierten Sensoren kann er auch seine Orientierung in den einzelnen Achsen (Roll, Pitch und Gier) oder G- Kraft bereitstellen. -
Seite 58: Lösung Der Häufigsten Probleme
COMPLEX RADIO CONTROL SYSTEM Problemlösungen 9.1 Allgemein Nach dem Binden des Empfängers ist es nicht möglich, ihn mit dem DC / DS-Sender zu konfigurieren. Der Geräteübersicht- Bildschirm zeigt jedoch den korrekten Namen (z. B. REX12A) Überprüfen Sie die Sender-Version (Mindestversion, die den REX A- Empfänger unterstützt, ist 4.28). -
Seite 59: Multicoptermodelle
COMPLEX RADIO CONTROL SYSTEM 9.3 Multicoptermodelle Der Sender gibt "Assist aktiv” aus, aber die Motoren drehen sich nicht. Im Menü "Konfiguration - Multikopter-Einstellungen" achten Sie darauf, dass der Punkt „Minimale Drosselöffnung“ beachtet wird. Erhöhen Sie den Wert in kleinen Schritten, um die Motoren nach dem Scharfschalten zu drehen. - Seite 60 COMPLEX RADIO CONTROL SYSTEM Im Heading-Hold-Modus fliegt das Modell nicht geradeaus und legt sich ständig auf eine Seite. In diesem Modus ist es nicht möglich die Trimmung zu verwenden, da sie die Eingangsinformationen zur Stabilisierung verzerren. Wechseln Sie in den Normal-Modus (oder deaktivieren Sie gegebenenfalls die Stabilisierung), trimmen Sie das Modell für einen geradem Flug aus und landen.
-
Seite 61: Empfänger Updaten Und Konfiguration Über Das Jeti Studio
COMPLEX RADIO CONTROL SYSTEM Empfänger updaten und Konfiguration über das JETI Studio 10.1 Update des Empfängers R E X A E m p f ä n g e r k ö n n e n p e r Computer über den JETI USBa Adapter aktualisiert und konfiguriert werden. -
Seite 62: Konfiguration Des Rex Assist Über Den Pc
COMPLEX RADIO CONTROL SYSTEM markieren und den Button “aktualisieren” anklicken. Ist das Update beendet, den Empfänger vom USBa Adapter abstecken. 10.2 Konfiguration des REX Assist über den PC Über das Programm “Jeti Studio” können auch Nutzer der Nachrüstmodule, ohne JETI DC/DS Sender, die REX A Empfänger konfigurieren. -
Seite 63: Registrierung Des Rex Assist Und Bestellung Der Optionalen Features
COMPLEX RADIO CONTROL SYSTEM Aktivierung der optionalen Funktionen Alle Empfänger der REX Assist Serie bieten ein integriertes Variometer und einen Höhenmesser mit allen Möglichkeiten der Sprach-/Tonausgabe und er Nutzen dieser Telemetrie Werte. Diese Softwaremodule sind standardmäßig nicht aktiv. Sie können diese optionalen Funktionen jederzeit nach dem Kauf des REX Assist selbst einkaufen und aktivieren. -
Seite 64: Vario- Und Höhenmesserfunktion Aktivieren
COMPLEX RADIO CONTROL SYSTEM Empfänger in dem Sie den richtigen Empfägertyp unter „Registrierung ohne Seriennummer“ auswählen. xxxx-xxxx-xxxx-xxxx Den erforderlichen „Registrierungs Code“ des REX Assist finden Sie über das M enü im S ender Menü > Geräteübersicht > Empfänger anklicken > Informationen > Registrierungs Code Wählen Sie nun die gewünschte Erweiterung „Vario für REX Assist“. - Seite 65 COMPLEX RADIO CONTROL SYSTEM Hinweis: Die Aktivierungsdatei nur direkt in das Haupt Verzeichnis des Senderspeichers kopieren, NICHT in irgendeinen Ordner. Schalten Sie nun erst den Empfänger ein, dann den Sender. Im Sendermenü > Menü > Modellwahl/-modifikationen > Geräteübersicht > den REX Assist anklicken Hinweis: während des Aktivierungsvorganges keinerlei Sensoren am REX Assist und eine stabile Stromversorgung nutzen.
- Seite 66 COMPLEX RADIO CONTROL SYSTEM J e t z t s i n d d a n n a l l e n e u e n Telemetriewerte verfügbar. Im Menü > Stoppuhren/Sensoren > Vario xxxx-xxxx-xxxx-xxxx kann die Varioton Ausgabe aktiviert und eingestellt werden.
-
Seite 67: Elektrostische Aufladungen Schützen
Empfänger in Übereinstimmung mit der in dieser Anleitung empfohlenen Spannung betrieben wurden und nicht mechanisch beschädigt sind. Garantie und nach Garantie-Service nur durch den Hersteller und seinen Servicestellen. Wir wünschen Ihnen viel Spaß bei Betreiben unserer Produkte: JETI model s.r.o. Príbor, www.jetimodel.com... - Seite 68 COMPLEX RADIO CONTROL SYSTEM...
- Seite 69 COMPLEX RADIO CONTROL SYSTEM...
- Seite 70 COMPLEX RADIO CONTROL SYSTEM...
- Seite 71 COMPLEX RADIO CONTROL SYSTEM REX7S, REX7SA, REX9S, REX9SA 05.01.2023...
