Handbuch - BMV-700H Inhaltsverzeichnis 1. Sicherheitsvorkehrungen ......................1 1.1. Allgemeine Sicherheitshinweise ................... 1 1.2. Sicherheitswarnungen für Hochspannung ................1 1.3. Sicherheitswarnungen für die Batterie ..................1 1.4. Transport und Lagerung ....................1 2. Einführung ..........................2 2.1. Der Batteriemonitor ......................2 2.2.
Seite 3
Handbuch - BMV-700H 7.2.2. Ladespannung ....................24 7.2.3. Entladeboden ....................24 7.2.4. Tail current (Schweifstrom) ..................24 7.2.5. Charged detection time (Zeit f. Ladezustand-Erkennung) ..........24 7.2.6. Peukert-Exponent ....................24 7.2.7. Der Ladewirkungsgrad (Charge Efficency Factor - CEF) ........... 25 7.2.8.
Seite 4
Handbuch - BMV-700H 9.3.7. Der Ladezustand zeigt immer 100 % an ..............40 9.3.8. Der Ladezustand steigt beim Aufladen nicht schnell genug oder zu schnell ......40 9.3.9. Falsche Messung der Batteriespannung ..............40 9.3.10. Synchronisationsprobleme ................... 40 10. Technische Daten ......................... 41 10.1.
Handbuch - BMV-700H 1. Sicherheitsvorkehrungen 1.1. Allgemeine Sicherheitshinweise Lesen Sie dieses Handbuch sorgfältig durch. Es enthält wichtige Hinweise, die bei der Installation, dem Betrieb und der Wartung beachtet werden müssen. Bewahren Sie dieses Handbuch auf, um es später bei der Bedienung und Wartung zu verwenden.
2. Einführung 2.1. Der Batteriemonitor Der BMV-700H ist ein Batteriemonitor. Er misst Batteriespannung und -strom. Auf der Grundlage dieser Messungen berechnet er den Ladezustand und die Restlaufzeit der Batterie. Außerdem verfolgt er Verlaufsdaten, wie z. B. die tiefste Entladung, die durchschnittliche Entladung und die Anzahl der Lade- und Entladezyklen.
Handbuch - BMV-700H 2.5. Zubehör Diese optionalen Teile können je nach Ihrer Einrichtung erforderlich sein: • GX-Gerät, wie z. B. ein Cerbo GX - zur System- und/oder Fernüberwachung. • VE.Direct-Kabel - zum Anschluss des Batteriemonitors an ein GX-Gerät. • VE.Direct zu USB-Schnittstelle - zur Verbindung mit dem Batteriemonitor über USB mit einem GX-Gerät oder mit der...
Handbuch - BMV-700H 3. Installation 3.1. Lieferumfang BMV-700H Hauptgerät zusammen mit Befestigungshülse. 500-A-Shunt in Gehäuse. 10 m langes RJ12 UTP-Kabel. Quadratische Frontplatte mit Befestigungsflansch. Beutel mit 4 kleinen Schrauben. Ersatzaufkleber mit der Seriennummer. 3.2. Montage des Shunt-Gehäuses Das Shunt-Gehäuse verfügt über vier 3,5-mm-Bohrungen für die Montage. Diese befinden sich an der Unterseite des Shunt-Gehäuses.
Handbuch - BMV-700H Draufsicht Shunt-Gehäuse mit Darstellung der Montagebohrungen. 3.3. Montage des Hauptgeräts Das Hauptgerät kann auf verschiedene Arten montiert werden: A. Als Paneelmontage, wobei das Hauptgerät auf der Rückseite des Paneels befestigt wird. B. Als Paneelmontage, wobei das Hauptgerät auf der Vorderseite des Paneels befestigt wird.
Seite 10
Handbuch - BMV-700H Montagemethode B. Montagemethode C. Die vollständigen Installationshinweise für die Wandmontage finden Sie in den Handbüchern zur Wandmontage auf den Produktseiten Gehäuse zur Wandmontage für BMV oder MPPT Control oder Gehäuse zur Wandmontage für BMV und Color Control...
Handbuch - BMV-700H Loads & Chargers Battery bank Grundlegende Installation eines Batteriemonitors. 3.6. Programmierbares Relais Der Batteriemonitor ist mit einem programmierbaren Relais ausgestattet. Dieses Relais kann als Alarm-Relais, zum Starten eines Generators und mehr verwendet werden. Für weitere Informationen zu den verschiedenen Relaismodi und zur Konfiguration des...
Handbuch - BMV-700H 4. Folgen Sie den Anweisungen des Setup-Assistenten; siehe das Kapitel Setup-Assistent [10]. 5. Stellen Sie nach Abschluss des Setup-Assistenten den korrekten Shunt-Strom und die Shunt-Spannung gemäß den Einstellungen Shunt current (Shunt-Strom) [33] Shunt voltage (Shunt-Spannung) [33] ein.
Handbuch - BMV-700H 4. Konfiguration Nachdem die elektrischen Verbindungen hergestellt wurden und der Batteriemonitor eingeschaltet wurde, muss er konfiguriert werden, damit er für das entsprechende System geeignet ist. Dies kann über die Tasten am Hauptgerät des Batteriemonitors oder noch einfacher über die VictronConnect App erfolgen.

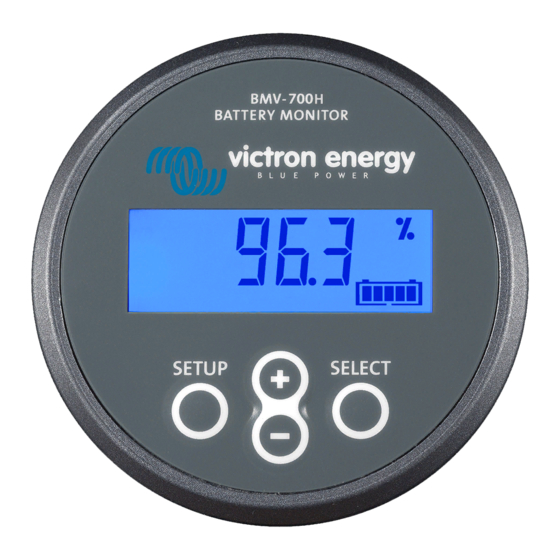

Handbuch - BMV-700H Display Setup Select button button + (up) and - (down) buttons Display und Tasten des BMV-Hauptgeräts. Zugriff auf das Einstellungsmenü und Änderung der Einstellungen: Öffnen Sie das Hauptmenü. Betätigen Sie die Taste SETUP für zwei Sekunden, um das Einstellungsmenü...
Handbuch - BMV-700H • Lokal über Bluetooth mit dem VE.Direct Bluetooth Smart Dongle, der an den VE.Direct-Anschluss angeschlossen ist. • Ferngesteuert über ein GX-Gerät, mit der VictronConnect-Eigenschaft „Fernsteuerung“. Für weitere Informationen siehe das Kapitel VictronConnect-Fernsteuerung im Handbuch der VictronConnect App.
Handbuch - BMV-700H • Betätigen Sie zum Aktualisieren der Firmware die Taste „UPDATE“. 4.4. Wesentliche Einstellungen vornehmen Die Standardeinstellungen des Batteriemonitors sind auf Blei-Säure-Batterien wie AGM-, GEL-, OPzV- oder OPzS-Batterien zugeschnitten. Die meisten Einstellungen können standardmäßig beibehalten werden. Aber es gibt ein paar Einstellungen, die geändert werden müssen.
Seite 18
Handbuch - BMV-700H Schweifstrom In VictronConnect, siehe: Einstellungen > Batterie > Schweifstrom. Über das Hauptgerät, siehe: Setup-Menü > Einstellung 03 - Schweifstrom. Einige Lithium-Batterieladegeräte stoppen den Ladevorgang, wenn der Strom unter einen festgelegten Schwellenwert fällt. Der Schweifstrom muss in diesem Fall höher eingestellt werden.
Handbuch - BMV-700H 5. Betrieb 5.1. Wie funktioniert der Batteriemonitor? Die Hauptfunktion des Batteriemonitors besteht darin, den Ladezustand einer Batterie zu verfolgen und anzuzeigen, um zu wissen, wie viel Ladung die Batterie enthält und um eine unerwartete Totalentladung zu verhindern.
Handbuch - BMV-700H standardmäßig auf 50 % eingestellt. Für die Einstellung des Entladebodens siehe Kapitel Entladeboden [24]. Wenn die Last stark schwankt, ist es am besten, sich nicht zu sehr auf diese Anzeige zu verlassen, da es sich um eine momentane Anzeige handelt, die nur als Richtlinie verwendet werden sollte.
Handbuch - BMV-700H 5.4. Trends Über die VictronConnect App können Sie die Daten des Batteriemonitors aufzeichnen, allerdings nur, wenn die VictronConnect App mit dem Batteriemonitor verbunden ist und mit diesem kommuniziert. Es werden gleichzeitig zwei der folgenden Parameter protokolliert: • Spannung (V).
Handbuch - BMV-700H Verlaufsanzeige des Batteriemonitors in der VictronConnect App. 5.5.2. Zugriff auf Verlaufsdaten über das Hauptgerät Um den Verlauf des Batteriemonitors anzuzeigen, betätigen Sie im Normalbetriebsmodus die Taste SELECT: • Betätigen Sie die Taste + oder –, um zwischen den verschiedenen Parametern hin- und herzuschalten.
Handbuch - BMV-700H Display Beschreibung Überspannungsalarme Discharged energy (Entladene Energie) Charged energy (Geladene Energie) 5.5.3. Verlaufsdaten Entladungsinformationen in Ah • Tiefste Entladung: Der Batteriemonitor merkt sich die tiefste Entladung, und jedes Mal, wenn die Batterie tiefer entladen wird, wird der alte Wert überschrieben.
Handbuch - BMV-700H Wenn eine Verbindung mit der VictronConnect App besteht, während ein Alarm aktiv ist, wird der Alarm in der App angezeigt. Wenn hingegen der Batteriemonitor mit einem GX-Gerät verbunden ist, wird der Alarm auf dem Display des GX-Geräts oder im VRM-Portal angezeigt.
Bei einem GX-Gerät, wie dem Cerbo GX , handelt es sich um ein Gerät von Victron Energy, das die Steuerung und Überwachung aller angeschlossenen Victron-Geräte ermöglicht. Die Steuerung und Überwachung des GX-Geräts und der daran angeschlossenen Geräte kann lokal oder ferngesteuert über unser kostenloses Victron Remote Monitoring-Portal, das VRM-Portal, erfolgen.
Handbuch - BMV-700H Beispiel für einen Batteriemonitor, der an ein GX-Gerät angeschlossen wird. 6.3. Benutzerdefinierte Integration Bitte beachten Sie, dass dies eine erweiterte Funktion ist und Programmierkenntnisse erfordert. Der VE.Direct-Anschluss zur Datenübertragung kann zum Auslesen von Daten und zum Ändern von Einstellungen verwendet werden.
Handbuch - BMV-700H 7. Alle Funktionen und Einstellungen In diesem Kapitel werden alle Einstellungen des Batteriemonitors erläutert. Außerdem steht ein Video zur Verfügung, in dem diese Einstellungen und deren Zusammenspiel erklärt werden, um eine genaue Batterieüberwachung sowohl für Blei- als auch für Lithium-Batterien zu ermöglichen.
Handbuch - BMV-700H Einstellung Standardwert Bereich Schrittweite Batteriekapazität (Einstellung 01) 200 Ah 1 - 9999 Ah 1 Ah 7.2.2. Ladespannung Die Batteriespannung muss über diesem Spannungswert liegen, damit die Batterie als voll aufgeladen angesehen wird. Sobald der Batteriemonitor erkennt, dass die Spannung der Batterie den Parameter „Ladespannung“ erreicht hat und der Strom für eine bestimmte Zeit unter den Parameter „Schweifstrom...
Handbuch - BMV-700H Einstellung Standardwert Bereich Schrittweite Peukert-Exponent (Einstellung 05) 1.25 1.00 - 1.50 0.01 7.2.7. Der Ladewirkungsgrad (Charge Efficency Factor - CEF) Der „Ladeeffizienzfaktor“ kompensiert die Kapazitätsverluste (Ah) während des Ladevorgangs. Eine Einstellung von 100 % bedeutet, dass es keine Verluste gibt.
Handbuch - BMV-700H jetzt wieder angeschlossen wird, zeigt der Ladezustand „---“ an und zeigt erst dann 100 % an, wenn die Batterien vollständig aufgeladen sind. Bitte beachten Sie, dass es zu Batterieschäden kommt, wenn eine Bleibatterie für längere Zeit in einem teilweise entladenen Zustand belassen wird.
Handbuch - BMV-700H Die Relaiseinstellungen sind standardmäßig deaktiviert (mit Ausnahme der Relaiseinstellung für den Ladezustand (SoC)). Um eine Relaiseinstellung zu aktivieren, gehen Sie wie folgt vor: • Aktivieren Sie in der VictronConnect App die Relaiseinstellung, indem Sie den Schieberegler nach rechts schieben.
Handbuch - BMV-700H Ein Anwendungsbeispiel ist die Einstellung einer Mindestlaufzeit des Generators, wenn das Relais auf den Modus „Ladegerät“ eingestellt ist (Einstellung Relaismodus [27]). Einstellung Standardwert Bereich Schrittweite Mindestzeit Relais geschlossen 0 Minuten 0 - 8 Stunden 1 Minute (Einstellung 14) 7.3.5.
Handbuch - BMV-700H 7.4. Alarmeinstellungen Der BMV-Batteriemonitor ist mit einem Alarmrelais und einem Summer ausgestattet. Alarme sind auch auf der VictronConnect App sichtbar, während sie mit dem Batteriemonitor verbunden sind, oder werden verwendet, um ein Alarmsignal an ein GX-Gerät zu senden.
Handbuch - BMV-700H 7.4.4. Hochspannungsalarm Wenn aktiviert, wird der Alarm aktiviert, wenn die Batteriespannung für mehr als 10 Sekunden über den Sollwert ansteigt. Der Alarm wird deaktiviert, wenn die Batteriespannung unter den eindeutigen Wert fällt. Einstellung Standardwert Bereich Schritte Alarmwert einstellen (Einstellung 37)
Handbuch - BMV-700H Einstellung Standardwert Modi Anzeige Leistung (Einstellung 54) 7.5.7. Consumed Ah display (Anzeige verbrauchte Ah). Muss auf AN eingestellt sein, um die verbrauchten Ah im Überwachungsmenü anzuzeigen. Einstellung Standardwert Modi Anzeige verbrauchte Ah (Einstellung 55) 7.5.8. Anzeige Ladezustand Muss auf AN eingestellt sein, damit der Ladezustand der Batterie im Überwachungsmenü...
Handbuch - BMV-700H 7.6. Verschiedene Einstellungen 7.6.1. Software-Version Einstellung 61 Dies ist eine schreibgeschützte Einstellung. Sie zeigt die Firmware-Version des Batteriemonitors an. Die auf dem Hauptgerät angezeigte Software-Version entspricht der Firmware-Version, die in den Produkteinstellungen der VictronConnect App angezeigt wird. Darüber hinaus ermöglicht die VictronConnect App auch die Aktualisierung der Firmware.
Handbuch - BMV-700H Einstellung Standardwert Modi Setup sperren (Einstellung 64) EIN/AUS 7.6.5. Shunt current (Shunt-Strom) Wenn ein anderer Shunt als der mit dem Batteriemonitor gelieferte verwendet wird, verwenden Sie diese Einstellung, um den Nennstrom des Shunts einzustellen. Einstellung Standardwert Bereich...
Handbuch - BMV-700H Sie mehrere Batteriemonitore in unmittelbarer Nähe zueinander verwenden, könnte es verwirrend werden, mit welchem Batteriemonitor Sie kommunizieren. Sie können z.B. Identifikationsnummern zu ihrem Namen hinzufügen, wie Batteriemonitor A, Batteriemonitor B und so weiter. 7.7.5. Firmware Der Batteriemonitor läuft mit Firmware.
Handbuch - BMV-700H 8. Batteriekapazität und Peukert-Exponent Die Batteriekapazität wird in Amperestunden (Ah) ausgedrückt und gibt an, wie viel Strom eine Batterie im Laufe der Zeit liefern kann. Wenn zum Beispiel eine 100 Ah-Batterie mit einem konstanten Strom von 5 A entladen wird, ist die Batterie in 20 Stunden vollständig entladen.
Seite 40
Handbuch - BMV-700H Berechnungsbeispiel mit der 5 h und dem 20 h Rating Das C5-Rating beträgt 75 Ah. Das t1-Rating beträgt 5 h und I1 wird berechnet: Das C20-Rating beträgt 100 Ah. Das t2-Rating beträgt 20 h und I2 wird...
Handbuch - BMV-700H 9. Fehlerbehebung 9.1. Funktionalitätsprobleme 9.1.1. Einheit ist tot Beim ersten Anschluss sollte das Display des Hauptgeräts aktiv sein. Wenn dies nicht der Fall ist, überprüfen Sie die Sicherung im BATTERY +-Kabel und überprüfen Sie auch das Kabel selbst und seine Klemmen.
Handbuch - BMV-700H 9.3.2. Unvollständige Stromlesung Die Negative aller Lasten und Ladequellen im System müssen an die Seite „System Minus“ des Shunts angeschlossen werden. Wenn der Minuspol von einer Last oder einer Ladequelle direkt mit dem Minuspol oder der „Batterie-Minus“-Seite des Shunts verbunden ist, fließt der Strom zu diesen Lasten oder Ladequellen nicht durch den Batteriemonitor und wird von der...
Handbuch - BMV-700H 9.3.4. Falscher Ladezustandsmesswert Ein falscher Ladezustandsmesswert kann durch eine Vielzahl von Gründen verursacht werden. Falsche Batterieeinstellungen Die folgenden Parameter wirken sich auf die Berechnung des Ladezustands aus, wenn sie falsch eingestellt wurden: • Batteriekapazität. • Peukert-Exponent. • Ladewirkungsgrad.
Handbuch - BMV-700H 9.3.7. Der Ladezustand zeigt immer 100 % an Ein Grund könnte sein, dass die in und aus dem Batteriewächter führenden Minuskabel falsch herum verdrahtet wurden, siehe Lade- und Entladestrom sind vertauscht [37]. 9.3.8. Der Ladezustand steigt beim Aufladen nicht schnell genug oder zu schnell Das kann passieren, wenn der Batteriewächter von einer größeren oder kleineren Batterie ausgeht als es in Wirklichkeit der Fall...
