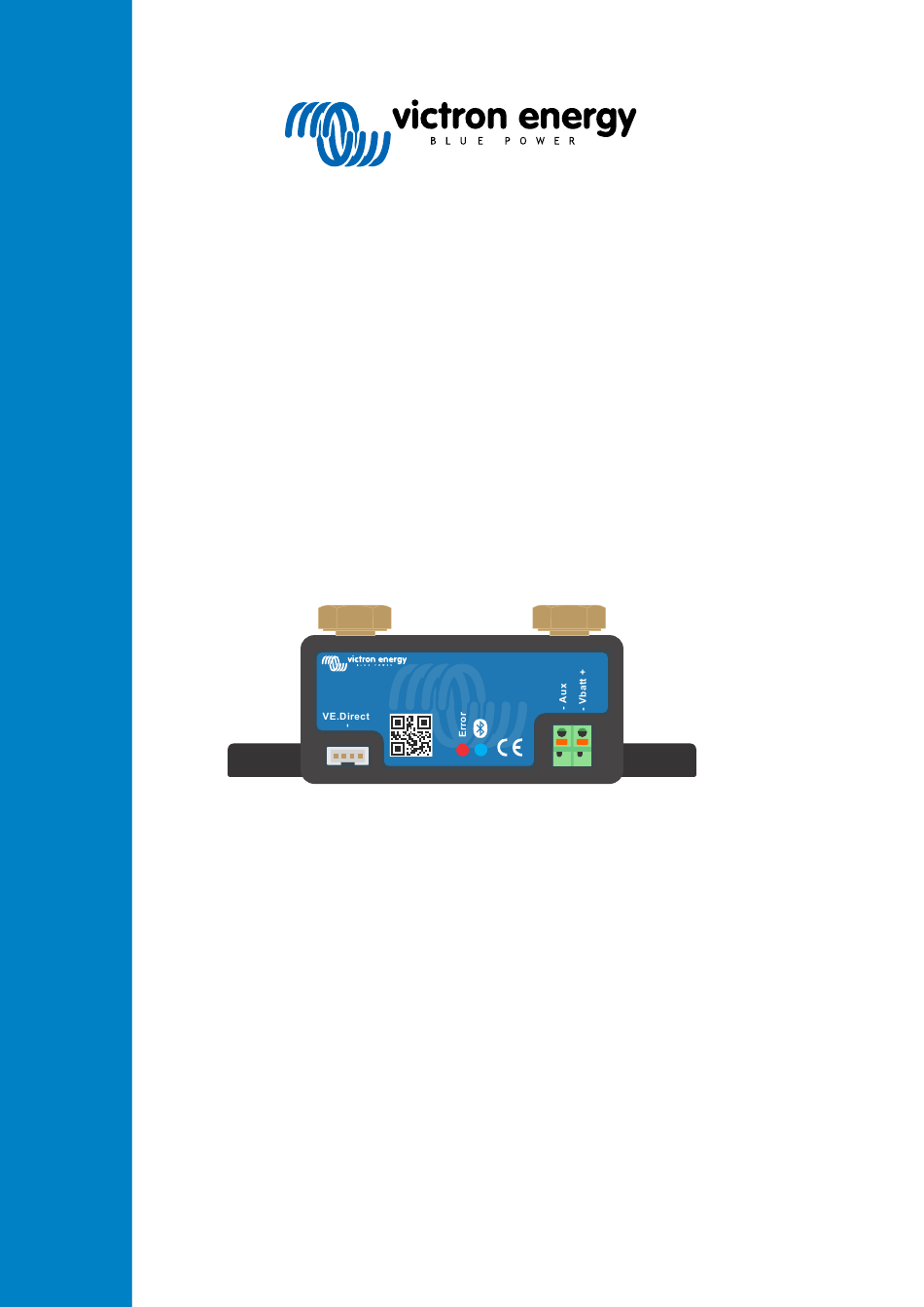

- Seite 1 DEUTSCH SmartShunt Handbuch - SmartShunt Batteriemonitor Rev 10 - 12/2022 Diese Handbuch ist auch im HTML5-Format verfügbar.
-
Seite 2: Inhaltsverzeichnis
Handbuch - SmartShunt Inhaltsverzeichnis 1. Sicherheitsvorkehrungen ......................1 1.1. Allgemeine Sicherheitshinweise ................... 1 1.2. Sicherheitswarnungen für die Batterie ..................1 1.3. Transport und Lagerung ....................1 2. Einführung ..........................2 2.1. Der Batteriemonitor ......................2 2.2. Warum ist Batterieüberwachung so wichtig? ................2 2.3. - Seite 3 Handbuch - SmartShunt 7.2.1. Batteriekapazität ....................22 7.2.2. Ladespannung ....................22 7.2.3. Entladeboden ....................23 7.2.4. Tail current (Schweifstrom) ..................23 7.2.5. Charged detection time (Zeit f. Ladezustand-Erkennung) ..........23 7.2.6. Peukert-Exponent ....................23 7.2.7. Der Ladewirkungsgrad (Charge Efficency Factor - CEF) ........... 23 7.2.8.
- Seite 4 10.3.10. Falsche Messung der Batteriespannung der Hilfsbatterie ..........40 10.3.11. Synchronisationsprobleme .................. 40 11. Technische Daten ......................... 41 11.1. Technische Daten ......................41 12. Anhang ..........................43 12.1. Maße SmartShunt 500 A ....................43 12.2. Maße SmartShunt 1000 A ....................44 12.3. Maße SmartShunt 2000 A ....................44...
-
Seite 5: Sicherheitsvorkehrungen
Handbuch - SmartShunt 1. Sicherheitsvorkehrungen 1.1. Allgemeine Sicherheitshinweise Lesen Sie dieses Handbuch sorgfältig durch. Es enthält wichtige Hinweise, die bei der Installation, dem Betrieb und der Wartung beachtet werden müssen. Bewahren Sie dieses Handbuch auf, um es später bei der Bedienung und Wartung zu verwenden. 1.2. -
Seite 6: Einführung
2.3. Größe Der SmartShunt ist in 3 Größen erhältlich: 500 A, 1000 A und 2000 A. SmartShunt 500 A, SmartShunt 1000 A und SmartShunt 2000 A. 2.4. Die VictronConnect App Zum Einrichten und zur Überwachung des Batteriemonitors ist die VictronConnect App unerlässlich. -
Seite 7: Zubehör
Handbuch - SmartShunt 2.5. Zubehör Diese optionalen Teile können je nach Ihrer Einrichtung erforderlich sein: • Temperatursensor für BMV - zur Messung der Batterietemperatur. • GX-Gerät, wie z. B. ein Cerbo GX - zur System- und/oder Fernüberwachung. • VE.Direct-Kabel - zum Anschluss des Batteriemonitors an ein GX-Gerät. •... -
Seite 8: Installation
Handbuch - SmartShunt 3. Installation 3.1. Lieferumfang SmartShunt SmartShunt Zwei 1,5 m lange rote Kabel mit Sicherung. 3.2. Montage des SmartShunt Der SmartShunt hat die Schutzart IP21, er ist nicht wasserdicht und muss an einem trockenen Ort montiert werden. Der SmartShunt hat zwei 5,5-mm-Löcher für Montagezwecke, die sich im Boden des SmartShunts befinden. Die Löcher können verwendet werden, um den SmartShunt auf eine harte Oberfläche zu schrauben oder zu verschrauben (Schrauben sind nicht im Lieferumfang enthalten). -
Seite 9: Grundlegende Elektrische Verbindungen
Handbuch - SmartShunt 3.4. Grundlegende elektrische Verbindungen Vorgehensweise zum Anschluss: 1. Schließen Sie den Minuspol der Batterie an den M10-Bolzen an der Seite „BATTERY MINUS“ des Shunts an. Ziehen Sie die Schraube des Shunts mit einem maximalen Drehmoment von 21 Nm an. Beachten Sie, dass auf dieser Seite des Shunts oder am Minuspol der Batterie keine weiteren Anschlüsse vorhanden sein dürfen. -
Seite 10: Hilfsanschluss Zur Überwachung Des Mittelpunktes Der Batteriebank
Handbuch - SmartShunt Loads & Chargers Batteriemonitor mit zusätzlicher Überwachung der zweiten Batterie. 3.5.2. Hilfsanschluss zur Überwachung des Mittelpunktes der Batteriebank Zur Verwendung mit einer Batteriebank, die aus mehreren Batterien besteht, die in Serie oder Serie/Parallel verkabelt sind, um eine 24 V- oder 48 V-Batteriebank zu erstellen. Vorgehensweise zum Anschluss: 1. -
Seite 11: Hilfsanschluss Zur Temperaturüberwachung
Handbuch - SmartShunt 3.5.3. Hilfsanschluss zur Temperaturüberwachung Zur Überwachung der Temperatur einer Batterie über den (nicht mitgelieferten) Temperatursensor für BMV-712 Smart und BMV-702. Dieser Temperatursensor muss separat erworben werden. Beachten Sie, dass dies ein anderer Temperatursensor ist als die Temperatursensoren, die in Wechselrichtern/Ladegeräten von Victron und einigen Batterieladegeräten enthalten sind. Temperatursensor für den Batteriemonitor Vorgehensweise zum Anschluss: •... - Seite 12 Handbuch - SmartShunt Es ist auch möglich, einen Batteriemonitor im System zusammen mit einem separaten Batteriemonitor zu haben, der als Gleichstromzähler zur Überwachung eines bestimmten Geräts oder Stromkreises eingerichtet wurde. Beispiel für die Verkabelung eines Systems mit einem zentralen Batteriemonitor und einem Batteriemonitor, der als Gleichstromzähler eingerichtet wurde und ein bestimmtes Gerät oder einen Stromkreis überwacht.
-
Seite 13: Konfiguration
Handbuch - SmartShunt 4. Konfiguration Nachdem die elektrischen Verbindungen hergestellt wurden und der Batteriemonitor eingeschaltet wurde, muss er konfiguriert werden, damit er für das entsprechende System geeignet ist. Dies geschieht mit der VictronConnect App. Dieses Kapitel beschreibt die Konfiguration des Batteriemonitors und die Grundeinstellungen. Alle Einstellungen und Eigenschaften finden Sie im Kapitel Alle Funktionen und Einstellungen [22]. -
Seite 14: Firmware Aktualisieren
Handbuch - SmartShunt Beachten Sie, dass dieses Handbuch nur die für den Batteriemonitor spezifischen Punkte behandelt. Für weitere allgemeine Informationen über die VictronConnect App, z. B. wie Sie sie verwenden und wo Sie sie herunterladen können oder wie Sie eine Verbindung herstellen, lesen Sie die Produktseite und das Handbuch... -
Seite 15: Ladezustand Einstellen
Handbuch - SmartShunt Batterienennspannung Empfohlene Einstellung der Ladespannung 12 V 13,2 V 24 V 26,4 V 36 V 39,6 V 48 V 52,8 V Für weitere Informationen siehe Kapitel Ladespannung [22]. 4.3.3. Ladezustand einstellen In der VictronConnect App, siehe: Einstellungen > Batterie > Batterie startet synchronisiert. In der Einstellung EIN betrachtet sich der Batteriemonitor beim Einschalten als synchronisiert, was zu einem Ladezustand von 100 % führt. -
Seite 16: Konfiguration Für Die Verwendung Als Gleichstromzähler
Handbuch - SmartShunt Diese Einstellung wird bei der „Restlaufzeit“-Berechnung verwendet und ist standardmäßig für Blei-Säure-Batterien auf 50 % eingestellt. Aber Lithium-Batterien können in der Regel deutlich tiefer als 50 % entladen werden. Der Entladeboden kann auf einen Wert zwischen 10 und 20 % eingestellt werden, es sei denn, der Batterielieferant rät anders. Wichtiger Hinweis Lithiumbatterien sind teuer und können durch eine sehr tiefe Entladung oder Überladung irreparabel beschädigt werden. -
Seite 17: Betrieb
Handbuch - SmartShunt 5. Betrieb 5.1. Wie funktioniert der Batteriemonitor? Die Hauptfunktion des Batteriemonitors besteht darin, den Ladezustand einer Batterie zu verfolgen und anzuzeigen, um zu wissen, wie viel Ladung die Batterie enthält und um eine unerwartete Totalentladung zu verhindern. Der Batteriemonitor misst kontinuierlich den Stromfluss in und aus der Batterie. -
Seite 18: Led-Statuscodes
Handbuch - SmartShunt Der Batteriemonitor schätzt, wie lange die Batterie die aktuelle Last tragen kann. Dies ist die „Restlaufzeit“-Anzeige und ist die tatsächlich verbleibende Zeit, bis die Batterie bis zum eingestellten „Entladeboden“ entladen ist. Der Entladeboden ist standardmäßig auf 50 % eingestellt. Für die Einstellung des Entladebodens siehe Kapitel Entladeboden [23]. -
Seite 19: Verlauf
Handbuch - SmartShunt • Strom (A). • Leistung (W). • Verbrauchte Amperestunden (Ah). • Ladezustand (%) • Temperatur (°C). Trends bei Batteriemonitoren der VictronConnect App. 5.5. Verlauf Der Batteriemonitor speichert Verlaufsereignisse. Diese können zu einem späteren Zeitpunkt verwendet werden, um das Nutzungsverhalten und den Zustand der Batterie zu bewerten. -
Seite 20: Verlaufsdaten
Handbuch - SmartShunt 5.5.2. Verlaufsdaten Entladungsinformationen in Ah • Tiefste Entladung: Der Batteriemonitor merkt sich die tiefste Entladung, und jedes Mal, wenn die Batterie tiefer entladen wird, wird der alte Wert überschrieben. • Letzte Entladung: Der Batteriemonitor verfolgt die Entladung während des aktuellen Zyklus und zeigt den größten Wert an, der für die seit der letzten Synchronisierung verbrauchten Ah aufgezeichnet wurde. -
Seite 21: Synchronisierung Des Batteriemonitors
Handbuch - SmartShunt Bitte beachten Sie, dass der SmartShunt im Gegensatz zur BMV-Batteriemonitorreihe nicht über ein Alarmrelais oder einen Summer verfügt. Falls eine Relaisfunktion benötigt wird, schließen Sie den SmartShunt an ein GX-Gerät an und verwenden Sie das Relais im GX-Gerät für die Alarmfunktion des Batteriemonitors. Links: Der Alarm wird in der VictronConnect App angezeigt. - Seite 22 Handbuch - SmartShunt Im Gleichstrommonitormodus werden die Spannung, der Strom und die Leistung angezeigt. Der Statusbildschirm der VictronConnect App eines Batteriemonitors, der im Gleichstrommonitormodus betrieben wird. Beachten Sie, dass sich die Verkabelung eines Gleichstromzählers von der Verkabelung eines Batteriemonitors unterscheidet, siehe Kapitel Verkabelung für die Verwendung als Gleichstromzähler [7] Verkabelung.
-
Seite 23: Sich Über Eine Schnittstelle Verbinden
Bei einem GX-Gerät, wie dem Cerbo GX , handelt es sich um ein Gerät von Victron Energy, das die Steuerung und Überwachung aller angeschlossenen Victron-Geräte ermöglicht. Die Steuerung und Überwachung des GX-Geräts und der daran angeschlossenen Geräte kann lokal oder ferngesteuert über unser kostenloses Victron Remote Monitoring-Portal, das VRM-Portal, erfolgen. -
Seite 24: Verbindung Zum Ve.smart-Netzwerk
Handbuch - SmartShunt Beispiel für einen Batteriemonitor, der an ein GX-Gerät angeschlossen wird. Beschreibung VE.Direct-Kabel GX-Gerät Lokale Überwachung über WiFi oder Ethernet Internet Fernüberwachung über das VRM-Portal 6.3. Verbindung zum VE.Smart-Netzwerk Das VE.Smart Netzwerk ist ein drahtloses Netzwerk, das einer Reihe von Victron Produkten den Informationsaustausch über Bluetooth ermöglicht. -
Seite 25: Benutzerdefinierte Integration
Das VE.Direct Protokoll ist extrem einfach umzusetzen. Die Übertragung von Daten an den Batteriemonitor ist für einfache Anwendungen nicht notwendig: der Batteriemonitor sendet alle Messwerte automatisch jede Sekunde. Sämtliche Einzelheiten werden im Dokument Datenkommunikation mit Victron Energy-Produkten erläutert. Seite 21... -
Seite 26: Alle Funktionen Und Einstellungen
Handbuch - SmartShunt 7. Alle Funktionen und Einstellungen In diesem Kapitel werden alle Einstellungen des Batteriemonitors erläutert. Außerdem steht ein Video zur Verfügung, in dem diese Einstellungen und deren Zusammenspiel erklärt werden, um eine genaue Batterieüberwachung sowohl für Blei- als auch für Lithium-Batterien zu ermöglichen. -
Seite 27: Entladeboden
Handbuch - SmartShunt In der folgenden Tabelle finden Sie die empfohlenen Einstellungen für Blei-Säure-Batterien. Nominale Batteriespannung Einstellung der Ladespannung 12 V 13,2 V 24 V 26,4 V 36 V 39,6 V 48 V 52,8 V 7.2.3. Entladeboden Der Parameter „Entladeboden“ wird in der Berechnung der „verbleibenden Zeit“ verwendet. Der Batteriewächter berechnet die benötigte Zeit, bis der eingestellte „Entladeboden [23]“... -
Seite 28: Current Threshold (Schwellwert Strom)
Handbuch - SmartShunt Der Ladewirkungsgrad einer Blei-Säure-Batterie liegt bei fast 100 % solange keine Gaserzeugung stattfindet. Gasbildung bedeutet, dass ein Teil des Ladestroms nicht in chemische Energie umgewandelt wird, die dann wiederum in den Batterieplatten gespeichert wird, sondern dass dieser dazu verwendet wird, Wasser in Sauerstoff und Wasserstoffgas (hochexplosiv!) zu spalten. -
Seite 29: Soc Auf 100 % Synchronisieren
Handbuch - SmartShunt Einstellung Standardwert Bereich Schrittweite Ladezustand -- % 0,0 - 100 % 0,1 % 7.2.12. SoC auf 100 % synchronisieren Diese Option kann verwendet werden, um den Batteriewächter manuell zu synchronisieren. Betätigen Sie in der VictronConnect App die Schaltfläche „Synchronisieren“, um den Batteriemonitor auf 100 % zu synchronisieren. -
Seite 30: Low Voltage Alarm (Alarm „Unterspannung")
Handbuch - SmartShunt 7.3.2. Low voltage alarm (Alarm „Unterspannung“) Wenn aktiviert, wird der Alarm aktiviert, wenn die Batteriespannung für mehr als 10 Sekunden unter den Sollwert fällt. Der Alarm wird deaktiviert, wenn die Batteriespannung über den eindeutigen Wert ansteigt. Einstellung Standardwert Bereich Schritte... -
Seite 31: Alarm Bei Hoher Starterspannung
Handbuch - SmartShunt 7.3.5. Alarm bei hoher Starterspannung Diese Einstellung ist nur verfügbar, wenn der Zusatzeingang auf „Starterbatterie“ eingestellt wurde, siehe Kapitel Aux input (Zusatzeingang) [28]. Wenn aktiviert, wird der Alarm aktiviert, wenn die Spannung der Starterbatterie für mehr als 10 Sekunden über den Sollwert ansteigt. -
Seite 32: Verschiedene Einstellungen
Handbuch - SmartShunt 7.4. Verschiedene Einstellungen 7.4.1. Temperature coefficient (Temperaturkoeffizient) Diese Einstellung ist verfügbar, wenn der Zusatzeingang auf „Temperatur“ eingestellt wurde, siehe die Einstellung Aux input (Zusatzeingang) [28]. Die verfügbare Batteriekapazität nimmt mit der Temperatur ab. Der Temperaturkoeffizient (Delta T) ist der Prozentsatz, um den sich die Batteriekapazität mit der Temperatur ändert, wenn die Temperatur auf weniger als 20 °C sinkt (über 20 °C ist der Einfluss der Temperatur auf die Kapazität relativ gering und wird nicht berücksichtigt). -
Seite 33: Verlauf Zurücksetzen
Handbuch - SmartShunt 7.5.1. Verlauf zurücksetzen Diese Einstellung finden Sie unten auf der Registerkarte Verlauf. Bitte beachten Sie, dass die Verlaufsdaten ein wichtiges Hilfsmittel zur Verfolgung der Batterieleistung sind und auch zur Diagnose möglicher Batterieprobleme benötigt werden. Löschen Sie den Verlauf nicht, sofern die Batteriebank nicht ersetzt wird. -
Seite 34: Ändern Des Pin-Codes
Handbuch - SmartShunt 7.5.6. Ändern des PIN-Codes In der Produktinformation der Bluetooth-Schnittstelle des Batteriemonitors kann der PIN-Code geändert werden. 7.5.7. Benutzerdefinierter Name Im Batteriemonitor-Produktinformationsbildschirm können Sie den Namen des Batteriemonitors ändern. Standardmäßig wird er mit seinem Produktnamen bezeichnet. Es könnte jedoch ein passenderer Name erforderlich sein, insbesondere wenn Sie mehrere Batteriemonitore in unmittelbarer Nähe zueinander verwenden, könnte es verwirrend werden, mit welchem Batteriemonitor Sie kommunizieren. -
Seite 35: Batteriekapazität Und Peukert-Exponent
Handbuch - SmartShunt 8. Batteriekapazität und Peukert-Exponent Die Batteriekapazität wird in Amperestunden (Ah) ausgedrückt und gibt an, wie viel Strom eine Batterie im Laufe der Zeit liefern kann. Wenn zum Beispiel eine 100 Ah-Batterie mit einem konstanten Strom von 5 A entladen wird, ist die Batterie in 20 Stunden vollständig entladen. - Seite 36 Handbuch - SmartShunt Berechnungsbeispiel mit der 5 h und dem 20 h Rating Das C5-Rating beträgt 75 Ah. Das t1-Rating beträgt 5 h und I1 wird berechnet: Das C20-Rating beträgt 100 Ah. Das t2-Rating beträgt 20 h und I2 wird berechnet: Der Peukert-Exponent ist: Ein Peukert-Rechner steht Ihnen zur...
-
Seite 37: Überwachung Der Mittelpunktspannung
Handbuch - SmartShunt 9. Überwachung der Mittelpunktspannung Eine beschädigte Zelle oder eine beschädigte Batterie kann eine ganze große, teure Batteriebank zerstören. Ein Kurzschluss oder hoher interner Leckstrom in einer Zelle beispielsweise führt zu einer Unterladung dieser Zelle und einer Überladung der anderen Zellen. Eine beschädigte Batterie in einer 24 V oder 48 V Bank mit mehreren in Reihe/parallel geschalteten 12 V Batterien kann ebenso die gesamte Bank beschädigen. -
Seite 38: Anschluss Und Überwachung Des Mittelpunktes In Einer 48 V-Batteriebank
Handbuch - SmartShunt RICHTIG: Die Mittelpunkte sind nicht verbunden; es werden Sammelschienen verwendet, aber ohne RICHTIG: Die Mittelpunkte sind verbunden, mit Mittelpunktüberwachung. Sammelschienen und Mittelpunktüberwachung. Verwenden Sie immer Sammelschienen, wenn Sie eine Mittelpunkts-Spannungsüberwachung anwenden. Die Kabel zu den Sammelschienen müssen alle die gleiche Länge haben. Die Mittelpunkte können nur verbunden werden, wenn im Falle eines Alarms korrigierende Maßnahmen ergriffen werden. -
Seite 39: Berechnung Der Mittelpunktsabweichung
Handbuch - SmartShunt Verwenden Sie immer Sammelschienen, wenn Sie eine Mittelpunkts-Spannungsüberwachung anwenden. Die Kabel zu den Sammelschienen müssen alle die gleiche Länge haben. Mittelpunkte können nur verbunden werden, wenn im Falle eines Alarms korrigierende Maßnahmen ergriffen werden. 9.2. Berechnung der Mittelpunktsabweichung Der Batteriemonitor misst den Mittelpunkt und berechnet dann die Abweichung in einem Prozentsatz von dem, was der Mittelpunkt sein sollte. -
Seite 40: Was Ist Bei Einem Alarm Während Des Ladevorgangs Zu Unternehmen
Handbuch - SmartShunt 9.5. Was ist bei einem Alarm während des Ladevorgangs zu unternehmen? Im Falle einer neuen Batteriebank ist der Alarm vermutlich auf Unterschiede des anfänglichen Ladezustands der einzelnen Batterien zurückzuführen. Wenn die Abweichung auf mehr als 3 % steigt, sollten Sie das Laden der Batteriebank beenden und die einzelnen Batterien oder Zellen separat laden. -
Seite 41: Fehlerbehebung
Handbuch - SmartShunt 10. Fehlerbehebung 10.1. Funktionalitätsprobleme 10.1.1. Einheit ist tot Beim ersten Anschluss sollte die blaue LED am SmartShunt blinken. Wenn dies nicht der Fall ist, überprüfen Sie die Sicherung im Vbatt +-Kabel und überprüfen Sie auch das Kabel selbst und seine Klemmen. -
Seite 42: Pin-Code Verloren
Handbuch - SmartShunt • Ist bereits ein anderes Telefon oder Tablet an den Batteriemonitor angeschlossen? Dies wird durch ein blaues Licht angezeigt, das eingeschaltet bleibt. Es kann immer nur ein Telefon oder Tablet an den Batteriemonitor angeschlossen werden. Stellen Sie sicher, dass keine anderen Geräte angeschlossen sind und versuchen Sie es erneut. -
Seite 43: Es Gibt Eine Strommessung, Während Kein Strom Fließt
Handbuch - SmartShunt 10.3.3. Es gibt eine Strommessung, während kein Strom fließt Wenn ein Strommesswert vorliegt, während kein Strom durch den Batteriemonitor fließt, sollten Sie eine Einstellung des Nullstroms [25] durchführen, während alle Lasten ausgeschaltet sind, oder den Stromschwellenwert [24] einstellen. -
Seite 44: Der Ladezustand Zeigt Immer 100 % An
Handbuch - SmartShunt • Laden Sie die Batterie vollständig auf und prüfen Sie, ob der Batteriewächter korrekt erkennt, ob die Batterie vollständig geladen ist. • Wenn der Batteriewächter nicht erkennt, dass die Batterie vollständig geladen ist, müssen Sie die Einstellungen für die Ladespannung, den Schweifstrom bzw. -
Seite 45: Technische Daten
Handbuch - SmartShunt 11. Technische Daten 11.1. Technische Daten SmartShunt 500 A / 1000 A / 2000 A Spannungsbereich Stromversorgung 6,5 - 70 VDC Stromentnahme < 1 mA Bereich der Eingangsspannung, Zusatzbatterie 6,5 - 70 VDC Batteriekapazität (Ah) 1 - 9999 Ah Betriebstemperaturbereich -40 +50 °C (-40 - 120 °F) Misst die Spannung der zweiten Batterie, die... - Seite 46 Handbuch - SmartShunt * Nur wenn ein optionaler Temperatursensor angeschlossen ist, ist der Temperatursensor nicht enthalten Seite 42 Technische Daten...
-
Seite 47: Anhang
Handbuch - SmartShunt 12. Anhang 12.1. Maße SmartShunt 500 A Dimension Drawing - Smart Shunt 500A SHU050150050 SmartShunt 500A/50mV 52.5 34.3 33.5 101.5 32.5 12.5 6(2x) M10(2x) 9.25 Dimensions in mm Seite 43 Anhang... -
Seite 48: Maße Smartshunt 1000 A
Handbuch - SmartShunt 12.2. Maße SmartShunt 1000 A Dimension Drawing - Smart Shunt 1000A SHU050210050 SmartShunt 1000A/50mV 103.5 34.3 148.8 55.5 56.25 M10x15 M10x15 12.5 6(2x) M10x45(2x) Dimensions in mm 12.3. Maße SmartShunt 2000 A Dimension Drawing - Smart Shunt 2000A SHU050220050 SmartShunt 2000A/50mV 103.5...
