Bedienungsanleitung für das Display SmartSolar Control Inhaltsverzeichnis 1. Einführung ..........................1 2. Installation ..........................2 3. Betrieb ..........................3 3.1. Statusmenü ........................4 3.2. Verlaufsmenü ........................ 5 3.3. Setup-Menü ........................7 4. Fehlersuche und Support ......................12 4.1. Das Display lässt sich nicht einschalten ................12 4.2.

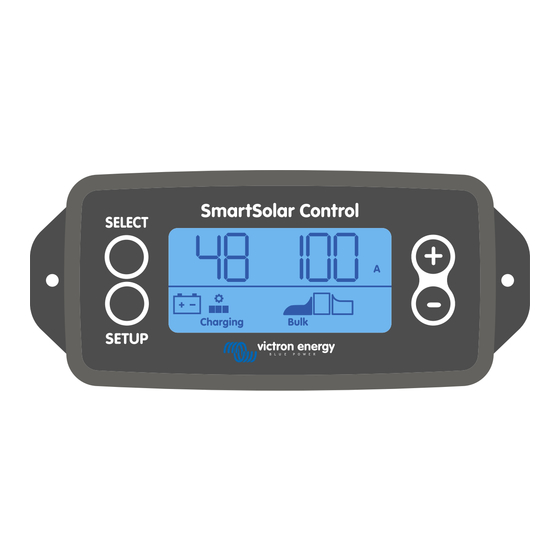

Bedienungsanleitung für das Display SmartSolar Control 1. Einführung Das SmartSolar Control ist ein dediziertes Display für die folgenden Serien an MPPT-Solarladegeräten: • SmartSolar MPPT 150/45 bis zu 250/100 • SmartSolar MPPT 150/70 bis zu 250/100 VE.Can • BlueSolar MPPT 150/70 bis zu 250/100 VE.Can Diese Solarladegeräte sind auch an einer kleinen Kunststoffabdeckung auf der Vorderseite mit dem Text „Display Option“...
Das Display wird an den Displayanschluss an der Vorderseite des Solarladegeräts angeschlossen. Das Displayterminal befindet sich hinter der Kunststoffabdeckung mit dem Text: „display option“. Zur Installation des SmartSolar Control gehen Sie folgendermaßen vor: 1. Entfernen Sie die beiden Schrauben der Kunststoffabdeckung. Halten Sie die Schrauben bereit, sie werden bei der Befestigung des Displays wieder benötigt.
Bedienungsanleitung für das Display SmartSolar Control 3. Betrieb Der LCD-Bildschirm zeigt die folgenden Informationen an: • Einen numerischen Messwert. • Die Einheit des Messwerts: V, A, W, kWh, h oder °C/°F. • Die Art des Messwerts: Batterie, PV oder Temperatur.
Bedienungsanleitung für das Display SmartSolar Control 3.1. Statusmenü Dieses Menü zeigt die aktuellen Messdaten des Solarladegeräts an. Das Display SmartSolar Control startet immer in diesem Menü. Mit den Tasten - und + können Sie alle Menüpunkte durchlaufen. Betätigen Sie die Taste -, um die aktuellen Daten des Solarladegeräts anzuzeigen. Mit jedem Drücken der Taste - wird der nächste Parameter angezeigt.
Bedienungsanleitung für das Display SmartSolar Control LCD-Display Menü-Punkt Beschreibung und Hinweise PV-Spannung Ausgangsspannung der Solaranlage PV-Leistung Ausgangsleistung der Solaranlage Die folgenden Menüpunkte werden zusätzlich zu den obigen Menüpunkten angezeigt, wenn besondere Bedingungen eintreten: LCD-Display Menü-Punkt Beschreibung und Hinweise „Inf“ wird zusammen mit einer Zahl angezeigt. Diese Zahl...
Seite 8
Bedienungsanleitung für das Display SmartSolar Control • Um zum Statusmenü zurückzukehren, drücken Sie erneut die Taste SETUP. Alle verfügbaren Einträge des Verlaufsmenüs sind in der folgenden Tabelle in der Reihenfolge aufgeführt, in der sie beim Durchlaufen der Einträge erscheinen. Lauftext Beschreibung Der gesamte PV-Ertrag seit dem letzten Zurücksetzen des...
Auswirkungen die Änderung dieser Einstellungen haben kann. Fehlerhafte Einstellungen können zu Systemproblemen führen, einschließlich Schäden an den Batterien. Wenden Sie sich im Zweifelsfall an einen erfahrenen Monteur, Händler oder Vertriebspartner von Victron Energy. So navigieren Sie durch das Einstellungsmenü: •...
Seite 10
Bedienungsanleitung für das Display SmartSolar Control Lauftext Beschreibung und Hinweise Diese Einstellung schaltet das Ladegerät im Solarladegerät EIN POWER ON OFF oder AUS. MAXIMUM CHARGER Legt den maximalen Ladestrom (A) fest. CURRENT BATTERY Stellt die Systemspannung auf 12, 24, 36 oder 48 V ein.
Seite 11
Bedienungsanleitung für das Display SmartSolar Control Lauftext Beschreibung und Hinweise Legt die Relaisfunktion fest: • 0 - Relais immer aus. • 1 - Hohe PV-Spannung, siehe Setup-Punkte 16 und 17. • 2 - Solarladegerät mit hoher Innentemperatur, über 85 °C.
Seite 12
Bedienungsanleitung für das Display SmartSolar Control Lauftext Beschreibung und Hinweise Legt fest, ob ein BMS vorhanden ist (Y oder N). Diese Einstellung wird automatisch auf Y gesetzt, wenn ein kompatibles BMS erkannt wird. Um das Solarladegerät in den Normalbetrieb (ohne BMS) zurückzusetzen, stellen Sie manuell auf N.
Seite 13
Bedienungsanleitung für das Display SmartSolar Control Lauftext Beschreibung und Hinweise Legt den RX-Pin-Modus des VE. Direct-Anschlusses fest: • 0 - Der VE.Direct-Anschluss wird für das Ein- und Ausschalten durch ein externes Gerät, z. B. ein BMS, verwendet. Es besteht die Möglichkeit, ein BMS an den VE.Direct-Anschluss anzuschließen (anstelle des Anschlusses des BMS an die...
Bedienungsanleitung für das Display SmartSolar Control 4. Fehlersuche und Support Schlagen Sie in diesem Kapitel nach, wenn ein unerwartetes Verhalten auftritt oder wenn Sie einen Produktfehler vermuten. Bei der Fehlerbehebung und dem Support sollten Sie zunächst die in diesem Kapitel beschriebenen allgemeinen Probleme beachten.
Natureinflüsse. Diese eingeschränkte Gewährleistung deckt keine Beschädigungen, Abnutzungen oder Fehlfunktionen ab, die aufgrund von Reparaturen durch eine Person verursacht werden, die nicht von Victron Energy zur Durchführung solcher Reparaturen befugt ist. Bei Nichtbeachtung der Hinweise in dieser Anleitung erlischt der Gewährleistungsanspruch. Victron Energy übernimmt keine Haftung für Folgeschäden, die sich aus der Nutzung dieses Produktes herleiten.
6. Technische Daten Technische Angaben Montageart Wird in den Displayanschluss an der Vorderseite eines Solarladegeräts eingesetzt. Geeignet für die Produktreihen der Solarladegeräte Victron Energy 150 V und 250 V BlueSolar Eignung und SmartSolar MPPT, die mit einem Displayanschluss ausgestattet sind. Display-Port-Anschluss RS232 9-polige Pinbelegung Maße (B x L x H)
