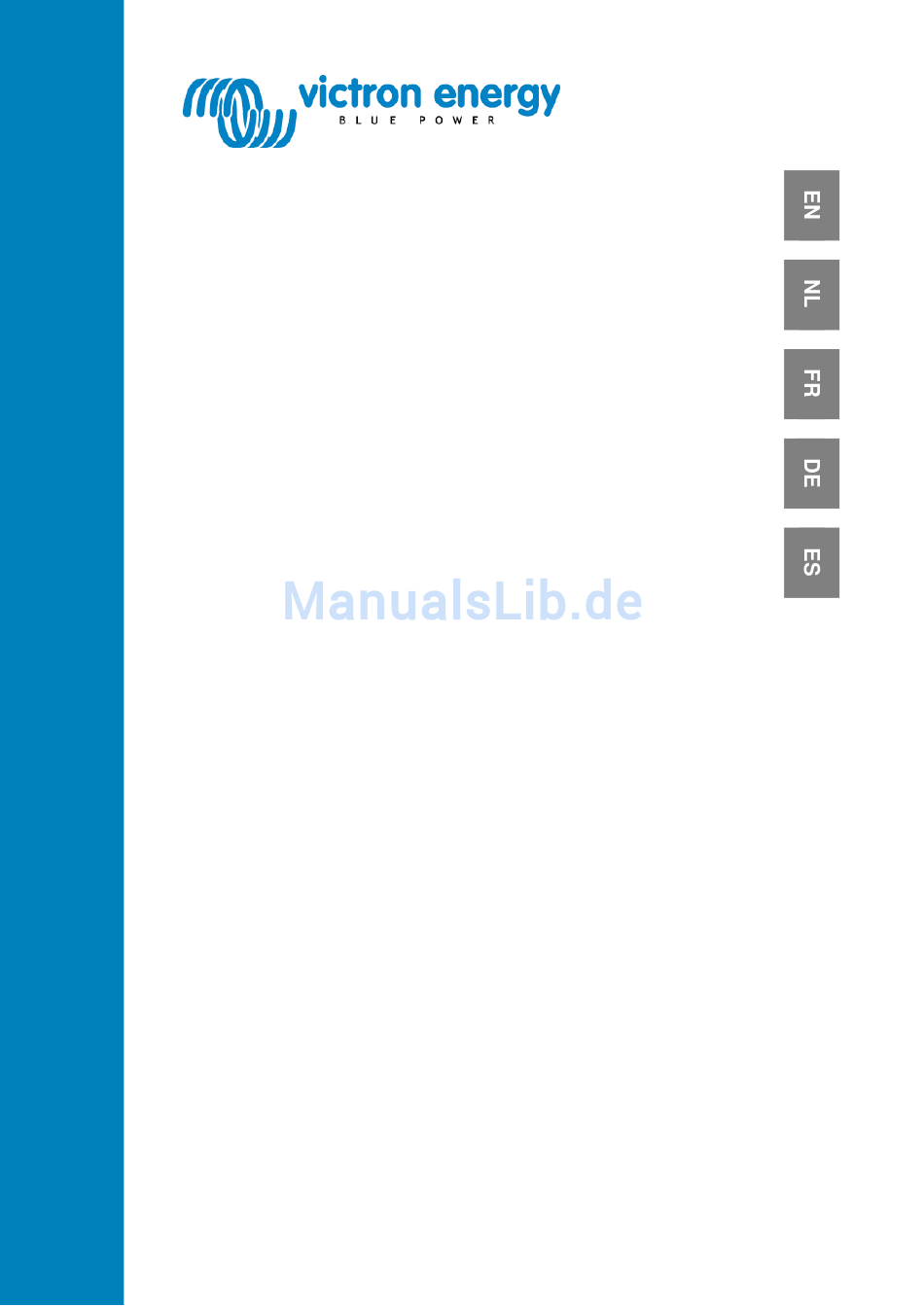

  • Seite 1 Manual Handleiding Manuale Anleitung Manual Battery Monitor BMV 600 BMV 602...

  • Seite 69: Einleitung

    Ladung beruhen. Extreme Tiefentladung, zu schnelle Entladung oder auch zu hohe Umgebungstemperatur kann die Ursache sein. Mit dem Einsatz eines fortschrittlichen Batteriewächters, wie z.B. eines BMV 600, erhält man die wesentlichen Informationen, auf Grund derer man fallweise entsprechende Maßnahmen einleiten kann. So angewandt erreicht man mit dem BMV 600 sowohl längere Batterie-Lebensdauer als auch einen...
  • Seite 70 1.3 Wie funktioniert der BMV? Batteriekapazität wird in Ampèrestunden (Ah) gemessen. So hat z.B. eine Batterie, die über eine Zeit von 20 Stunden einen Strom von 5A abgibt, eine Kapazität von 100 Ah (5x20=100). Der BMV misst kontinuierlich den Stromfluss in die und aus der Batterie und berechnet daraus die zugeführte oder entnommene Energiemenge.
  • Seite 71 1.4.2 PC-Link Der BMV hat eine serielle Schnittstelle für den PC-Anschluss oder zum Anschluss weiterer Geräte für die Fernüberwachung. Detaillierte Informationen zur der Nutzung der Kommunikations-Schnittstelle können Sie bei Ihrem Fachhändler oder über die Webseite sales@victronenergy.com erhalten. Alternative Shunts Der BMV wird mit einem 500A/50mV Shunt ausgeliefert. Dies reicht für die Mehrzahl der Anwendungen.

  • Seite 72: Einrichten Des Bmv

    2. EINRICHTEN DES BMV 2.1 Sicherheitshinweise! Das Arbeiten in der Umgebung von Blei-Säure Batterien kann gefährlich sein. Beim Batteriebetrieb können explosive Gase entstehen. Rauchen oder Funkenbildung ist in Batterienähe unbedingt zu unterlassen. Sorgen Sie für ausreichende Lüftung Tragen Sie Augen- und Kleidungsschutz. Vermeiden Sie bei Batteriearbeiten Handkontakt mit den Augen.

  • Seite 73: Der Peukert Exponent

    Falls Sie einen anderen als den mitgelieferten Shunt benutzen wollen sind die nachstehenden Schritte zusätzlich vorzunehmen: Lösen Sie das PCB vom mitgelieferten Shunt. Verbinden Sie das PCB mit dem neuen Shunt, und achten Sie dabei auf festen Sitz der Kontakte. Stellen Sie die korrekten Werte ShA, und ShV ein.
  • Seite 74 nicht und ein Wert von 1,0 wird nur dann eingestellt, wenn die Peukert Kompensation des BMV umgangen werden soll. Die Standard- Einstellung liegt bei einem Wert von 1,25, der als realistischer Durchschnittswert für normale Blei-Säure-Akkus gelten kann. Falls jedoch eine genauere Batterieüberwachung erforderlich ist, muss der korrekte Peukert Wert eingestellt werden.
  • Seite 75 Wenn keine Angaben vorliegen, können Sie die Werte Ihrer Batterie mit einer sog. ‘constant load bank’ bestimmen. Damit können Sie einen zweiten Wert für Ihre Batterie zusätzlich zu dem 20 Std.-Wert bestimmen. Diesen zweiten Wert bestimmen Sie indem Sie die voll geladene Batterie mit einem konstanten Strom belasten bis der Stromwert bei 1,75V je Zelle liegt.
  • Seite 76 2.3.4 Synchronisation des BMV Für eine zuverlässige Anzeige des Ladezustandes ist regelmäßig eine Synchronisation zwischen Monitor und Batterie erforderlich. Dies wird durch Volladung der Batterie erreicht. Wenn das Ladegerät die Erhaltungsstufe erreicht hat wird die Batterie vom Lader als voll geladen erkannt. Jetzt sollte auch der BMV die Batterie als vollgeladen erkennen, d.h.

  • Seite 77: Nutzung Der Menüs

    2.4 Nutzung der Menüs Es gibt vier Drucktasten für die Einstellung der BMV: Die Funktion der einzelnen Knöpfe variiert mit dem Betriebsmodus des BMV. Wenn Spannung angelegt wird, geht der BMV in den Standard – Modus Knopf Funktion Normal Modus Einstellmodus Zugang/ Ende Einstellmodus: Drücken Sie diese Taste für 3 Sekunden.

  • Seite 78: Funktionsüberblick

    2.5 Funktions Überblick Die BMV Fabrikeinstellungen gelten für übliche 12V/24V Blei-Säure Batterie- System von 200 Ah. Der BMV erkennt automatisch die Nenn- Spannung des Batterie-Systems, so dass im Allgemeinen die einzige Einstellungsveränderung die Batteriekapazität betrifft (Cb). Falls Sie andere Batterietypen benutzen wollen, sollten Sie sich vor der Einstellung des BMV vergewissern, dass alle für die Einstellung relevanten Kenndaten bekannt sind.
  • Seite 79 Relais 95.0 Unterspannung Unterspgs.Relais 95.0 Relais Überspng. 95.0 Relais 95.0 Überspannung aus Helligkeit Hintergrundlicht Grössen mit ‘x’ können im D VS* Ansichts-Modus ausgewählt D CE werden. Wenn alle D SOC Werte OK sind erscheint SOC D TTG Einstellung ZERO Nullstrom Manuelle SYNC Synchronisation...
  • Seite 80 Nur BMV- 602 Bezeich Grund- Auf- Beschreibung Einheit -nung einstellung lösung Unterspannungs.- Alarm Starter- 95.0 batterie (Summer) Löschen Unterspannungs- AlcS 95.0 Alarm Starter- batterie Überspannungs.- Alarm Starter- 95.0 batterie (Summer) Löschen Überspannungs- AhcS 95.0 Alarm Starter- batterie Relais Niedrige Starterbatterie 95.0 Spannung Ausschalten des...

  • Seite 81: Einstellungs-Parameter Im Detail

    2.5.2 Einstellungs-Parameter im Detail Batteriekapazität in Ah. Kapazität bei 20Std. Entladezeit bei 20° C. Volladungs-Spannung. Die Batteriespannung muß oberhalb dieses Wertes liegen, wenn die Batterie voll geladen ist. Sie sicher, daß die Ladespannungseinstellunghe immer leicht unterhalb des Wertes liegt, bei dem der Ladevorgang beendet wird.
  • Seite 82 Untere Entladungsgrenze. Wenn der Ladezustand unter diesen Wert fällt, wird ein Alarm –Relais ausgelöst. Die Bestimmung der Restlaufzeit ist ebenfalls an diesen Wert gekoppelt. Wir empfehlen, diesen Wert auf ca. 50 % einzustellen. ClS: Löschen des SOC Relais. Wenn der Ladezustand oberhalb diese Wertes liegt, wird das Alarmrelais abgeschaltet.
  • Seite 83 Unterspannungs-Relais. Fällt die Batteriespannung für mehr als 10 Sekunden unter diesen Wert, wird das Alarmrelais aktiviert. Rlc: Löschen des Unterspannungs-Alarms. Sobald die Battteriespannung auf Werte oberhalb dieses Wertes ansteigt, wird der Alarm abgeschaltet. Der Wert muß gleich oder größer als RI sein.
  • Seite 84 Nur BMV-602 AlS: Alarm bei Unterspannung der Starterbatterie (Summer). Wenn die Spannung der Starterbatterie länger als 10 Sekunden unter den Grenzwert fällt erscheint das Glockensymbol auf dem Display, die Hintergrundbeleuchtung flackert, und der Summer ertönt. Summer und Hintergrundbeleuchtung können durch Drücken eines beliebigen Knopfes abgeschaltet werden;...
  • Seite 85 ShA: Maximum zulässiger Shunt Strom. Falls ein anderer als der mit dem BMV gelieferte Shunt verwendet werden soll muss der Strom dem Shunt entsprechend eingestellt werden. ShV: Shunt-Ausgangs-Spannung beim Maximal-Strom. Wenn ein anderer als der mit dem BMV gelieferte Shunt verwendet wird muss der entsprechende Stromwert eingestellt werden.

  • Seite 86: Betrieb

    3. BETRIEB 3.1 Überwachungsmenü Im Normalbetrieb zeigt der BMV ausgewählte wesentliche Parameter des speziellen Gleichstrom-Systems an. Über die + und – Tasten können Sie die gewünschten Werte anwählen. Bezeich- Beschreibung Ein- nung heit Batterie Spannung: Dieser Wert liefert einen groben Anhaltswert bezüglich des Ladezustandes der Batterie.

  • Seite 87: Nominelle Spannungserkennung

    3.2 Vergangenheits-Anzeigen Der BMV zeichnet mehrere Statistiken bezüglich des Zustandes der Batterie. Auf. Dies können genutzt werden um Verbrauchsprofile zu analysieren, und um den Batteriezustand zu beurteilen. Historische Daten können über entsprechende Drucktasten im Monitor-Menue abgerufen werden. Taste Beschreibung Ein- heit Wert der bisher tiefsten Entladung Wert der letzten Entladung...
  • Seite 88 Während des Ladens misst der BMV die anliegende Spannung, und ermittelt damit die nominelle Spannung. In der nachstehenden Tabelle ist zu erkennen wie der nominelle Spannungswert ermittelt wird, und wie die Ladeparameter angepasst werden. Gemessene Angenommene nominelle Angepasste Spannung (V) Spannung (V) Ladespannung (V) ≤...

  • Seite 89: Technische Daten

    4. TECHNISCHE DATEN Versorgungsspannungsbereich 9.5 ... 95VDC Strom (ohne Alarmfall) @Vin=24VDC ohne Beleuchtung 3 mA @Vin=12VDC Ohne Beleuchtung 4 mA Eingangsspannungsbereich Hilfsbatterie 9.5 ... 95VDC Eingangsstrom (mitgelieferter Shunt) -500 ... +500A Batterie Kapazitätsbereich 20 ... 9999Ah Betriebstemperatur Bereich 0 ... 50° C Anzeige-Auflösung: Spannung (0 ...
