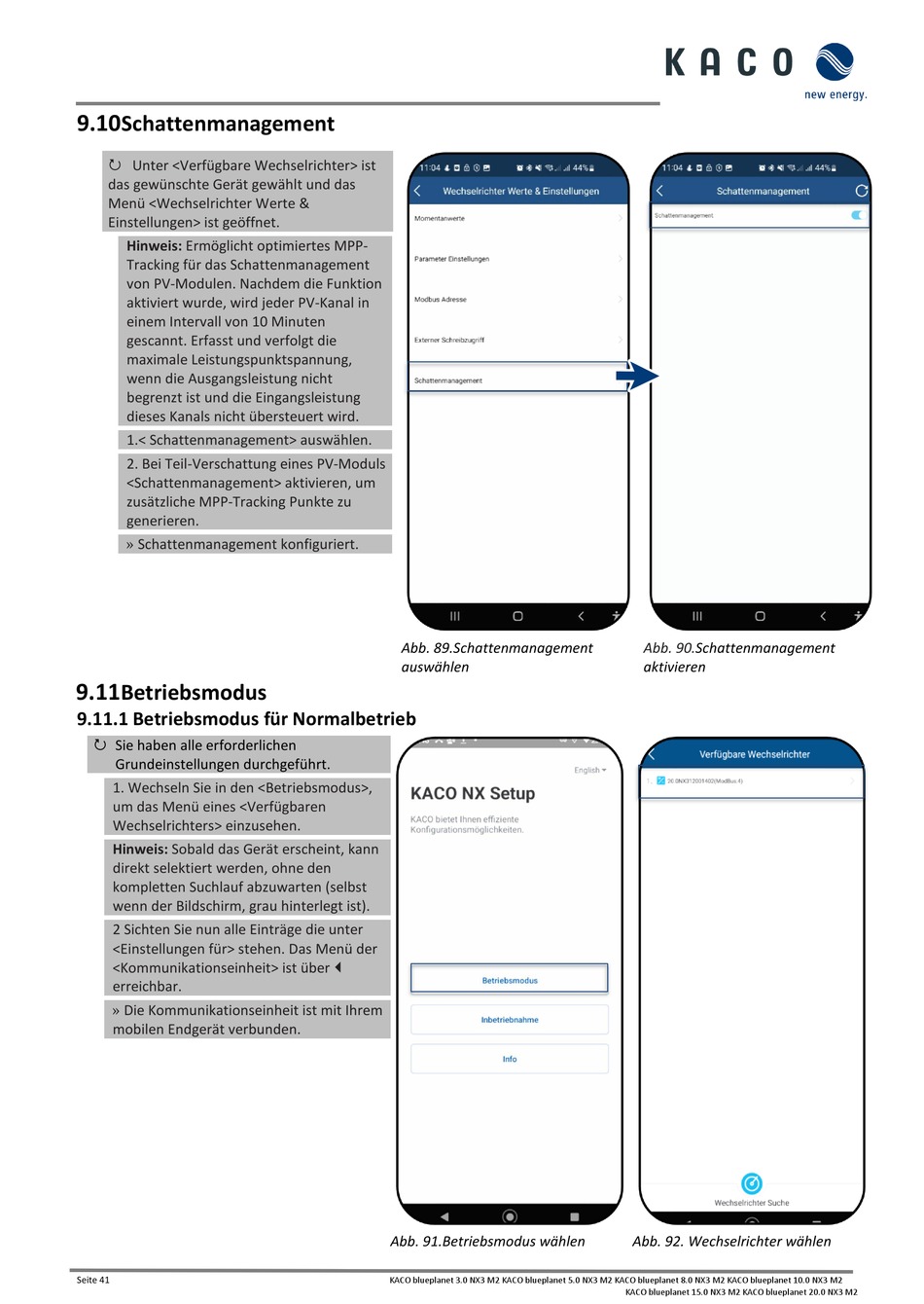

Schattenmanagement; Betriebsmodus; Betriebsmodus Für Normalbetrieb - Kaco blueplanet 3.0 NX3 M2 Handbuch

9.10

Schattenmanagement

 Unter <Verfügbare Wechselrichter> ist
das gewünschte Gerät gewählt und das
Menü <Wechselrichter Werte &
Einstellungen> ist geöffnet.
Hinweis: Ermöglicht optimiertes MPP-
Tracking für das Schattenmanagement
von PV-Modulen. Nachdem die Funktion
aktiviert wurde, wird jeder PV-Kanal in
einem Intervall von 10 Minuten
gescannt. Erfasst und verfolgt die
maximale Leistungspunktspannung,
wenn die Ausgangsleistung nicht
begrenzt ist und die Eingangsleistung
dieses Kanals nicht übersteuert wird.
1.< Schattenmanagement> auswählen.
2. Bei Teil-Verschattung eines PV-Moduls
<Schattenmanagement> aktivieren, um
zusätzliche MPP-Tracking Punkte zu
» Schattenmanagement konfiguriert.
generieren.
9.11

Betriebsmodus

9.11.1 Betriebsmodus für Normalbetrieb
 Sie haben alle erforderlichen
Grundeinstellungen durchgeführt.
1. Wechseln Sie in den <Betriebsmodus>,
um das Menü eines <Verfügbaren
Wechselrichters> einzusehen.
Hinweis: Sobald das Gerät erscheint, kann
direkt selektiert werden, ohne den
kompletten Suchlauf abzuwarten (selbst
wenn der Bildschirm, grau hinterlegt ist).
2 Sichten Sie nun alle Einträge die unter
<Einstellungen für> stehen. Das Menü der
<Kommunikationseinheit> ist über 
» Die Kommunikationseinheit ist mit Ihrem
erreichbar.
mobilen Endgerät verbunden.
Seite 41
Abb. 89.Schattenmanagement
auswählen
Abb. 91.Betriebsmodus wählen
KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
Abb. 90.Schattenmanagement
aktivieren
Abb. 92. Wechselrichter wählen
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
