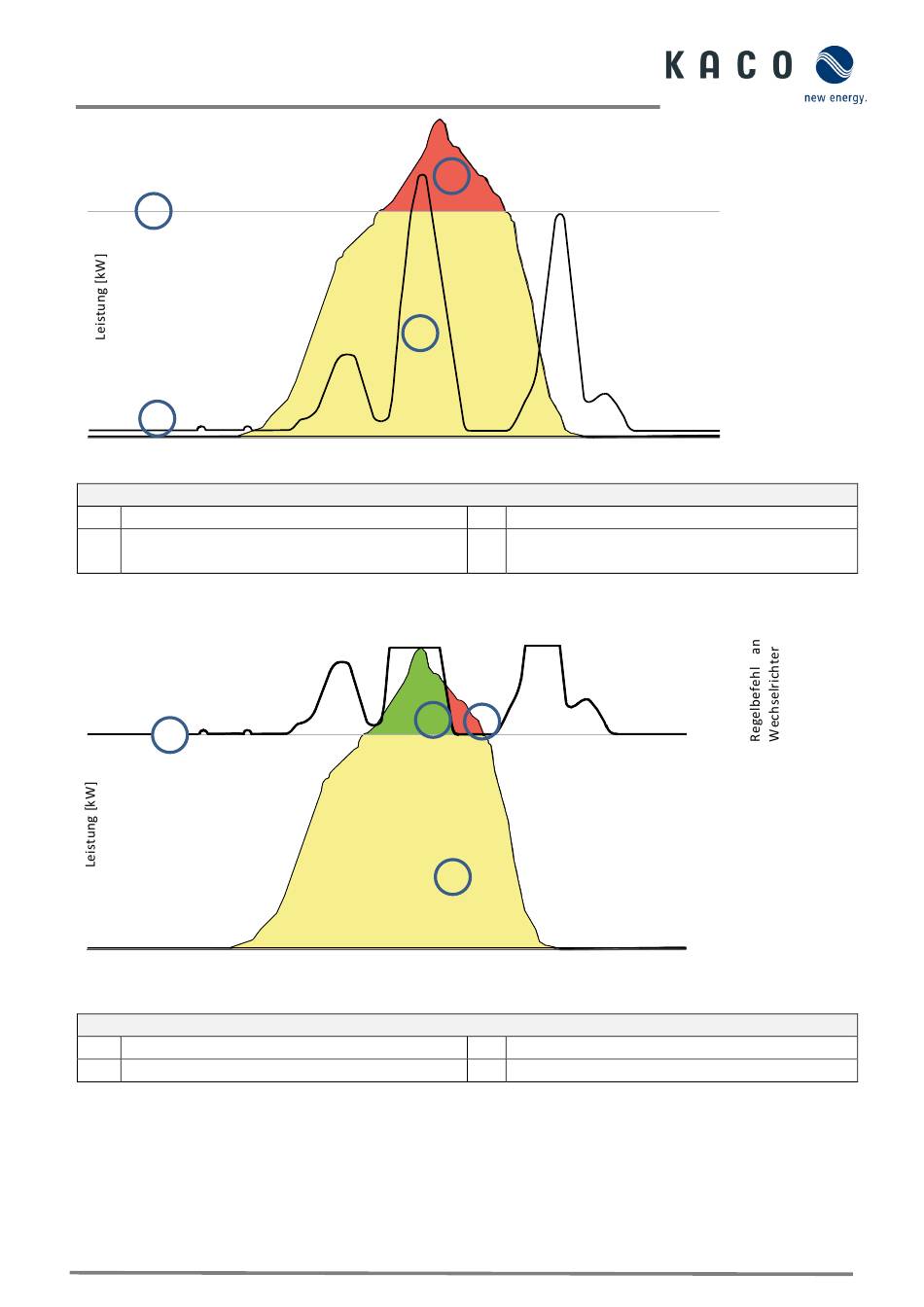

Abb. 139.Diagramm zum Vergleich zwischen Energiebedarf Einfamilienhaus und PV-Lesitung
Legende
1 Energiebedarf Einfamilienhaus
2 70% feste Einspeisegrenze (graue Linie)
– Regelbefehl an Wechselrichter
Zu erkennen ist, dass vor allem nachts eine ständige Grundlast anliegt (Dauer/Standby-Betrieb von Verbrauchern).
Basierend auf der folgenden Grafik, kann man nun erkennen, dass durch die übermittelten Eigenverbrauchswerte eine
deutlich geringerer Leistungsverlust der PV-Anlage zu erwarten ist.
10
9
8
7
1
6
5
4
3
2
1
0
00:00 02:00
04:00
Abb. 140.Diagramm zur Steigerung des Eigenverbrauchs
Legende
1 Regelbefehl an Gerät 70% + Eigenverbrauch
2 Energiebedarf Einfamilienhaus (grüne Fläche)
Durch die Kalkulationsmöglichkeit im Einspeisezähler/Datenlogger kann die PV-Anlage effizienter genutzt werden, und so
mehr Eigenverbrauchsenergie bereitstellen.
In der Grafik Abb. 145 ist ebenso ersichtlich, dass dennoch ein roter Bereich (verlorene Energie) entsteht, weil der Eigen-
verbrauch auf 0 gesunken ist, die PV-Anlage jedoch noch mehr Strom hätte liefern können. In dem der Eigenverbrauch auf
0 kW fällt, greift an dieser Stelle wieder die 70 %-Regelung.
Die 0% Einspeiseregelung muss hingegen gewährleisten, dass keine Einspeisung ins öffentliche Netz erfolgt. Abhängig vom
Eigenverbrauch, darf die PV-Anlagenleistung zugeschaltet werden, um die erzeugte Energie selbst zu nutzen und somit kein
Strom aus dem öffentlichen Netz beziehen und bezahlen zu müssen.
