Beachten Sie, dass es drei UHF-Kopfmodul-Varianten gibt. Abhängig von dem Land bzw. der
Region in dem Sie den mobilen Reader SIMATIC RF160B betreiben, müssen Sie eines der
folgenden Kopfmodule verwenden:
• SIMATIC RF660H (ETSI); Artikelnummer "6GT2813-1FA00"
• SIMATIC RF660H (FCC): Artikelnummer "6GT2813-1FA10"
• SIMATIC RF660H (CMIIT); Artikelnummer "6GT2813-1FA20"
Ausführliche Informationen zu den Länderprofilen bzw. welches Kopfmodul für Ihr Land bzw.
Ihre Region zutrifft, können Sie der "Liste der Länderprofile
funkzulassungen)" entnehmen.
Hinweis
Erwärmung bei Dauerbetrieb
Beachten Sie, dass das UHF-Kopfmodul im Dauerbetrieb sehr warm werden kann. Um
Personen und das Modul zu schützen wurde die maximale Zeit eines Lesevorgangs auf zwei
Minuten begrenzt.

Antennenfeld und Leseposition

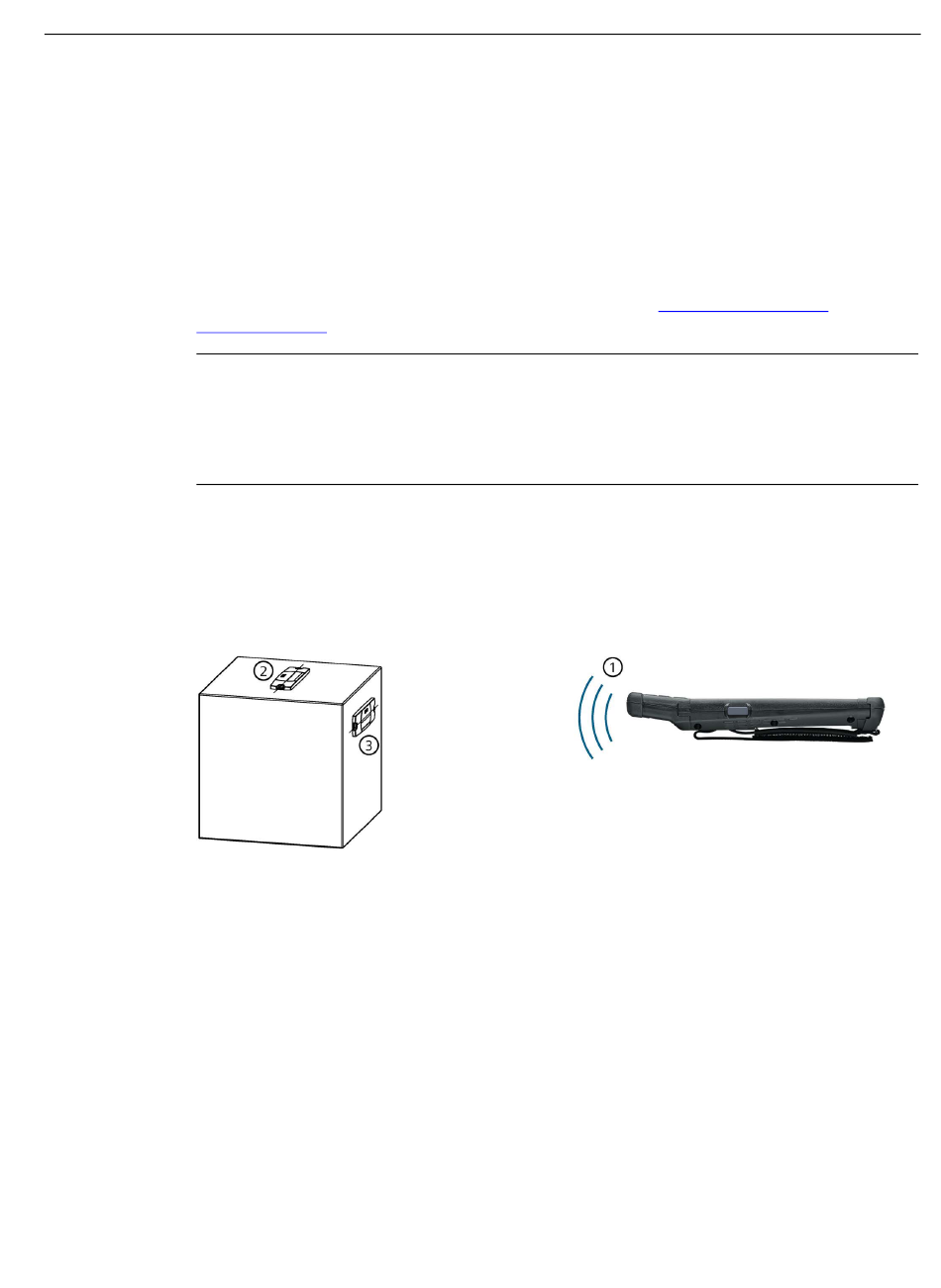

Die nachfolgende Abbildung zeigt das Antennenfeld des SIMATIC RF160B in Verbindung mit
einem UHF-Kopfmodul, sowie die optimale Leseposition des Transponders.
①
②
③
Bild 4-7
Mobiler Reader SIMATIC RF660M
Betriebsanleitung, 02/2022, C79000-G8900-C660-01
Optimaler Arbeitsbereich:
≤ 60 ° vor dem UHF-Kopfmodul, bei einer horizontalen Ausrichtung der Transponder-Achse
Optimale Transponder-Ausrichtung zum mobilen Reader (maximale Reichweite)
Alternative Transponder-Ausrichtung zum mobilen Reader (ca. 20 % verringerte Reichweite)
Abstrahlung des Antennenfelds des UHF-Kopfmoduls
