BY-ALARM PLUS
03819
Erweiterungsmodul By-alarm Plus, mit 5 für potenzialfreie Kontakte, Rollladen-
Kontakte oder Warnmelder für Erschütterungen konfigurierbaren In/Out-
Klemmen. Max. Stromaufnahme 250 mA bei Programmierung als OC-Ausgang.
An den Klemmen +AUX, max. 800 mA.
Mit dem Erweiterungsmodul kann die Anzahl von Zonen und Ausgängen des Steuergeräts ver-
größert werden, falls die verfügbaren nicht ausreichen sollten.
Das Modul verfügt über eine eigene Dose mit Rückseite und Deckel. Bei der Konfiguration kann
der Mikroschalter für Abreiß- und Öffnungsschutz (standardmäßig deaktiviert) aktiviert werden.
In der Verpackung sind 5 Widerstände 3k3Ω 1/4W, 5 Widerstände 4k7Ω 1/4W sowie 5
Widerstände 15kΩ 1/4W enthalten.
ANSCHLÜSSE
Die Klemmen „T1, T2, T3, T4 und T5" sind wie folgt konfigurierbar:
- Eingang
- Ausgang
- Geregelter Ausgang
T1, T2, T3, T4 und T5 können als „Rollladen" oder „Trägheit/Erschütterung" konfiguriert werden.
Das Gerät erhält die Spannungsversorgung und die Steuerbefehle vom BUS und stellt zwei
Ausgänge mit Hilfsversorgung 12 V („AUX") bereit. Bei der Hilfsversorgung (+AUX) muss das
Minuspol an eine der Masseklemmen gelegt werden.
Der Anschluss an das Steuergerät hat durch ein geschirmtes Kabel mit 4 (oder mehr) Drähten
zu erfolgen.
Warnung: Das Geflecht wird an eine der Masseklemmen (bzw. GND) nur auf Steuergeräteseite
angeschlossen und muss dem gesamten BUS folgen, und zwar ohne Masseschluss an ande-
ren Stellen.
Der Anschluss des Erweiterungsmoduls erfolgt an den Klemmen „+ D S -" des Steuergeräts.
LED-ANZEIGEN
LED Modus
Blinkimpuls
Blinkend
BUS
STATE 1 kurzer Blinkimpuls
Durch 3 Sekunden langes Drücken der Konfigurationstaste „ENROLL" zeigen beide LEDs
die Adresse der Karte an: Die Anzahl der aufeinander folgenden Blinkimpulse der LED „BUS"
bezeichnet die Ziffer der Zehner, die Anzahl der Blinkimpulse der LED „STATE" dagegen die
Ziffer der Einheiten.
INSTALLATION
1. Geeignete Installationsposition wählen.
2. Den Deckel öffnen, hierzu die beiden Oberflächen auf der Seite der Befestigungsschrauben
spreizen.
3. Die Basis auf der Befestigungsstelle halten und die Befestigungsstellen von Basis sowie
Abreißschutz-Lasche markieren.
4. Die Kabel durch die Bohrung der Kabeleinführung einziehen
5. Die Basis und die Abreißschutz-Lasche mit den Befestigungsschrauben fixieren.
6. Alle Anschlüsse herstellen.
7. Die Adressierung ausführen.
6. Den frontseitigen Deckel auf die Basis montieren und die Befestigungsschraube eindrehen.
03819 01 2302
Bedeutung
Gerät ist in Betrieb und wird kon-
figuriert
Gerät ist in Betrieb, wird aber nicht
langsam
konfiguriert
Gerät funktioniert korrekt
KONFIGURATION
Für alle Details die Installationsanleitung des Systems By-alarm Plus sowie die Anleitung der
Software By-alarm Plus Manager einsehen.
INSTALLATIONSVORSCHRIFTEN
• Installation und Konfiguration müssen durch Fachpersonal gemäß den im Anwendungsland des
Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen.
MERKMALE
• Versorgungsspannung vom Bus: 9 bis 15 V
• Stromaufnahme: 20 mA
• Max. verfügbarer Strom:
- an den Klemmen +AUX: 800 mA
- für Anschluss an OC-Ausgang: 250 mA
• Betriebstemperatur: -10 bis +40 °C
• Sicherheitsgrad: 3
• Isolationsklasse: II
• Abmessungen (L x H x T): 80 x 126 x 127 mm
• Gewicht: 106 g
NORMKONFORMITÄT.
EMV-Richtlinie. RoHS-Richtlinie.
Normen EN 50131-3, EN 50130-4, EN 50130-5, EN 55032, EN IEC 63000.
REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei enthalten.
WEEE-Richtlinie über Elektro- und Elektronik-Altgeräte - Benutzerinformation
Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder der Verpackung weist darauf hin, dass das Produkt am
Ende seiner Lebensdauer getrennt von anderen Abfällen zu sammeln ist. Der Benutzer muss das Altgerät bei den im Sinne
dieser Richtlinie eingerichteten kommunalen Sammelstellen abgeben. Alternativ hierzu kann das zu entsorgende Gerät beim
Kauf eines neuen gleichwertigen Geräts dem Fachhändler kostenlos zurückgegeben werden. Darüber hinaus besteht die
Möglichkeit, die zu entsorgenden Elektronik-Altgeräte mit einer Größe unter 25 cm bei Elektronikfachmärkten mit einer
Verkaufsfläche von mindestens 400 m 2 kostenlos ohne Kaufpflicht eines neuen Geräts abzugeben. Die korrekte getrennte
Sammlung des Geräts für seine anschließende Zuführung zum Recycling, zur Behandlung und zur umweltgerechten Entsor-
gung trägt dazu bei, mögliche nachteilige Auswirkungen auf die Umwelt und auf die Gesundheit zu vermeiden und fördert
die Wiederverwertung der Werkstoffe des Geräts.

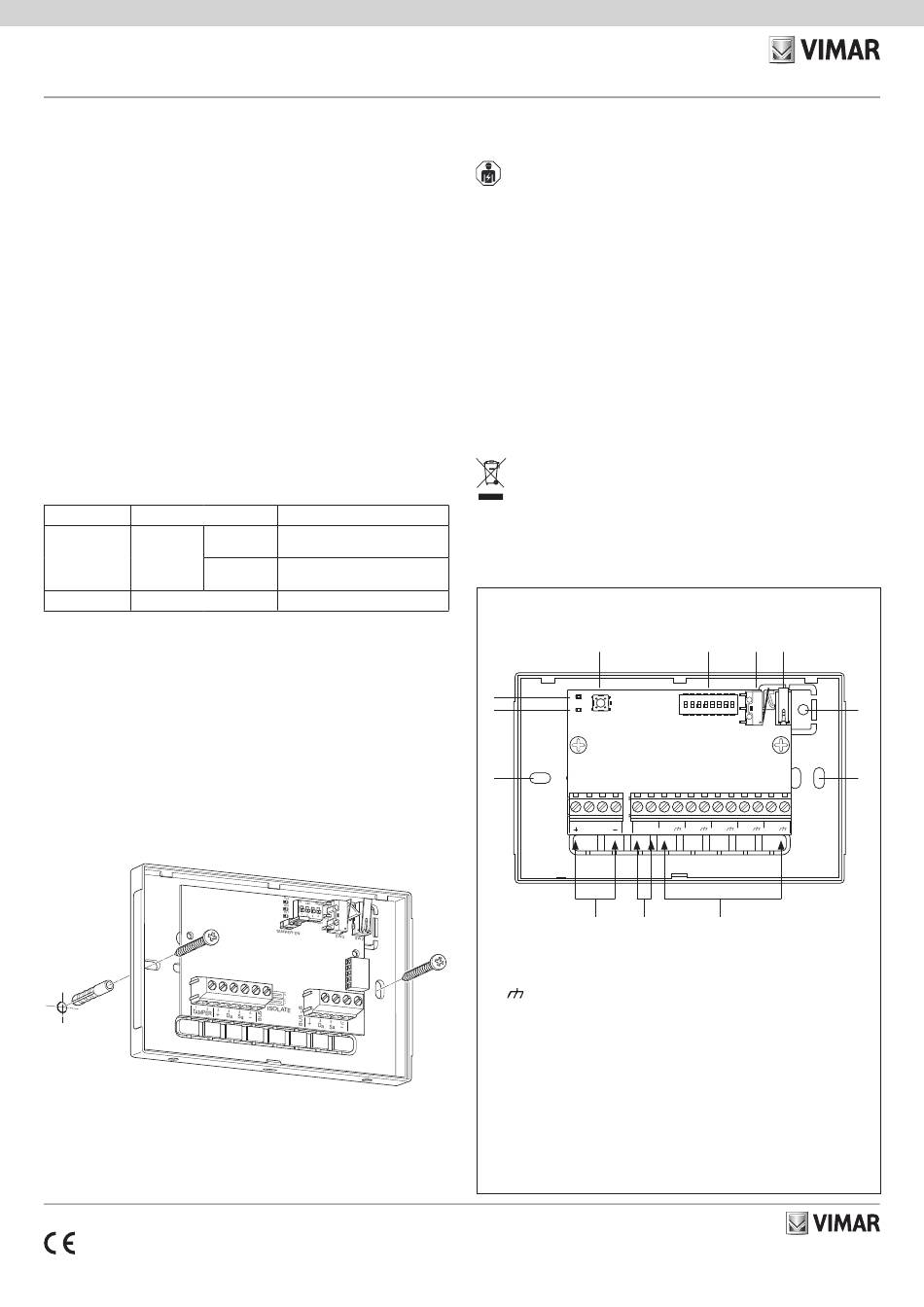

FRONTANSICHT
G
ENROLL
F
DL1
P1
DL2
E
D
1 2 3 4 5
D S
+AUX+AUX
C B
A: Klemmen:
- T1, T2, T3, T4, T5
- Minus Spannungsversorgung (Masse oder GND)
B: Klemmen +AUX, +AUX für die Hilfsversorgung 12 V
C: Klemmen +, D, S, - für den BUS-Anschluss
D: Befestigungsbohrung
E: Anzeige-LED „STATE"
F: Anzeige-LED „BUS"
G: Konfigurationstaste „ENROLL"
H: Nicht verwendete DIP-Schalter
I: Mikroschalter für Abreißschutz-Alarm
L: Mikroschalter für Öffnungsschutz-Alarm
M: Abreißschutz-Bohrung
H I L
SW3
SW1
SW2
6 7 8 9 10 11 12 13 14 15 16
T1 T2 T3 T4 T5
A
