Idea Plana
16450-16449 14395-14396

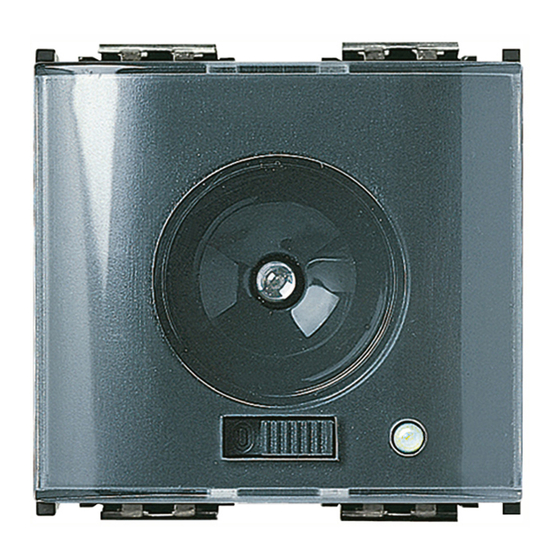

TORCIA elettronica portatile con LED ad alta efficienza, dispositivo automatico
d'emergenza, batteria ricaricabile e sostituibile al Ni-MH, autonomia 2 ore, spi-
notti ø 4 mm interasse 19 mm + presa di ricarica - 2 moduli.
14395 - 16450 - 16450.B - 08430 - 09963: 230 V~ 50-60 Hz
14396 - 16449 - 16449.B: 120 V~ 50-60 Hz
09963: completa di supporto per installazione su guida DIN (60715 TH35),
ingombro 3 moduli da 17,5 mm, profondità 53 mm, grigio RAL 7035.
Caratteristiche tecniche
• Batteria ricaricabile sostituibile a 4 elementi al NiMH 4,8 V 80 mAh.
• Tempo ricarica batteria: 48 h per ricarica completa.
• Autonomia dopo la ricarica: 2 h circa.
• Rischio fotobiologico: esente.
• LED bianco ad alta efficenza e lente incorporata ad angolo ridotto; l'alimentazione a corrente
costante permette di avere sempre la stessa luminosità del LED per tutta la durata della carica.
• Interruttore a slitta per l'accensione e lo spegnimento della TORCIA quando utilizzata come
apparecchio portatile o per l'inserimento ed il disinserimento della funzione di illuminazione
ausiliaria (figure 1-2).
• LED bicolore rosso/verde per indicazione rispettivamente dello stato di esclusione o inserimen-
to della funzione di illuminazione ausiliaria (figure 1-2).
• Possibilità di bloccaggio antiestrazione tramite la vite in dotazione: la vite deve essere posizio-
nata dal retro della presa di ricarica e avvitata a fondo (figura 3-4). In questo modo la TORCIA
soddisfa i requisiti della norma italiana CEI 64-8, Parte 37.5, Tabella A, nota 7.
• Va utilizzata in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +40 °C
• Installazione secondo lo schema elettrico riportato in figura 5.
Funzionamento
La TORCIA elettronica, inserita nella presa di ricarica, svolge anche la funzione di illuminazione
ausiliaria in caso di mancanza di tensione.
La ricarica può avvenire come indicato di seguito:
• Ricarica con funzione di illuminazione ausiliaria esclusa
Interruttore in posizione "0" e LED acceso rosso: in mancanza di alimentazione di rete la
TORCIA resterà spenta.
• Ricarica con funzione di illuminazione ausiliaria inserita
Interruttore in posizione "I" e LED acceso verde: in mancanza di alimentazione di rete la TORCIA
si accenderà e, al suo ripristino, si spegnerà automaticamente.
Nel caso l'impianto venga disattivato per un lungo periodo, posizionare l'interruttore a slit-
ta in posizione "0" onde evitare che la TORCIA si scarichi per mancanza di alimentazione
Sostituzione della batteria
TORCIA contiene una batteria al Nichel-Metalidrato (NiMH) VIMAR 00910; eseguire le indicazioni
delle figure 6, 7 e 8 per la sostituzione, facendo attenzione a non invertire la polarità del connet-
tore (figura 8).
ATTENZIONE:
Smaltire le batterie negli appositi cassonetti per la raccolta differenziata.
AVVERTENZA!
Luce LED. Non osservare direttamente con strumenti ottici.
Regole d'installazione
L'installazione deve essere effettuata con l'osservanza delle disposizioni regolanti l'installazione
del materiale elettrico in vigore nel paese dove i prodotti sono installati.
Conformità normativa
Direttiva BT.
Norme EN 60598-1, EN 60598-2-2, EN 62471.
Direttiva EMC.
Norme EN 61547, EN 61000-3-2, EN 61000-3-3, EN 55015.
INFORMAZIONE AGLI UTENTI AI SENSI
DELLA DIRETTIVA 2002/96 (RAEE)
Al fine di evitare danni all'ambiente e alla salute umana oltre che di incorrere in sanzioni ammini-
strative, l'apparecchiatura che riporta questo simbolo dovrà essere smaltita separatamente dai
rifiuti urbani ovvero riconsegnata al distributore all'atto dell'acquisto di una nuova. La raccolta
dell'apparecchiatura contrassegnata con il simbolo del bidone barrato dovrà avvenire in conformità
alle istruzioni emanate dagli enti territorialmente preposti allo smaltimento dei rifiuti. Per maggiori
informazioni contattare il numero verde 800-862307.
49400389A0 04 1605
8000
08430-09963
TORCIA, electronic hand lamp with high-efficiency LED, with automatic emer-
gency device, rechargeable and replaceable Ni-MH battery, 2 hours of operating
range, ø 4 mm pins, 19 mm distance between centres + charging socket outlet
- 2 modules.
14395 - 16450 - 16450.B - 08430 - 09963: 230 V~ 50-60 Hz
14396 - 16449 - 16449.B: 120 V~ 50-60 Hz
09963: provided with mounting frame for installation on DIN rails (60715 TH35),
3 17,5 mm modules sized, 53 mm depth, RAL 7035 grey
Technical characteristics
• Rechargeable and replaceable battery 4 NiMH elements, 4,8 V 80 mAh.
• Battery recharging time: 48 h for full recharge.
• Operating range after recharge: 2 h approx.
• Photobiological risk: exempt.
• white high-efficiency LED with built-in narrow angle lens; DC supply voltage ensures a constant
output for the duration of the charge.
• Slide switch to light on and off the TORCIA when used as a portable lamp or to connect and
disconnect the auxiliary lighting function (figures 1-2).
• 2-coloured red and green LED to indicate respectively the disconnection and connection of the
auxiliary lighting function (figures 1-2).
• Possibility of locking the equipment by means of the supplied screw, which must be inserted
from reverse side of the recharging socket and tightened (figures 3-4).
• The equipment must be used in dry, undusty locations at a temperature between 0 °C and +40 °C.
• The equipment must be installed as indicated in the diagram shown in figure 5.
Operation
When the electronic TORCIA is connected into the recharging socket, it also works as auxil-
iary lighting in case of blackout.
Recharge can be made as follows:
• Recharge with auxiliary lighting function disconnected
Slide switch in position "0" and red LED on: if the current supply is interrupted, the TORCIA will
not light on.
• Recharge with auxiliary lighting function connected
Slide switch in position "I" and green LED on: if the current supply is interrupted, the TORCIA
will light on and it will automatically light off when the supply is restored.
In case the mains are disconnected for a long period, put the slide switch in position "0"
to avoid the TORCIA being discharged for lack of supply.
Battery replacement
TORCIA contains 1 Nickel-Metalhydrate element (NiMH) VIMAR 00910. Follow the indications
in the figures 6, 7 and 8 for the remplacement, paying attention not to reverse the connector
polarity (figure 8).
ATTENTION:
Dispose of the batteries in special waste containers.
WARNING!
LED light. Do not view directly with opical instruments.
Installation rules
Installation must be made in compliance with applicable laws and standards governing the
installation of electrical material in the country where these products are installed.
Conformity to standards
LV Directive.
Standards EN 60598-1, EN 60598-2-2, EN 62471.
EMC Directive.
Standards EN 61547, EN 61000-3-2, EN 61000-3-3, EN 55015.
USER INFORMATION IN COMPLIANCE WITH
EUROPEAN DIRECTIVE 2002/96 (WEEE).
In order to prevent damage to the environment and human health as well as incurring administrative
sanctions, appliances bearing this symbol must be disposed of separately from urban waste, or
handed in to the distributor when buying a new one. Appliances marked with the above symbol
must be collected in conformity with the instructions issued by the local authorities in
charge of waste disposal.
