GSM-Kommunikationsmodul By-alarm Plus, konfigurierbar zum Senden/
Empfangen von SMS-Nachrichten, zum Senden von Sprachmeldungen und
Benachrichtigungen mit SIA-IP Protokoll, nicht geschütztes Kunststoffgehäuse.
Das Gerät sendet automatisch über das GSM-Netz und an jede Telefonnummer alle Alarm-,
Defekt- und Störungsmeldungen anhand folgender Modi:
• Sprachanrufe mithilfe der im Steuergerät installierten Karte für Sprachausgabe 03813.
• Übertragung von Ereignissen SIA-IP
• Senden von SMS-Nachrichten für jedes Ereignis mithilfe der vom Ereignisverzeichnis der
Tastatur bereitgestellten Beschreibung
Das Gerät kann im Anschluss an den Empfang der folgendermaßen aktivierten Steuerbefehle mit
dem Steuergerät kommunizieren:
- Vom Benutzer gesendete SMS-Nachrichten;
- Anruf von konfigurierten Benutzer-Telefonnummern (CALLER-ID).
Das Kommunikationsmodul nutzt die Technologie „VoLTE" für Sprachanrufe über das Netz 4G.
Ist diese Technologie nicht aktiviert, verwendet das Gerät automatisch das jeweils verfügbare
Netz (3G oder 2G).
Warnung: Die vollständige Verfügbarkeit aller Funktionen im Zusammenhang mit den
beschriebenen Mobildiensten für jeden Anbieter, jeden SIM-Typ und jedes verwendete
Telefonmodell wird nicht garantiert.
ANSCHLÜSSE
Der Anschluss an das Steuergerät hat durch ein geschirmtes Kabel mit 4 (oder mehr) Drähten
zu erfolgen.
Warnung: Das Geflecht wird an eine der Masseklemmen (bzw. GND) nur auf Steuergeräteseite
angeschlossen und muss dem gesamten BUS folgen, und zwar ohne Masseschluss an ande-
ren Stellen.
Der Anschluss der Karte erfolgt an den Klemmen „+ D S -" des Steuergeräts.
Das Antennenkabel an den Steckverbinder „H" anschließen.
LED-ANZEIGEN UND TASTEN
LED Modus
Blinkend
L1 - Kommunikation
Grün
Aus
Blinkend
L2 - Notfall
Rot
Aus
Blinkend
L3 - Störungen
Grün
Aus
Langsames Blinken
L4 - Verbindung
Normales Blinken
Rot
Schnelles Blinken
Aus
Taste P1
Mit Taste P1 die Signalstärke durch Aufleuchten der LEDs anzeigen. Die Anzeige dauert 5 s.
LED Modus
Blinkend
L1
Ein
L1 + L2 Ein
L1 + L2 + L3 Ein
Taste P2
Bei Erleuchten der LED L3 und infolgedessen bei Vorliegen einer Störung die Taste P2 drücken,
um die Ursache anhand der LEDs L1, L2 und L3 zu ermitteln.
LED Modus
Blinkend
L2 Blinkend
Mit dem mobilen Anbieter nicht registriertes
L3 Ein
03810 01 2302
Bedeutung
Kommunikation mit Steuergerät
Keine Kommunikation
Sabotage oder Bus-Störung
Keine Sabotage oder Störung
Störung des Kommunikationsmoduls
Keine Störung
Im GSM-Netz registriertes Gerät
Nicht registriertes Gerät bei der Suche
des Anbieters
Ablaufender Datenaustausch
Kommunikationsmodul ausgeschaltet
Bedeutung
Unzureichendes Signal
Schwaches Signal
Gutes Signal
Optimales Signal
Bedeutung
Batterie leer
SIM-Karte nicht entsperrt
SIM-Karte fehlt
Unzureichendes Signal
Gerät
Optimales Signal

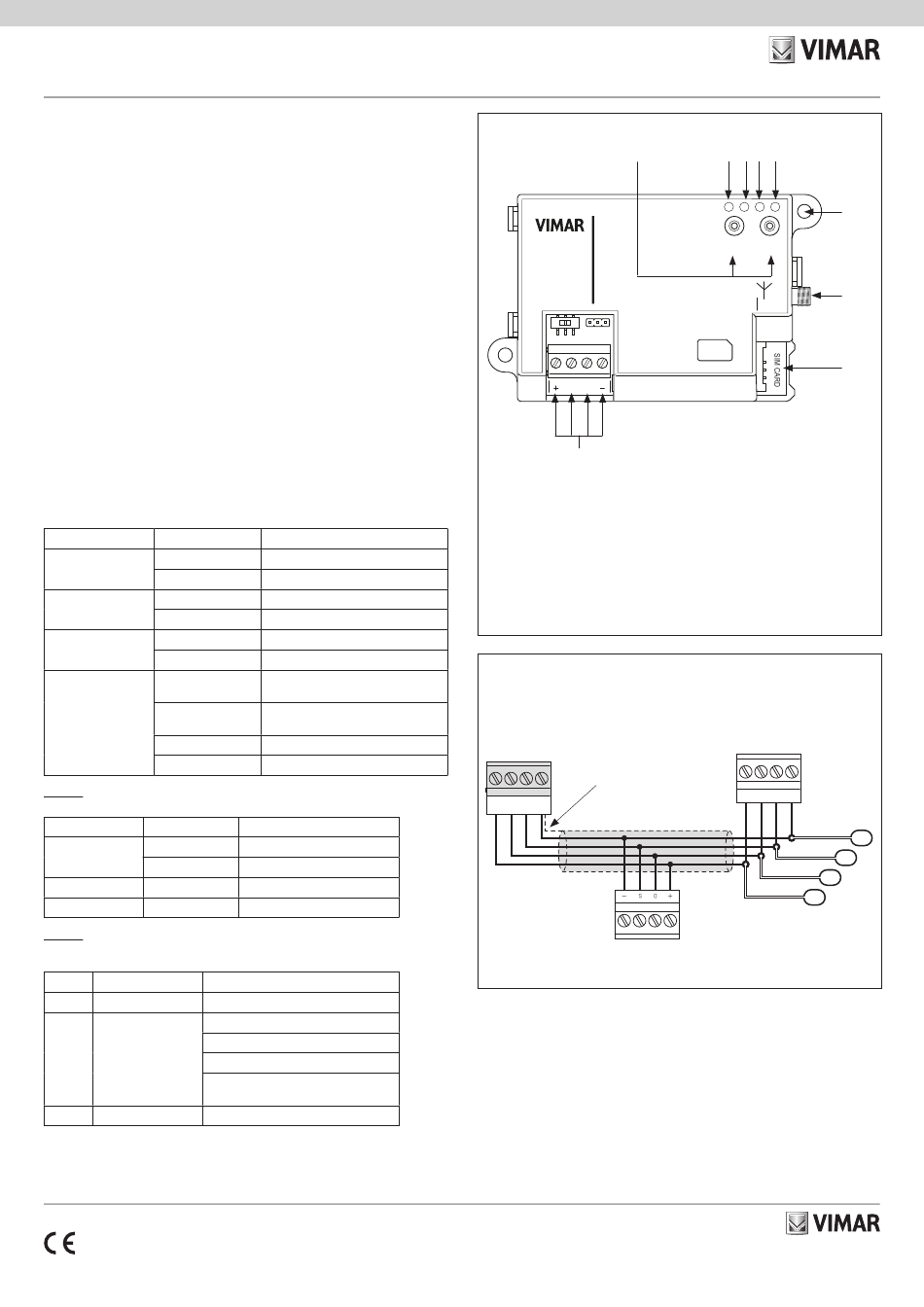

FRONTANSICHT
B
03810
4G PHONE DIALER
By-alarm Plus
1 2 3 4
D S
A
A: Klemmen +, D, S, - für den BUS-Anschluss
B: Tasten P1 und P2
C: LED L1 - Kommunikation
D: LED L2 - Notfall
E: LED L3 - Störungen
F: LED L4 - Verbindung
G: Befestigungsbohrung
H: Antennenstecker
I: Steckplatz für SIM-Karte
ANSCHLÜSSE
Steuergerät
03800
03801
03802
Geflecht
+ –
D S
BUS
Kommunikationsmodul
03810
C D E F
L1 L2 L3 L4
P1 P2
ANTENNA
SIM CARD
Andere Geräte
BUS
+ –
D S
D
+
