MONTAGE

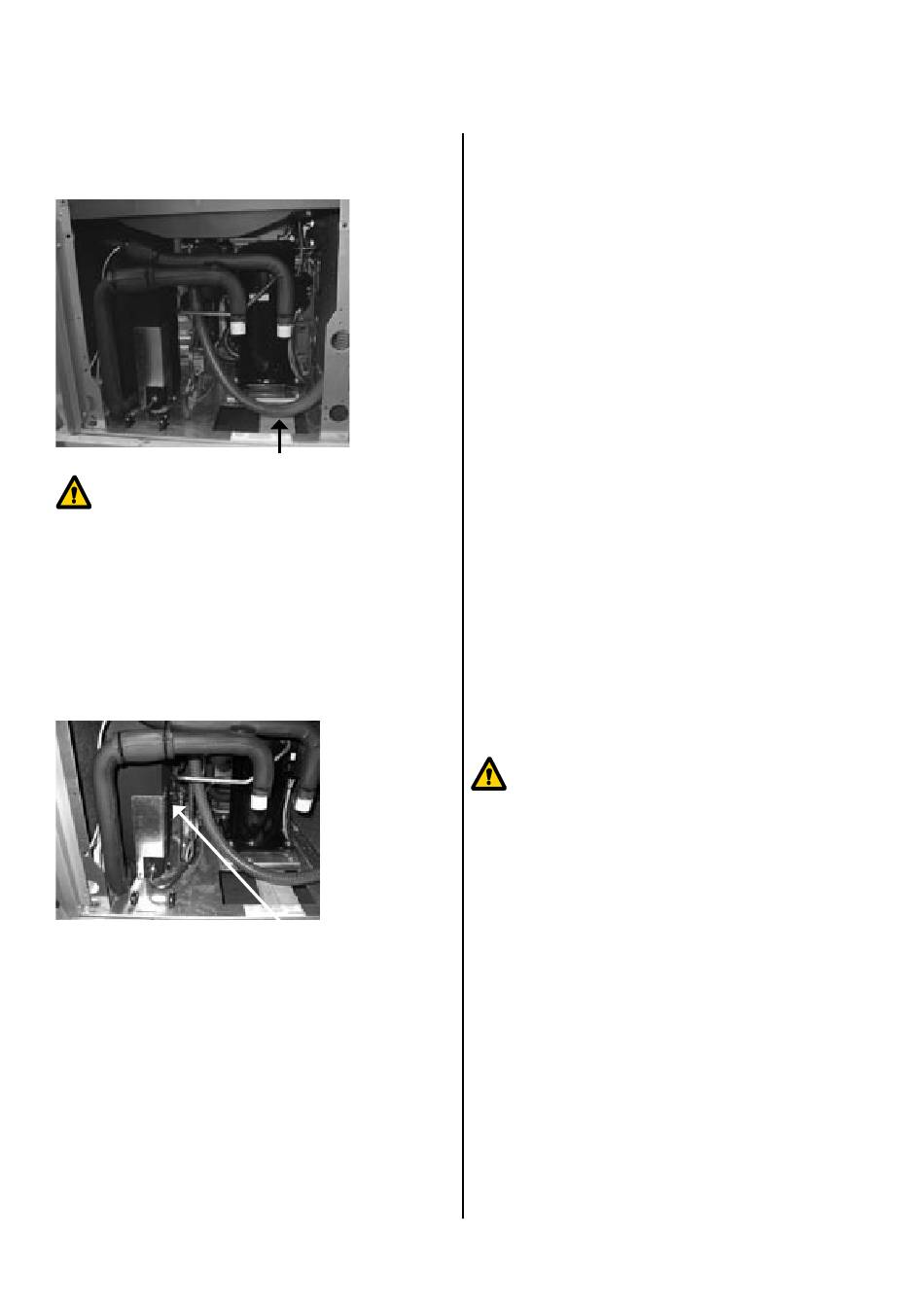

Montage / Heizwasseranschluss
Der Kondesatwasserschlauch ist im Gerät so zu
verlegen, daß keine Berührung mit Kältemittelrohren
stattfindet.
Der frostfreie Kondensatwasserablauf muss
gewährleistet sein. Siehe Sockelplan im Anhang.
Kondensator Entlüftung
Nach dem Füllen des Heizkreises mit Wasser muß der
Kondensator über das angebrachte Entlüftungsventil entlüftet
werden .
6
Montage / Hydraulische Einbindung
Die Wärmepumpe ist nach den empfohlenen Hydraulikschema
in den Heizkreis einzubinden, siehe Anhang.
Der Heizkreis ist entsprechend den gültigen Vorschriften zur
Druckabsicherung mit einem Sicherheitsventil und einem
Druckausdehnungs-gefäß auszustatten.
Des weiteren müssen Füll- u. Entleereinrichtungen,
Absperrschieber und Rückschlagventile installiert werden.
•
Überströmventil
Zur Absicherung des heizungswasserseitigen
Mindestwasserdurchsatzes durch die Wärme-pumpe muß
ein Überströmventil eingesetzt werden. Das Überströmventil
muß so dimensioniert sein, das bei abgesperrtem Heizkreis
der Mindestwasserdurchsatz durch die Wärme-pumpe
gewährleistet wird.
•
Pufferspeicher:
Bei der hydraulischen Einbindung ist ein Reihenpufferspeicher
vorzusehen. Dieser sichert bei abgesperrten Heizungsventilen
eine Mindestlaufzeit der Wärmepumpe ab. Der Min-
destheizwasserdurchsatz ist von der Heiz-leistung der
Wärmepumpe abhängig und ist aus dem technischen
Datenblatt der Wärmepumpen zu entnehmen.
Bei monoenergetischen Luft/Wasser-Anlagen wird der
Pufferspeicher in den Vorlauf vor den Überströmer eingebunden
(siehe Hydraulik-Schema).
•
Umwälzpumpe
Die Heizwasser und Brauchwarmwasserumwälzpumpen
müssen stufig ausgelegt und geregelt sein.
•
Brauchwarmwasserbereitung
Die Brauchwarmwasserbereitung mit der Heizungs-
wärmepumpe erfolgt über einen zweiten Heizwasserkreis
parallel zum Heizungskreis. Bei der Einbindung ist darauf zu
achten, daß der Rücklauf der Brauchwarmwasserbereitung
nicht durch den Pufferspeicher geführt wird. Reglungs-technisch
hat die Brauchwarmwasserbereitung Vorrang, solange diese
nicht durch das Schaltuhrprogramm gesperrt wird.
•
Brauchwarmwasserspeicher
Für die Brauchwarmwasserbereitung mit der Heizungs-
wärmepumpe sind spezielle Brauchwarmwasser-speicher
notwendig. Die Wärmetauscherfläche muß so groß sein, daß
die Wärmepumpen-heizleistung bei einer Heizwasservorlauf-
temperatur <= 55°C mit möglichst kleiner Spreizung übertragen
wird. Das Speicher-volumen ist so auszuwählen, daß auch
während einer EVU-Sperrzeit die benötigte Warmwas-
sermenge zur Verfügung steht.
In unserem Lieferprogramm bieten wir Ihnen Brauchwarmwas-
serspeicher mit speziellen Glattrohrwärmetauschern an, die auf
unsere Wärmepumpen abgestimmt sind.
- Technische Änderungen vorbehalten -
Elektronisch-drehzahlgeregelte Umwälzpumpen
dürfen nicht eingesetzt werden
830123/161130
