Fortluft
Aussen-
luft
830210G/151221
Zuluft

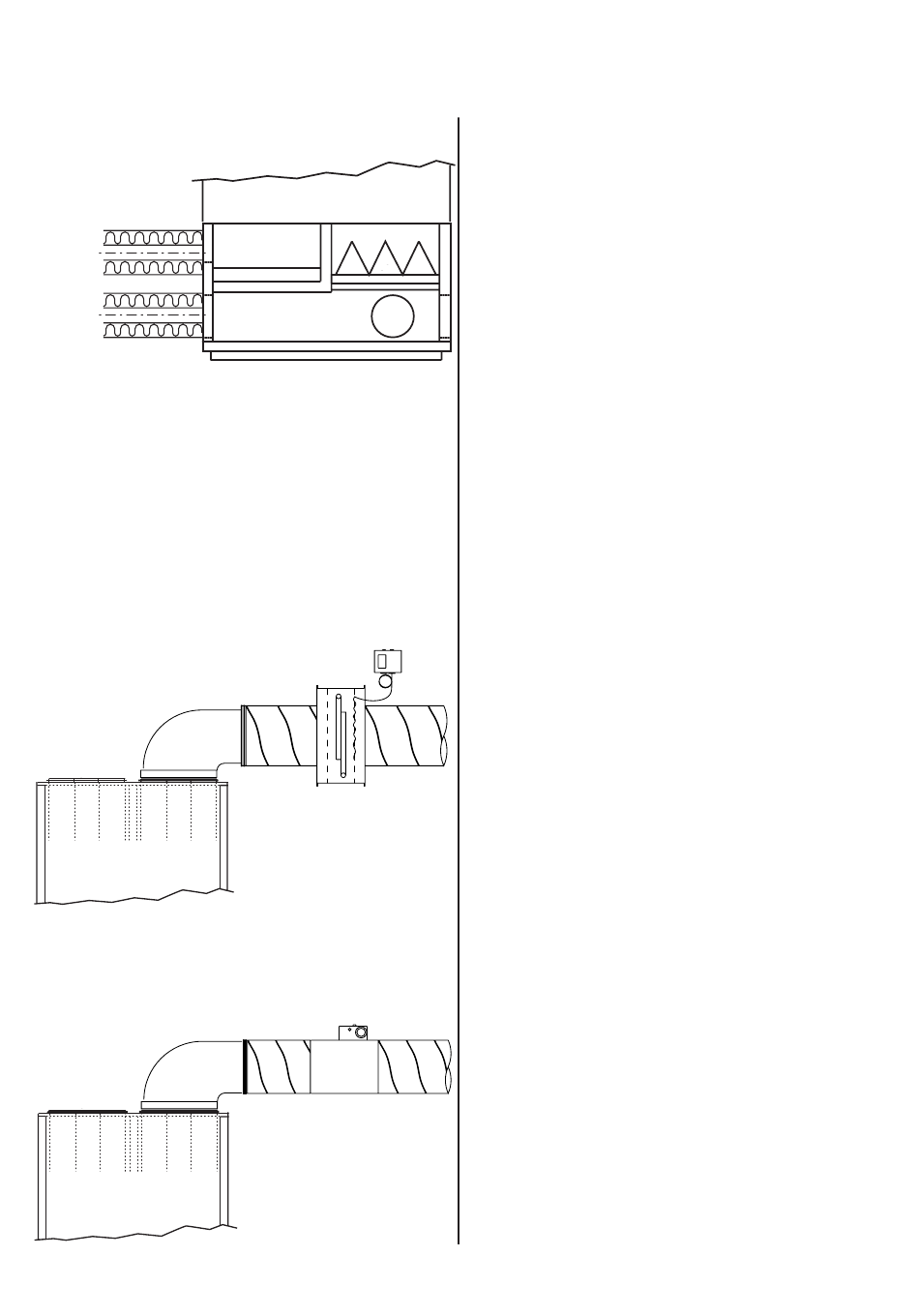

Mit Wasser-Nachheizung
am Beispiel Zuluft rechts
Mit elektrischer Nachheizung
am Beispiel Zuluft rechts
- Technische Änderungen vorbehalten -
Dämmung von Kanälen in warmen Räumen
Zuluft- und Abluftkanäle:
In einem warmen Bodenraum müssen die Zuluft- und
Abluftkanäle mit 50 mm Dämmung Alu-kaschierten
Mineralwollmatten gedämmt werden.
Zuluft- und Abluftkanäle, die in beheizten Räumen der
Wohnung/des Hauses verlegt werden, brauchen nicht
gedämmt zu werden.
Aussen-/ Frischluft- und Fortluftkanäle
In warmen Bodenräumen und beheizten Wohnräumen,
müssen die Aussen-/ Frischluft- und Fortluftkanäle mit min-
destens 50 mm Dämmung Alu-kaschierten Mineralwoll-
matten gedämmt werden. Außerdem muss die Dämmung
außen mit Plastik- oder Aluminiumfolie bekleidet werden,
um Kondensat in der Dämmung zu verhindern.
Alternativ: 19mm Kaifl exmatten, selbstklebend.
Nachheizung der Zuluft
Da der Gegenstromwärmetauscher nicht die gesamte
Wärme der Abluft für die Zuluft zurückgewinnen kann,
ist die Zuluft in der gesamten Wintersaison kälter als die
Raumtemperatur in den Wohnräumen, und zwar um ca.
1-5°C niedriger. Wenn man in den kalten Zeiten diese
niedrigere Zulufttemperatur nicht akzeptiert, kann man
eine Wasser- oder elektrische Nachheizfl äche installieren,
welche die Zuluft nachheizen kann.
Wasser-Nachheizfl äche:
Um die Wasser-Nachheizfl äche gegen Frostschäden zu
schützen, muss ein Wasser-Frostthermostat an der Anla-
ge installiert werden. Das ist in der Kombination Wasser-
Nachheizfl äche und Motorventil unbedingt erforderlich.
Der Wasser-Frostthermostatfühler wird hinter die Lamel-
len der Wasser-Nachheizfl äche montiert. Der Fühler für
die Steuerung des Motorventils wird nach der Wasser-
Nachheizfl äche in die Zuluftkanäle montiert. Der Wasser-
anschluss für die Wasser-Nachheizfl äche muss von einem
autorisierten Installateur ausgeführt werden.
Elektrische Nachheizfl äche:
Der Fühler für die Steuerung der elektrischen Heizfl äche
wird ca. 500 mm hinter der elektrischen Nachheizfl äche
in den Zuluftkanal montiert, so dass er nicht von der
Strahlungswärme der E-Heizung beeinfl usst wird.
Hinweis: Fühler nur dann erforderlich, wenn das
Lüftungsgerät auf „Zuluft"-Regelung eingestellt wird.
Siehe Gebrauchsanweisung Optima 250 Seite 6,
Betriebsmenüpunkt 7.
Installation
7
