Technische Daten, Konstruktion - Genvex GE 200AC-ST Installationsanweisung

GE 400AC-ST

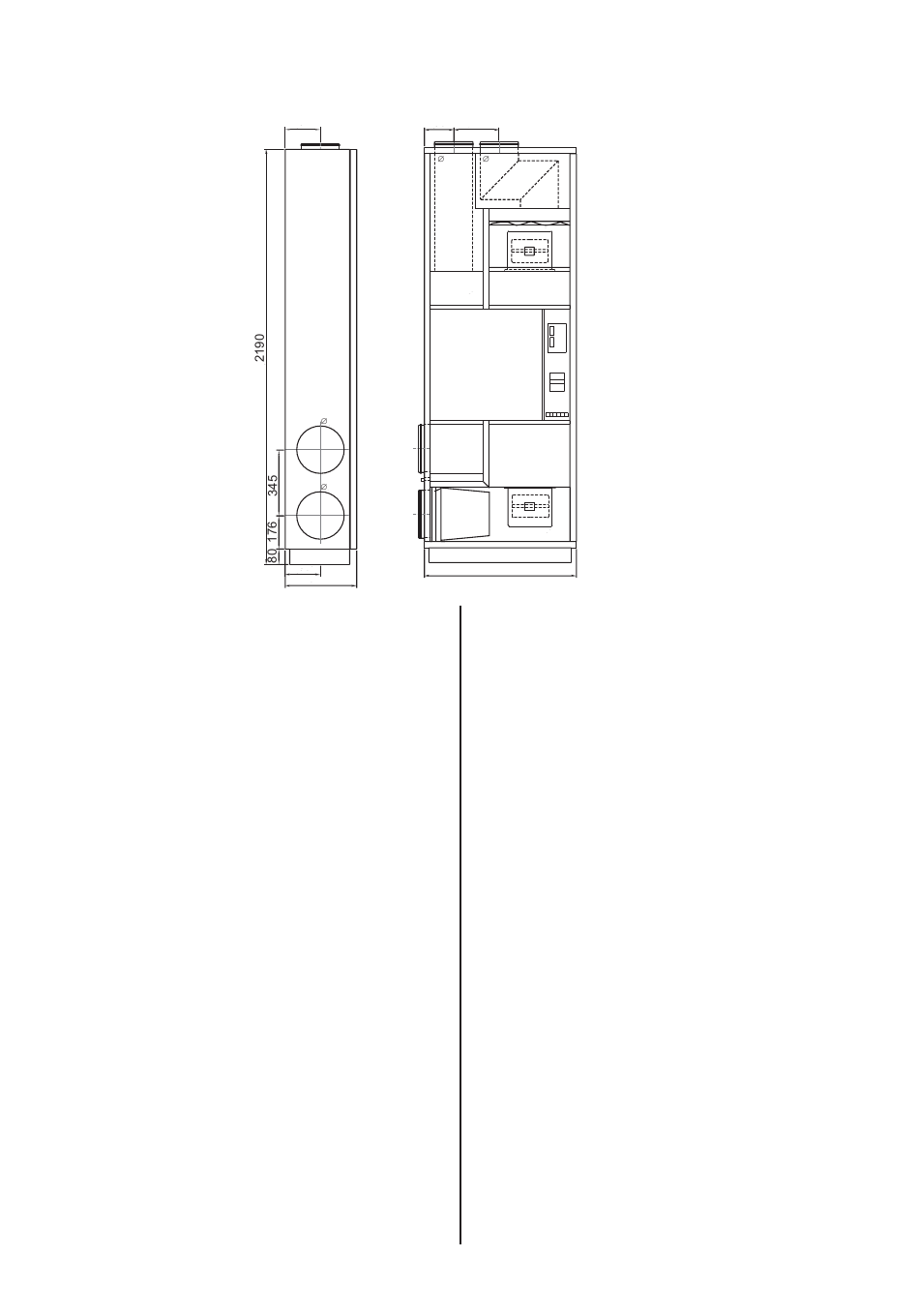

Maßskizze
Maße in mm
Ausführung:
Zuluft links
Konstruktion
Hauptmaße:
(H x B x T) ohne Stutzen
2190 x 800 x 377 mm
Gehäuseaufbau:
Doppelwandiges feuerverzinktes Stahlblech
mit 30 mm Dämmung;
aussen und innen weiß-pulverlackiert RAL 9010
Kanalanschluss:
je 1 x ø200 mm (Nippelmaß) mit Gummiringdichtung für ZUL/ABL
je 1 x ø250 mm (Nippelmaß) mit Gummiringdichtung für AUL/FOL
Vorderer Fassadenteil mit Längsscharnieren
Scharnier-Deckel mit Schnellverschlussschrauben
für Filterwechsel
Sonstige Deckel mit 6 mm-Gewindeschrauben
Gegenstromwärmetauscher
Seewasserbeständiges Aluminium
Kondensatwanne
Edelstahl
Kondensatablauf
Edelstahl-Stutzen ø15 mm (außen)
Filter:
Zuluft
F7 Taschenfi lter
Abluft
G4 Planfi lter
Gewicht
185 kg
Technische Daten
16
Lüftungsgerät mit Wärmetauscher
186 155
200
4
250
2
11
12
250
1
8
186
377
-
Technische Änderungen vorbehalten
240
200
3
9
7
5
10
6
800
Elektrischer Anschluss
1 x 230 V + N + PE, 16 A, 50 Hz
Ventilatoren-Typ
D2E 160 AB
Kondensator für Ventilatoren
10,0 µF
Ventilatoren-Motoren 230 V AC:
Normmotoren
IEC 38
Isolationsklasse
B
Schutzklasse
IP 44
Motorgrösse (max. pro Motor)
Drehzahl
1850 U/min
Leistungaufnahme (max. pro Motor)
410W
Stromverbrauch (max. pro Motor)
1,8A
1)
Wärmerückgewinnung : ca. 2100 (bei 180 m³/h Abluft)
Elektrisches Wirkverhältnis (Rückgewinnung zu Aufnahmeleis-
tung Ventilatoren): 8,7
1) Wärmerückgewinnung (W) bei Abluft
(+20°C; rel. Feuchte = 50%) und Aussenluft -3°C
-
1: Frischluft (Aussenluft)
2: Fortluft
3: Abluft
4: Zuluft
5: Gegenstromwärmetauscher
6: Zuluftventilator
7: Abluftventilator
8: Zuluftfi lter
9: Abluftfi lter
10: Anschlusskasten
11: Kondensatwanne
12: Kondensatablauf 15 mm
830210G/151221
