INSTALLATION
Das Kommunikationsmodul 03810 verfügt nicht über einen integrierten Sabotageschutz, so
dass die verwendeten Kabel etwaigen Manipulationen ausgesetzt sind.
Die Anschlüsse und das Gerät selbst sollten daher durch den Einbau in einem Gehäuse
geschützt werden, u.z.:
• Dose des Steuergeräts mithilfe der entsprechenden Bohrungen
• Abzweigdose
• Schaltkasten
Hinweis: Zwecks Entsprechung mit der Norm 50131 müssen Gehäuse und Gerät mit
Sabotageschutz versehen werden.
L 2
L 1
0 3 8 1 0
L E R
N E D IA
4 G P H O
P lu s
B y -a la rm
4
3
2
1
S
D
1.Geeignete Installationsposition des Geräts und der Antenne wählen. Bei Verwendung der
Steuergerätedose ist die Spannungsversorgung durch Trennen der Netzspannung (230 V~)
sowie der Pufferbatterie zu unterbrechen.

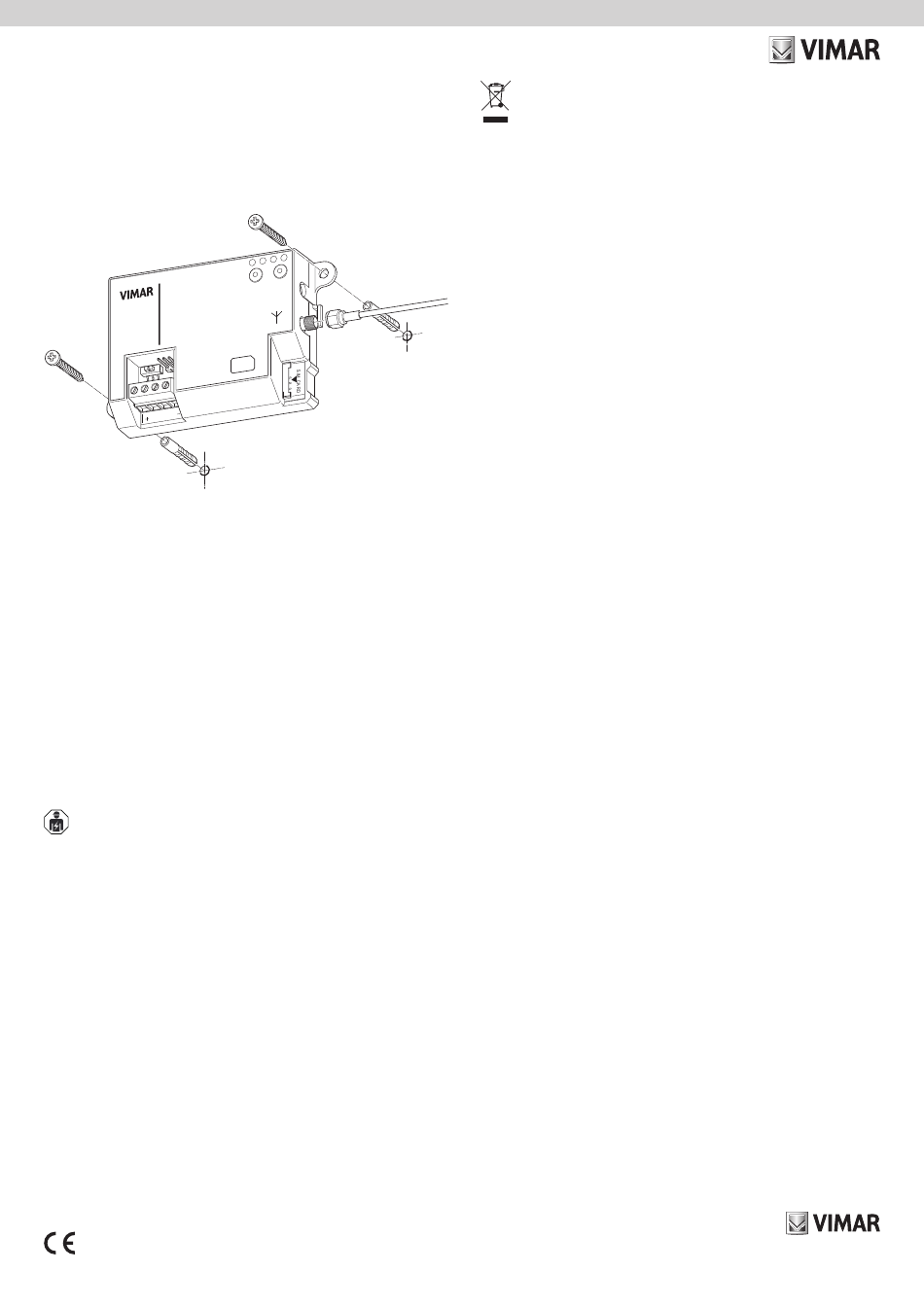

2. Das Gerät in der Dose befestigen. Bei Verwendung der Steuergerätedose das
Kunststoffgehäuse an die rückseitigen Gewindebohrungen schrauben.
3. SIM-Karte einlegen.
4. Antenne verkabeln.
5. Kommunikationsmodul verkabeln.
6. Das Gerät konfigurieren. Das Blinken der LED L1 weist darauf hin, dass das
Kommunikationsmodul vom Steuergerät erfasst wurde und korrekt mit diesem kommuniziert.
7. Die Antenne an der Stelle mit bestem Signalpegel anbringen. Der Signalpegel kann anhand
der Taste P1 sowie mit der Software By-alarm Manager Plus angezeigt werden.
9. Auf das Blinken der LED L4 warten, womit die Registrierung mit dem Netz oder eine
Datenübertragung gemeldet wird.
10. Anhand der Software By-alarm Manager Plus prüfen, ob der Dienst „VoLTE" aktiv ist;
andernfalls den Telefonanbieter zur Aktivierung des Dienstes kontaktieren.
11. Die Dose schließen. Bei Verwendung der Steuergerätedose die Netzspannung (230 V~)
wiederherstellen und die Pufferbatterie anschließen.
KONFIGURATION
Für alle Details die Installationsanleitung des Systems By-alarm Plus sowie die Anleitung der
Software By-alarm Plus Manager einsehen.
INSTALLATIONSVORSCHRIFTEN
• Installation und Konfiguration müssen durch Fachpersonal gemäß den im Anwendungsland
des Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen.
MERKMALE
• Versorgungsspannung vom Bus: 9 bis 15 V
• Stromaufnahme
- in Standby 70 mA
- beim Rufen: 540 mA max
• Frequenzbereich: 800 MHz, 1800 MHz, 2100 MHz und 2600 MHz
• Übertragene Funkleistung:
- für 2 und 3G: 2 W (33 dBm)
- für 4G: 200 mW (23 dBm)
• Antenne: 1,5 m Kabel, SMA-Stecker und Magnetbasis
• Betriebstemperatur: -10 bis +40 °C
• Relative Feuchtigkeit: ≤ 75% ohne Kondensation
• Sicherheitsgrad: 3
• Isolationsklasse: II
• Abmessungen (L x H x T): 108 x 64 x 24 mm
• Gewicht: 77 g
NORMKONFORMITÄT.
RED-Richtlinie. RoHS-Richtlinie.
Normen EN 301 489-52, EN 301 511, EN 62311, EN 62368-1, EN 50130-4, EN 50130-5, EN
55032, EN 50131-3, EN 50131-10, EN 50136-2, EN IEC 63000.
Vimar SpA erklärt, dass die Funkanlage der Richtlinie 2014/53/EU entspricht. Die vollstän-
dige Fassung der EU-Konformitätserklärung steht im Datenblatt des Produkts unter der
Internetadresse www.vimar.com zur Verfügung.
REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei enthalten.
03810 01 2302
L 4
L 3
P 2
P 1
N A
A N T E N
R D
S IM C A
WEEE-Richtlinie über Elektro- und Elektronik-Altgeräte - Benutzerinformation
Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder der Verpackung weist darauf hin, dass das Produkt am
Ende seiner Lebensdauer getrennt von anderen Abfällen zu sammeln ist. Der Benutzer muss das Altgerät bei den im Sinne
dieser Richtlinie eingerichteten kommunalen Sammelstellen abgeben. Alternativ hierzu kann das zu entsorgende Gerät
beim Kauf eines neuen gleichwertigen Geräts dem Fachhändler kostenlos zurückgegeben werden. Darüber hinaus besteht
die Möglichkeit, die zu entsorgenden Elektronik-Altgeräte mit einer Größe unter 25 cm bei Elektronikfachmärkten mit einer
Verkaufsfläche von mindestens 400 m
2
kostenlos ohne Kaufpflicht eines neuen Geräts abzugeben. Die korrekte getrenn-
te Sammlung des Geräts für seine anschließende Zuführung zum Recycling, zur Behandlung und zur umweltgerechten
Entsorgung trägt dazu bei, mögliche nachteilige Auswirkungen auf die Umwelt und auf die Gesundheit zu vermeiden und
fördert die Wiederverwertung der Werkstoffe des Geräts.
