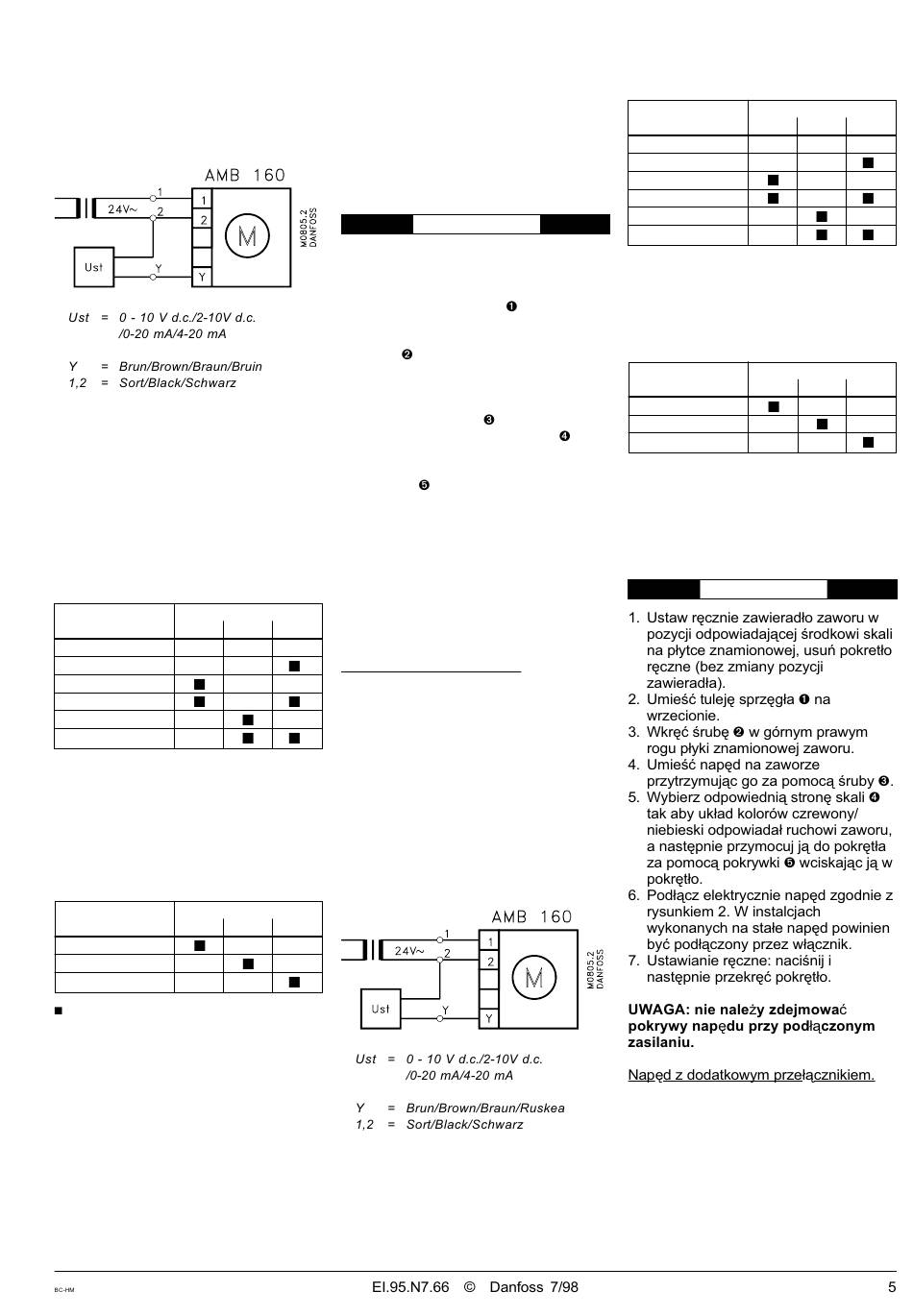

Aansluitingen AMB 160,
0 - 10 V, 4 draads
________ 1 (zwart)
24 V ac/dc
________ 2 (zwart)
Stuur-
signaal Y _____Bruin 0 - 10 V dc (plus)
De voedingsspanning van de servomotor
is 24 V AC of DC en wordt angesloten op
de zwarte aders 1 en 2 van de
aansluitkabel.
De motor is geschikt voor stuursignalen
van 0 - 5 V, 1 - 5 V, 0 - 10 V, 2 - 10 V, 0 -
20 mA en 4 - 20 mA.
Fabrieksinstelling: 0 - 10 V. Andere sig-
nalen in te stellen d.m.v. jumpers op de
print onder het deksel (zie onderstaande
tabel 1).
Signaal
D
0 - 5 V
1 - 5 V
0 - 10 V
2 - 10 V
0 - 20 mA
4 - 20 mA
Het stuursignaal (Y) wordt op de bruine
draad aangesloten.
De looptijd van de motor is 120 S
(fabrieksinstelling) maar kan d.m.v.
jumpers gewijzigd worden in 60 S of
90 S (zie onderstaande tabel 2).
Looptijd
60 S
60 S
90 S
120 S
= jumper geplaatst zodat de twee stiften worden
kortgesloten
De draairichting is standaard rechtsom
(met de klok mee) naar gesloten stand bij
0 V stuursignaal. Door het verwijderen
van de jumper DIR wordt de draairichting
omgekeerd.
Bij inschakeling van de voedings-
spanning zal de servomotor, ongeacht
de sturing, altijd eerst met een snelheid
van 90 S naar de gesloten stand volgens
jumper DIR lopen, alvorens met de
ingestelde looptijd naar de gewenste
stand volgens het stuursignaal te gaan.
1. Käännä venttiili asentoon 5 (= keskelle
säätöaluetta) ja irroita käsikahva
ilman että asento muuttuu.
2. Työnnä kytkinkappale
siten, että akseli menee pohjaan
saakka.
3. Ruuvi
yläkulmaan.
4. Työnnä moottori kytkinkappaleen
päälle ja kiinnitä moottori keskeltä
käsikahvaa pultilla
5. Valitse sininen/punainen taulu
venttiilin avautumissuunnan mukaan
ja paina taulu kiinni käsikahvaan
kannella
6. Kytke moottori sähkökaavion (kuva 2)
mukaan. Kiinteässä asennuksessa on
ennen moottoria asennettava
kaikkinapainen kytkin.
7. Venttiilin käsikäyttö: Paina ja käännä
samalla käsikahvaa.
Jumper
VAROITUS: Ennen kuin avaat
C
O
moottorin, kytke virta pois päältä!
Moottori lisämikrokytkimellä
Sähkökytkentä tehdään kuvan 3
mukaan. Kytkentäasennon säätö: Avaa
moottorin kansi ja aseta valkoinen
kytkinlevy toivottuun asentoon.
Sähkökytkentä AMB 160, 0 - 10V
24 VAC/DC
Ohjaus-
signaali Y
Jumper
90 S
120 S
SUOMEKSI
akselille
kiinnitetään venttiilin oikeaan
.
.
______ 1 (musta)
______ 2 (musta)
_____ Ruskea (0 - 10VDC)
Syöttöjännite 24 V AC/DC kytketään
riviliiitinnumeroihin 1 ja 2. Seuraavia
ohjausviestejä voidaan käyttää: 1 - 10
VDC, 2 - 10 VDC, 0 - 5 VDC, 1 - 5 VDC.,
0 - 20 mA ja 4 - 20 mA (ks. taulukko).
Jumpperi
Signaali
D
0 - 5 V
1 - 5 V
0 - 10 V
2 - 10 V
0 - 20 mA
4 - 20 mA
Tehdasasettelu on 0 - 10 VDC.
Ohjaussignaali (Y) kytketään ruskealla
johtimella. Seuraavat moottorin
nopeudet on mah-dollista asettaa: 60
sek, 90 sek, 120 sek. Moottorin
tehdasasettelu on 120 sek.
Jumpperi
Moottorinopeudet
60 S
60 S
90 S
120 S
Suljettu asento"clockwise" CW voidaan
muuttaa siirtämällä "jumpperi" kytkin
"DIR". Suljettu asento on sitten
"counterclockwise" CCW.
Jumpperikytkimet sijaitsevat moottorin
kannen alla.
POLSKI
C
O
90 S
120 S
