Danfoss AVDA Serie Instruktion

1
5
DANSK
Overstrømningsventil
Montering
Type AVDA skal monteres med gennem-
strømning i pilens retning, øvrig
orientering efter forholdene. Det anbe-
fales at indbygge et filter, fx Danfoss
type FV, i installationens tilgang.

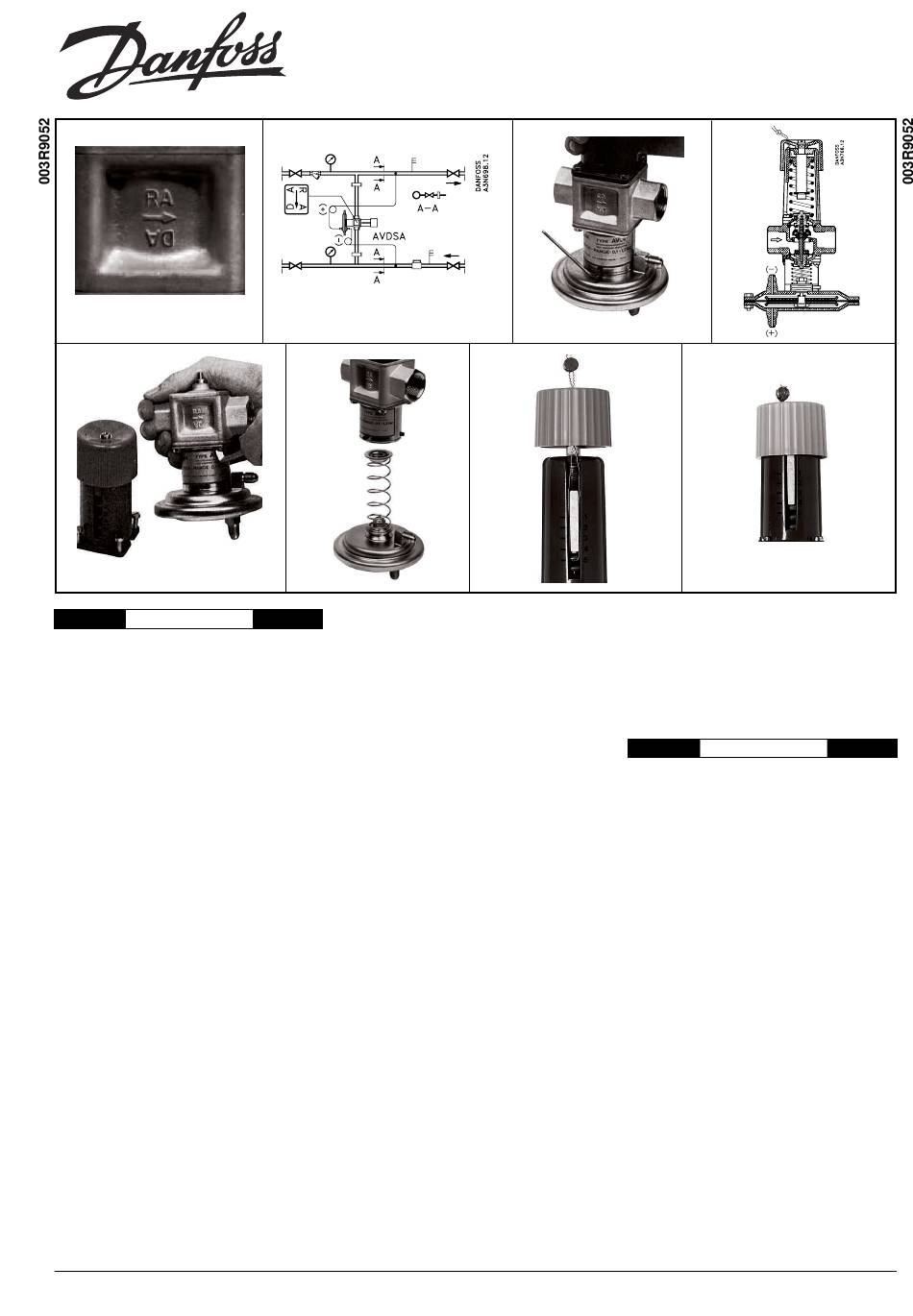

Bogstaverne RA-DA, fig. 1
Når type AVDA arbejder som over-
strømningsventil, fig. 2 (d.v.s. som
åbneventil), skal bogstaverne RA læses
retvendt, når ventilen holdes, så
membranhuset peger nedad.
Skal type AVDA arbejde som differens-
trykregulator eller som mængde-
begrænser (d.v.s. som lukkeventil), skal
bogstaverne DA læses retvendt.
Ændring af ventilfunktionen
Type AVDA leveres som åbneventil, d.v.s.
den åbner ved stigende differenstryk.
Skal den arbejde som lukkeventil, gør da
følgende: Indstil ventilen på 0. Frigør de
8 skruer, der sammenholder over- og
underpart til ventilhuset, fig. 5. Vend
ventilhuset. Kontroller om fjeder og
fjederskål er rigtigt placeret. Fastspænd
over- og underpart.
Overparten kan drejes i forhold til ventil-
huset for at lette skalaaflæsningen. Indstil
på 0. Frigør de 4 skruer der sammenhol-
der overpart og ventilhus. Drej overparten.
Fastspænd i den nye stilling. Drejningen
foretages med vand på anlægget.
SIBC
Instruction
2
6
Membranhuset kan drejes for at lette
montering af impulsledningerne. Løsn
underpartens 3 skruer med en 2,5 mm
nøgle, fig. 3. Drej membranhuset.
Fastspænd i den nye stilling. Drejningen
kan foretages med vand på anlægget.
Impulsledningerne monteres vandret
ud fra hovedledningerne (evt. med
nåleventiler), se snit A-A, fig 2. Studsen
(+), fig. 4, tilsluttes fremløbstrykket, og
studsen (–) returtrykket. Gennemskyl
impulsledningerne før tilslutning til
membranhuset.
Udluftning
Løsn de 2 kapillarørsomløbere på
membranhusets tilslutningsstudse.
Trykprøvning
Når anlægget trykprøves, skal begge
impulsledninger være tilsluttet og evt.
nåleventiler åbnet. I modsat fald spræn-
ger membranen. Max. prøvetryk 16 bar.
Indstilling
Det tilrådes at montere manometer-
studse i nærheden af impulsledningernes
tilslutning til hovedledningerne, indstilling
kan da foretages ved hjælp af manometre.
Bemærk at skalatallene på indstillings-
delen ikke angiver differenstrykket.
Tallene er kun referencestørrelser.
Pakdåsen kan udskiftes med vand på
anlægget. Se »Reservedele«, side 4.
Indstil på 0. Demonter membranhuset,
fig. 6. Udskift pakdåsen, og monter
membranhuset igen. Kontroller om fjeder
og fjederskål er rigtigt placeret.
VI.55.C8.60 © Danfoss 07/05
AVDA
3
7
Plombering af indstillingen, se fig. 6 og 7.
Fejlfinding
Fungerer type AVDA ikke efter hensigten
undersøg da følgende:
1. Er ventilhus og impulsledninger
monteret korrekt?
Constant flow regulator
Fitting
Flush the pipe system. It is recommended
that a strainer – for example, Danfoss
type FV – should be inserted ahead of
the valve, with the flow in the direction of
the arrow. The valve can be fitted in any
position.
Letters RA-DA. fig. 1
If type AVDA is used as a constant flow
regulator, (i.e. as an opening valve), the
letters RA must be non-inverted.
If Type AVDA is used as a differential
pressure regulator, or a flow limiter, (i.e.
as a closing valve), the letters DA must
be non-inverted.
Altering the valve function
Type AVDA is supplied as an opening
valve, i.e. it opens when the differential
pressure increases. If it is desired to use
the valve as a closing valve, proceed as
follows: Set the valve for 0. Undo the 8
screws which retain the top and bottom
parts to the valve body, fig. 5. Invert the
valve body, and chech whether the spring
and spring cup are correctly located.
Screw on the top and bottom parts again.
4
8
ENGLISH
