Potentialausgleich - Endress+Hauser Micropilot FMR67B PROFINET mit Ethernet-APL Kurzanleitung

Elektrischer Anschluss
 5 Deckel mit Sicherungsschraube; Hygienegehäuse (nur bei Staubexplosionsschutz)
11.1.2

Potentialausgleich

Der Schutzleiter am Gerät muss nicht angeschlossen werden. Potentialausgleichsleitung kann
bei Bedarf an der äußeren Erdungsklemme des Transmitters angeschlossen werden, bevor das
Gerät angeschlossen wird.
A
1 1

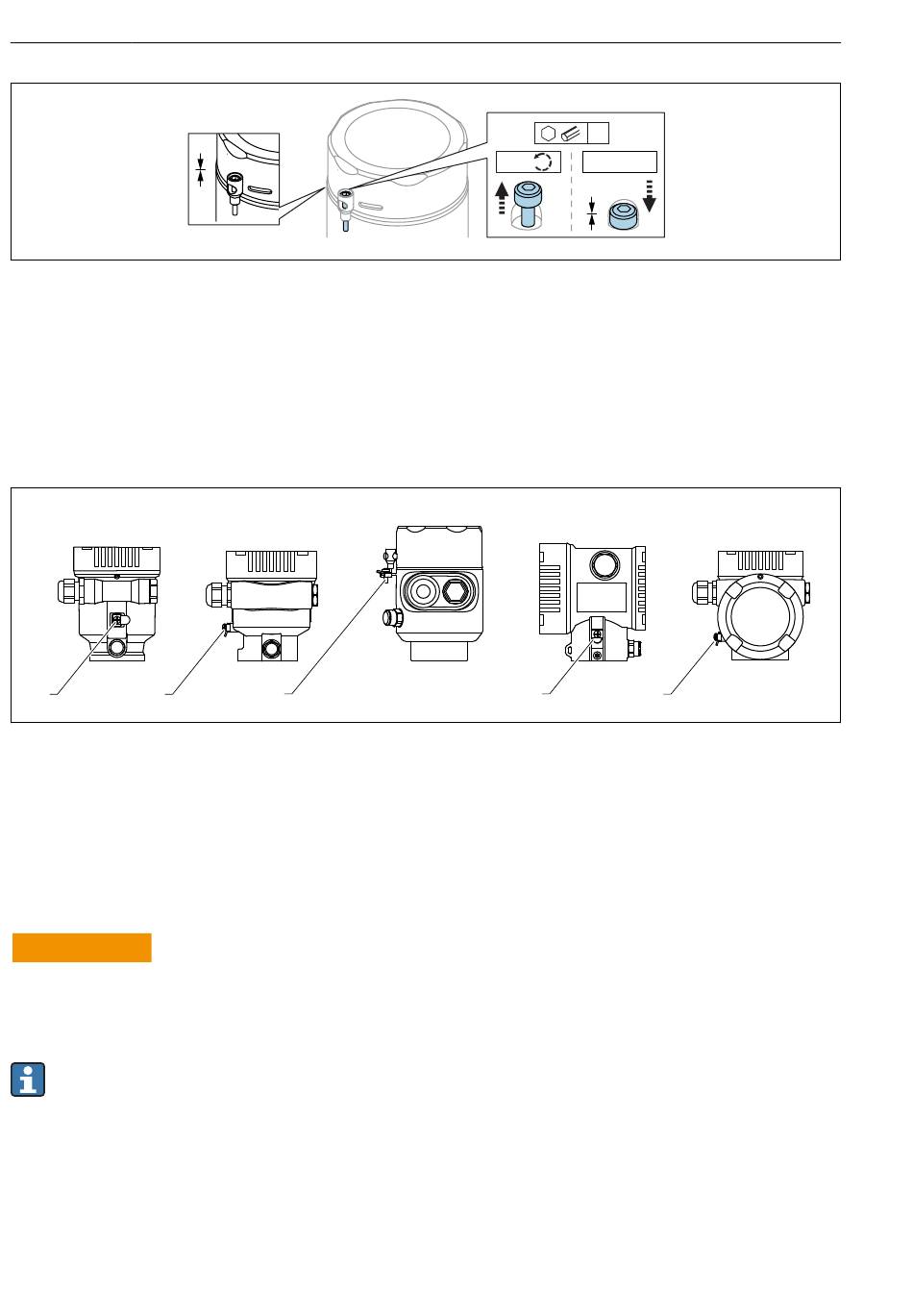

A Einkammer Gehäuse Kunststoff
B Einkammer Gehäuse Aluminium
C Einkammer Gehäuse 316L Hygiene (Ex Gerät)
D Zweikammer Gehäuse
E Zweikammer Gehäuse L-Form
1 Erdungsklemme für den Anschluss der Potentialausgleichsleitung
WARNUNG
L
Explosionsgefahr!
‣
Sicherheitshinweise sind der separaten Dokumentation für Anwendungen im explosions-
gefährdeten Bereich zu entnehmen.
Elektromagnetische Verträglichkeit optimieren
• Möglichst kurze Potentialausgleichsleitung
• Querschnitt von mindestens 2,5 mm
20
B C
1
2 (14 AWG) einhalten
Micropilot FMR67B PROFINET mit Ethernet-APL
4
0.7 Nm
7 x
D
1 1
A0050983
E
A0046583
