Micropilot FMR67B PROFINET mit Ethernet-APL

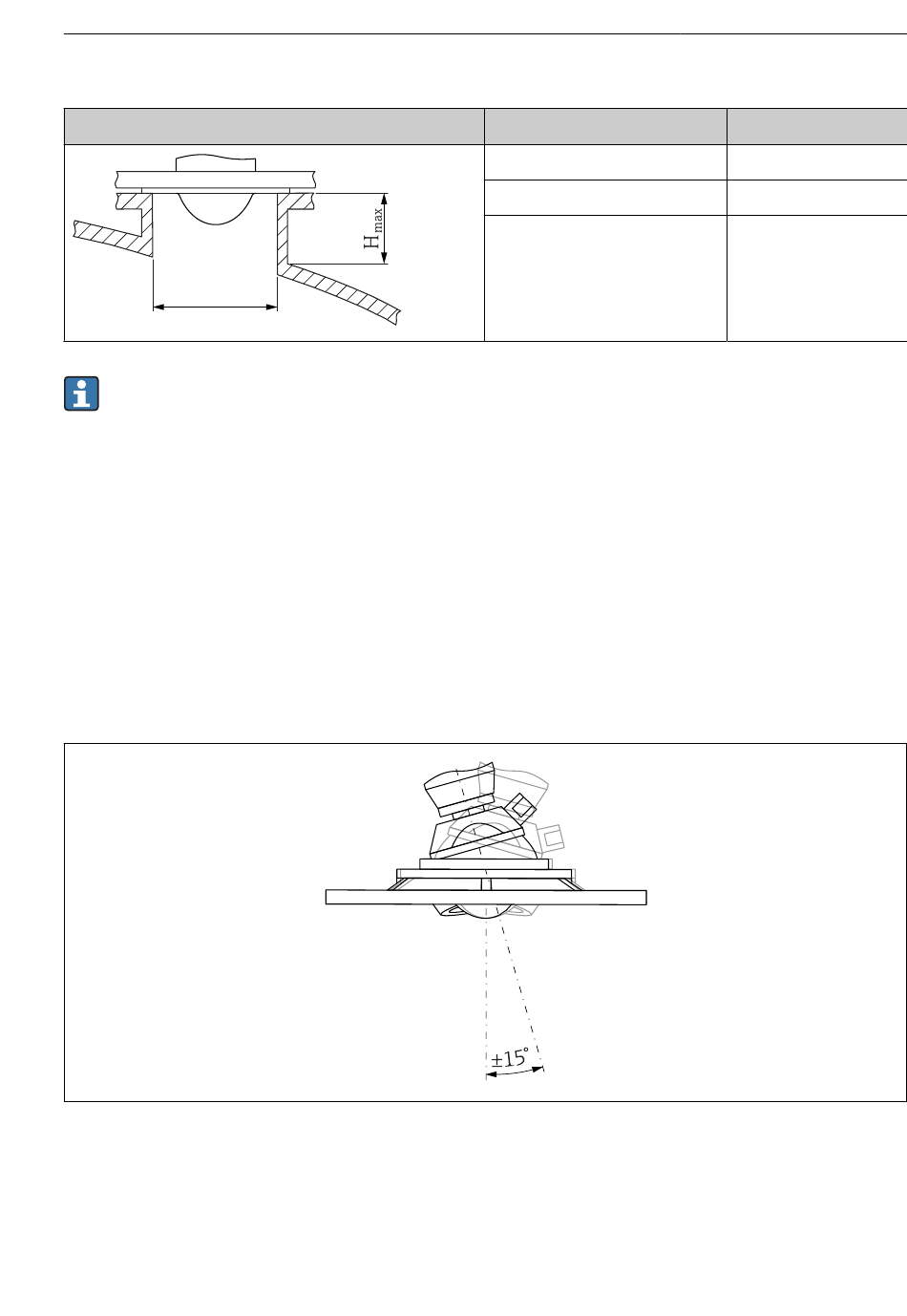

Stutzenmontage Antenne, frontbündig 80 mm (3 in)
øD
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support des
Herstellers kontaktieren
10.3.5 Antenne frontbündig 80 mm (3 in) mit Ausrichtvorrichtung
Für die Antenne frontbündig 80 mm (3 in) sind UNI-Flansche mit integrierter Ausrichtvor-
richtung erhältlich. Mit Hilfe der Ausrichtvorrichtung kann eine Neigung der Antennenachse
von bis zu 15 ° in alle Richtungen eingestellt werden. Die Ausrichtvorrichtung dient dazu, das
Messsignal optimal auf das Schüttgut auszurichten.
 2 Antenne frontbündig mit Ausrichtvorrichtung
Hinweise zum Montagestutzen
Die maximale Stutzenlänge H
Endress+Hauser
ØD
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
hängt vom Stutzendurchmesser D ab.
max
Montage
H
max
1 750 mm (70 in)
2 200 mm (88 in)
3 300 mm (132 in)
A0046592
