über den Tragschienen-Busverbinder. Es wird empfohlen, eine 630 mA Siche-
rung (mittelträge oder träge) vorzuschalten.
HINWEIS
Anzeige- und Bedienelemente
6
5
 4 Anzeige- und Bedienelemente
Wartung
Für das Gerät sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich.
4
1
2
3
4
Die gleichzeitige Einspeisung über Anschlussklemmen und Tragschienen-
Busverbinder ist nicht erlaubt! Der Abgriff von Energie aus dem Tragschie-
nen-Busverbinder zur Weiterleitung ist nicht erlaubt.
‣
Niemals die Versorgungsspannung direkt an den Tragschienen-Busverbinder
anschließen!

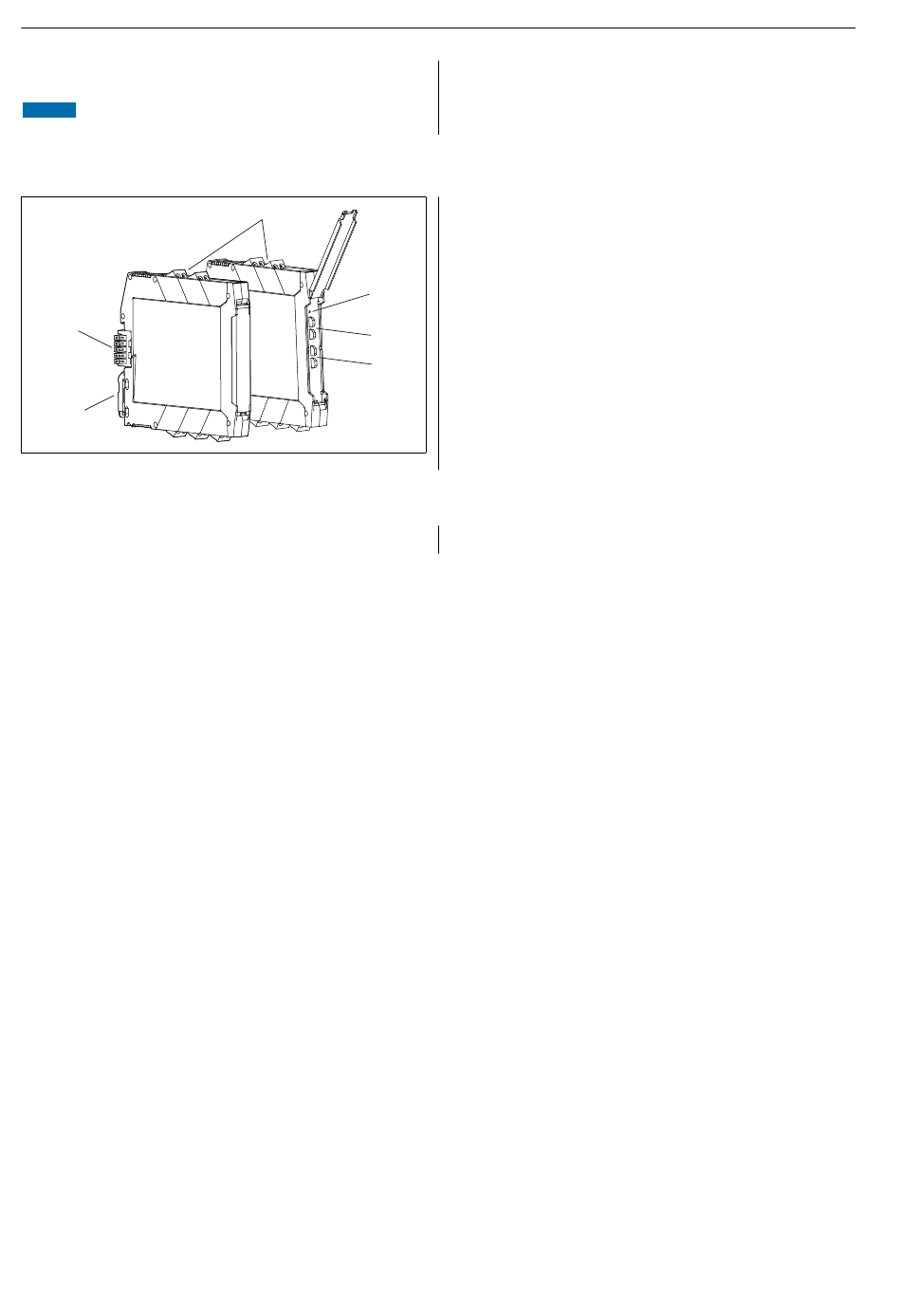

1 Steckbare Schraub- oder Push-in Anschlussklemme
2 LED grün "On" Spannungsversorgung
3 Anschlussösen zur HART Kommunikation (Kanal 1)
4 Anschlussösen zur HART Kommunikation (Kanal 2, Option)
5 Hutschienen-Clip für Tragschienenmontage
6 Tragschienen-Busverbinder (optional)
Bedienung vor Ort
Hardwareeinstellungen / Konfiguration
Am Gerät sind zur Inbetriebnahme keine manuellen Hardwareeinstellungen vor-
zunehmen.
Für den Anschluss von 2-/4-Leiter-Messumformern ist die unterschiedliche
Klemmenbelegung zu beachten. Ausgangsseitig erfolgt eine Erkennung des
angeschlossenen Systems und eine automatische Umschaltung zwischen
aktivem und passivem Betrieb.
Reinigung
Das Gerät kann mit einem sauberen, trockenen Tuch gereinigt werden.
