SCHRITT 3: Trennen der Steckverbinder vom Motor

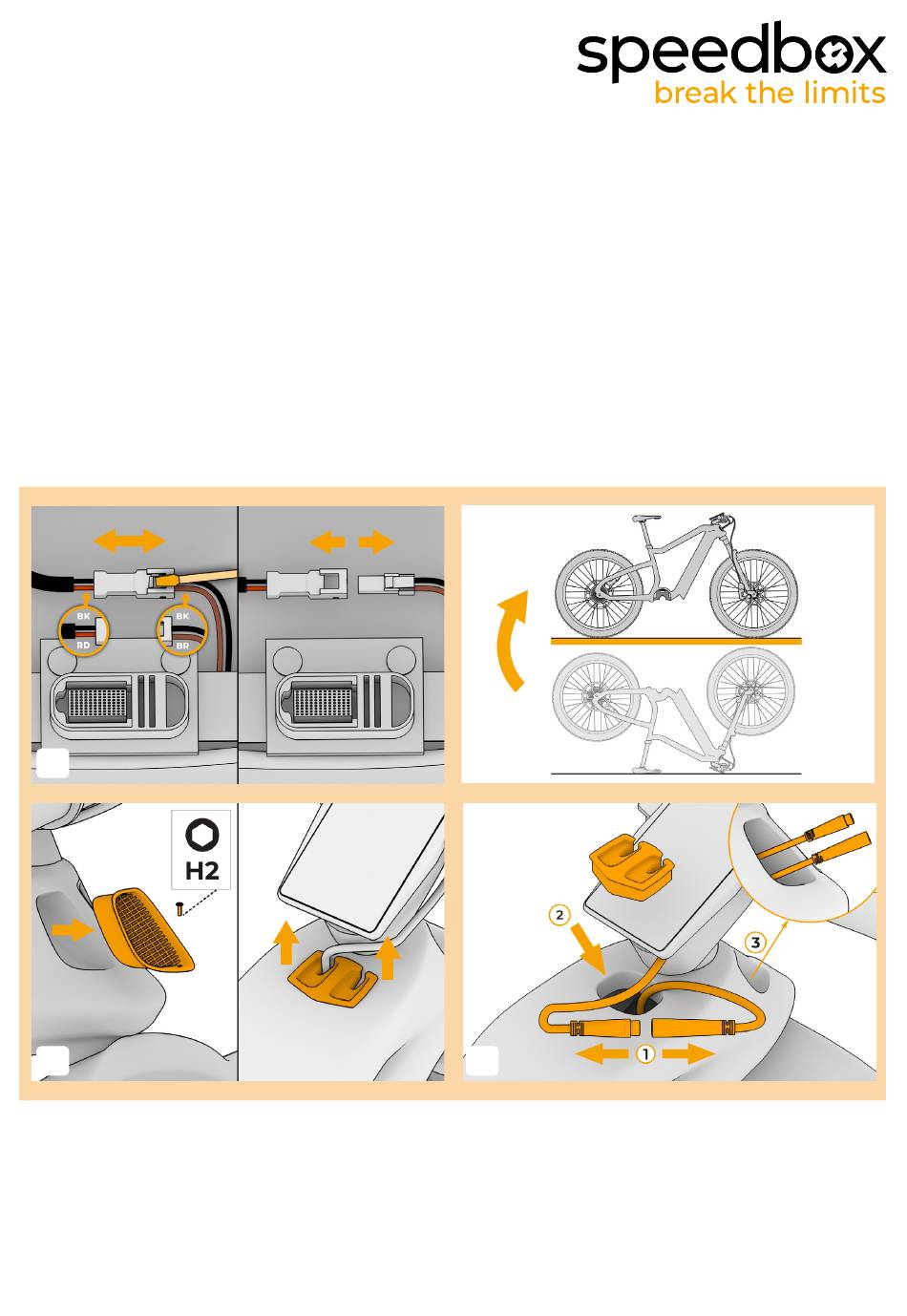

A.
Trennen Sie die Steckverbinder im Rahmen unter dem Motor mit einem kleinen flachen
Schraubendreher, wobei zwei Kabel auf jede Seite gehen - schwarz (BK) und rot (RD) auf
einer Seite und schwarz (BK) und braun (BR) auf der anderen.
B.
Drehen Sie das E-Bike auf die Reifen zurück.
C.
Mit dem Sechskantschlüssel H2 lösen Sie die Schraube, die das Kunststoffgitter hält, und
ziehen Sie das Gitter und dann die Gummitülle wie abgebildet heraus.
D.
Trennen Sie die Stecker des Kabels vom Display zum Rahmen.
1. Stecken Sie die getrennten Stecker.
2. Wieder in den Rahmen. Ziehen Sie die Stecker.
3. Durch das Loch heraus, nachdem Sie das Gitter entfernt haben, siehe Schritt 3c.
A.
C.
B.
D.
3.
