SpeedBox 3.0 für Specialized

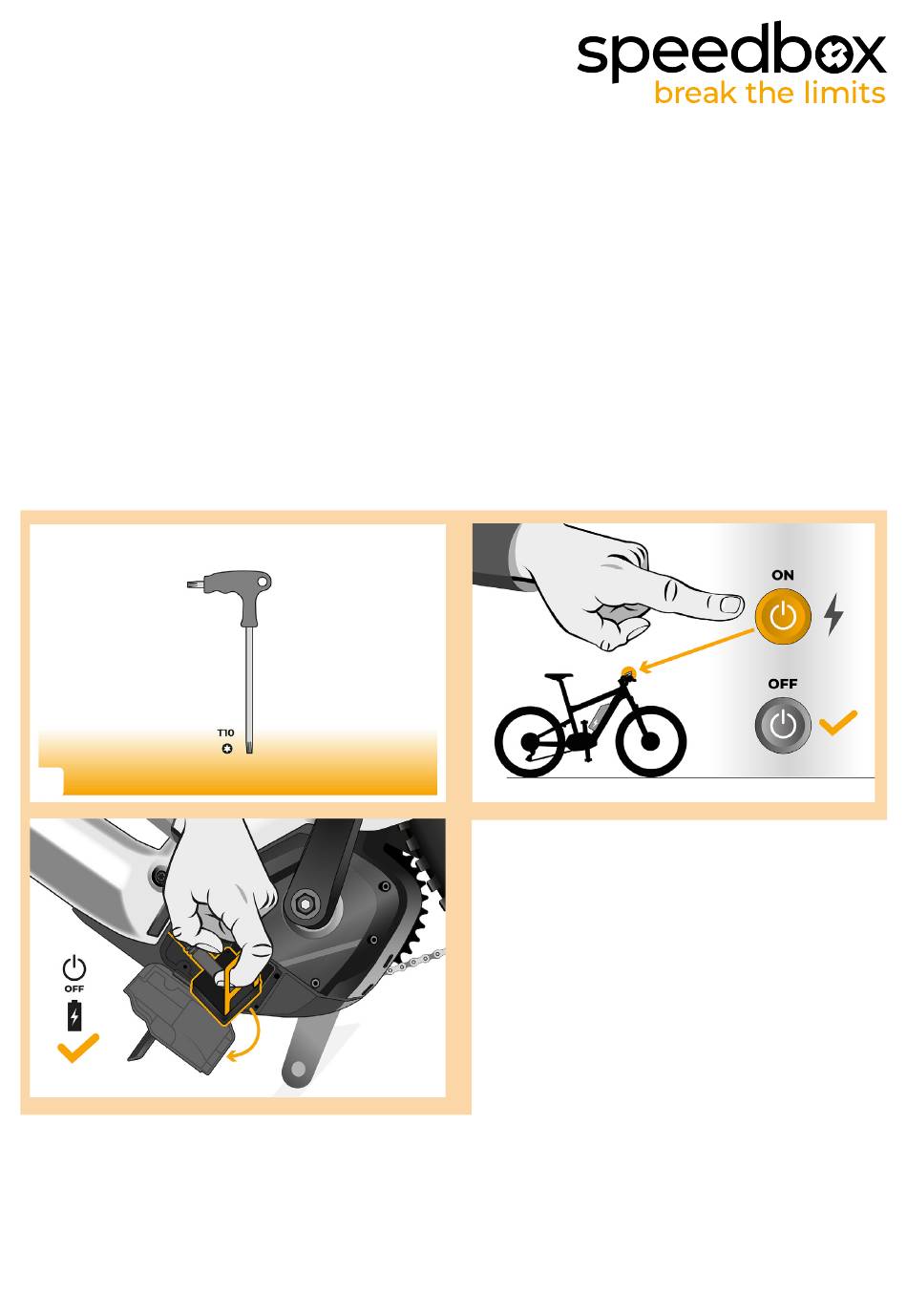

SCHRITT 1: Vorbereitung für die Installation
A.
Bereiten Sie einen Torx-Schraubendreher T10 vor.
B.
Schalten Sie das E-Bike aus.
C.
Trennen Sie die Batterie des Elektrofahrrads gemäß den Anweisungen des Herstellers.
A.
C.
B.
1.

Werbung

loading

Verwandte Anleitungen für speedbox 3.0

Inhaltszusammenfassung für speedbox 3.0

  • Seite 1 SpeedBox 3.0 für Specialized SCHRITT 1: Vorbereitung für die Installation Bereiten Sie einen Torx-Schraubendreher T10 vor. Schalten Sie das E-Bike aus. Trennen Sie die Batterie des Elektrofahrrads gemäß den Anweisungen des Herstellers.
  • Seite 2 SCHRITT 2: Demontage der TCU-Einheit Entfernen Sie die TCU-Einheit vom Elektrofahrradrahmen mit einem Torx T10 Schraubendreher. Entfernen Sie die TCU-Einheit zusammen mit den Anschlüssen vom Rahmen des E-Bikes. SCHRITT 3: Trennen der Steckverbinder vom Motor Trennen Sie den Stecker des Kabels, das zum Motor führt.
  • Seite 3 SCHRITT 4: Installation des SpeedBox Tuning Schließen Sie den Stecker des Kabels, das zum Motor führt, wieder an die TCU-Einheit an. Beachten Sie, dass die Steckerverriegelungen richtig positioniert sind. Überprüfen Sie vor dem Zusammenbau des Motors die korrekte Verdrahtung, wie in der...
  • Seite 4 SCHRITT 5: Einbau der TCU-Einheit Setzen Sie die TCU zusammen mit der SpeedBox wieder in den E-Bike-Rahmen ein. Schrauben Sie es mit einem T10-Torx-Schraubendreher wieder in den E-Bike-Rahmen.
  • Seite 5 SCHRITT 6: Überprüfung der Tuning-Funktion Schließen Sie die Batterie wieder an und schalten Sie das Elektrofahrrad ein. SpeedBox wird nach dem zweiten Einschalten des E-Bikes mit einer voreingestellten Höchstgeschwindigkeit von 50 km/h aktiv. Die aktuell eingestellte maximale Unterstützungsgeschwindigkeit können Sie überprüfen, indem Sie nacheinander zwischen den beiden Unterstützungsmodi wechseln (+ - + -).
  • Seite 6 Zoll-Einheiten. Durch Umschalten des Modus und kurzes Aktivieren der WALK- Funktion erhöhen Sie den Raddurchmesser um Zehntel-Zoll. Achtung! Vor eventuellem Abbau des SpeedBox-Geräts setzen Sie die Geschwindigkeitsbegrenzung wieder auf 25 km/h zurück. Alle Einstellungen werden erst nach dem zweiten Neustart des Elektrofahrrads wirksam.
  • Seite 7 Ebike Electronic s.r.o. Rybna 716/24 | 110 00 Praha 1 | Czech Republic | ID: 05553555 | VAT: CZ05553555...
