speedbox 3.1 B.Tuning Bedienungsanleitung

Für tq
Vorschau ausblenden Andere Handbücher für 3.1 B.Tuning:

Inhaltsverzeichnis

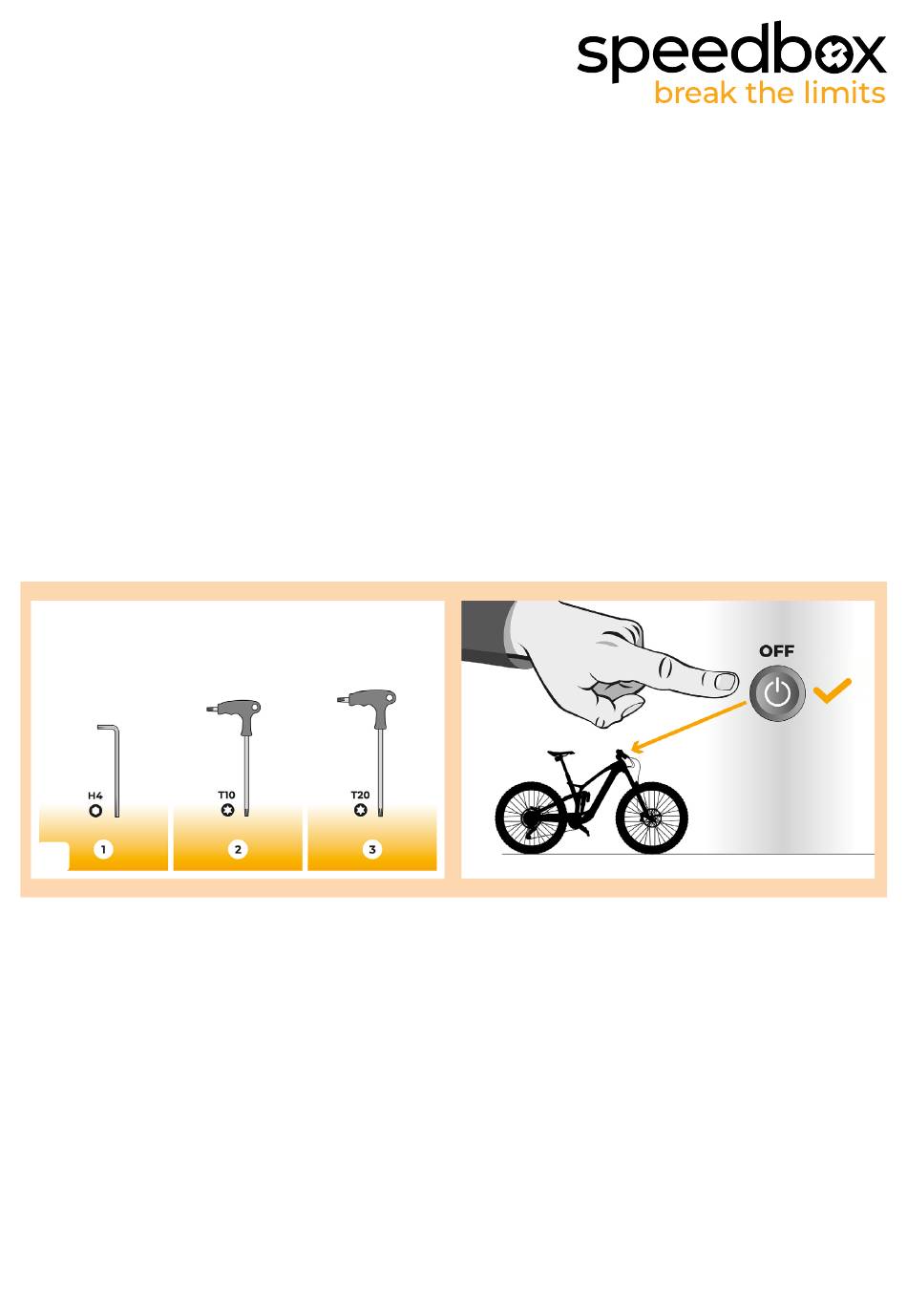

SpeedBox 3.1 B.Tuning für TQ
SCHRITT 1: Vorbereitung für die installation
A.
Bereiten Sie die folgenden Werkzeuge vor (Werkzeug kann je nach Ausführung des
E-Bikes variieren):
1. Sechskantschlüssel H4
2. T10 Torx-Schraubendreher
3. T20 Torx-Schraubendreher
B.
Schalten Sie das E-Bike aus.
A.
B.
1.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für speedbox 3.1 B.Tuning

Inhaltszusammenfassung für speedbox 3.1 B.Tuning

  • Seite 1 SpeedBox 3.1 B.Tuning für TQ SCHRITT 1: Vorbereitung für die installation Bereiten Sie die folgenden Werkzeuge vor (Werkzeug kann je nach Ausführung des E-Bikes variieren): 1. Sechskantschlüssel H4 2. T10 Torx-Schraubendreher 3. T20 Torx-Schraubendreher Schalten Sie das E-Bike aus.

  • Seite 2: Schritt 2: Demontage Des E-Bike-Rahmens

    SCHRITT 2: Demontage des e-bike-rahmens Die Demontage der Motorabdeckung kann je nach Bauweise des E-Bikes variieren. Drehen Sie das E-Bike mit dem Motor nach oben. Schrauben Sie die Batteriesicherungsschraube mit einem H4-Inbusschlüssel aus dem Rahmen. Schrauben Sie die Motorabdeckung mit einem H4-Inbusschlüssel vom Rahmen ab und entfernen Sie sie.

  • Seite 4: Schritt 3: Demontage Des Tq-Displays

    SCHRITT 3: Demontage des TQ-Displays Schrauben Sie das TQ-Display mit einem Torx-Schraubendreher T10 aus dem E-Bike- Rahmen. Ziehen Sie das TQ-Display zusammen mit den Steckverbindern aus dem E-Bike-Rahmen heraus. Trennen Sie den Kabelstecker, der zum Motor führt.

  • Seite 5: Schritt 4: Installation Des Speedbox Tuning

    SCHRITT 4: Installation des SpeedBox Tuning Schließen Sie das SpeedBox Tuning-Gerät an die getrennten Steckverbinder zwischen dem TQ-Display und dem Motorkabel (Schritt 3) an. Achten Sie darauf, dass die Verriegelungen der Stecker korrekt ineinander greifen. Führen Sie nun die beiden langen Kabel durch den Rahmen des E-Bikes über die Öffnung des TQ-Displays hinunter zum Motor.

  • Seite 6: Schritt 5: Montage Des Tq-Displays

    SCHRITT 5: Montage des TQ-Displays Setzen Sie das TQ-Display zusammen mit dem SpeedBox-Gerät wieder in den E-Bike- Rahmen ein. Schrauben Sie es mit einem Torx-Schraubendreher T10 wieder in den E-Bike-Rahmen. SCHRITT 6: Wiedereinbau der Motor- und Akkuabdeckung ins E-Bike Drehen Sie das Fahrrad um.
  • Seite 7 Ziehen Sie den Akku leicht heraus, damit sich die Gewindebohrungen überdecken und er mit einer Schraube gesichert werden kann. Montieren Sie nun die Motorabdeckung wieder am E-Bike-Rahmen und schrauben Sie sie mit einem Inbusschlüssel H4 fest. Stellen Sie das E-Bike wieder auf die Reifen. Überprüfen Sie die Funktionalität des SpeedBox Tuning-Geräts.

  • Seite 8: Schritt 7: Überprüfung Der Tuning-Funktion

    SCHRITT 7: Überprüfung der Tuning-Funktion Die Aktivierung und Deaktivierung des SpeedBox-Geräts erfolgt durch kurzes Aktivieren der WALK-Funktion und Ändern der Modi: + - + - (↑↓↑↓). Hinweis: Die Aktivierung/ Deaktivierung des Tunings darf nur vor der Fahrt, nicht während der Fahrt erfolgen.

  • Seite 9: Schritt 9: Koppeln Des Produkts Mit Der Speedbox-App

    4. Sie haben Ortungsdienste für die SpeedBox App aktiviert. Wählen und bestätigen Sie Ihre PIN und Ihr Service-Passwort. Jetzt können Sie die SpeedBox App in vollen Zügen genießen (Tuning steuern, Fahrdaten und Informationen über Motorleistung und Energieverbrauch überwachen, Sie können...
  • Seite 10 Ebike Electronic s.r.o. Rybna 716/24 | 110 00 Praha 1 | Czech Republic | ID: 05553555 | VAT: CZ05553555...
