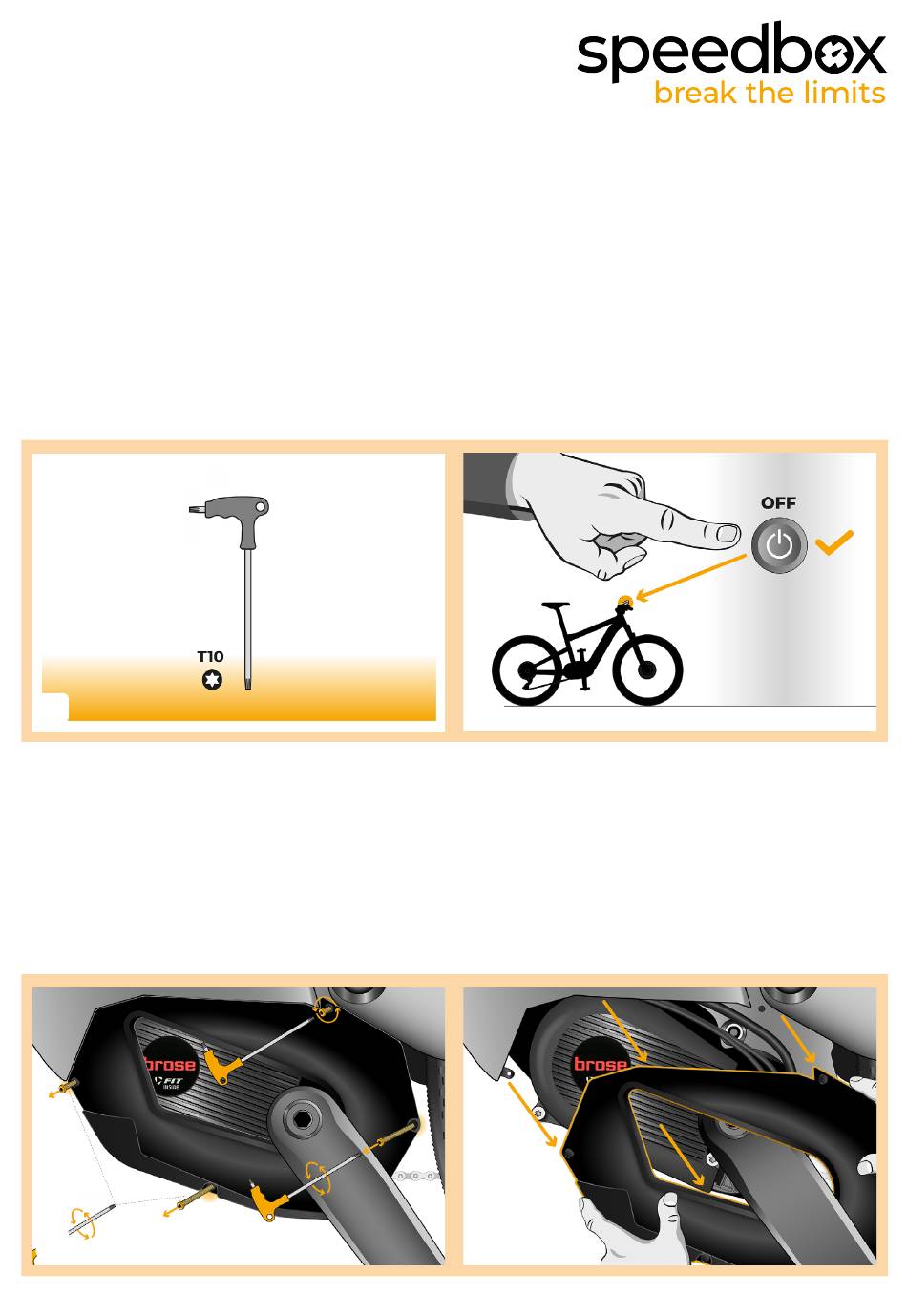

SpeedBox 3.2 für Brose
SCHRITT 1: Vorbereitung für die Installation
A.
Bereiten Sie die folgenden Werkzeuge vor:
(Werkzeuge und Montageverfahren können je nach E-Bike Modell variieren)
1. T10 Torx-Schraubendreher
B.
Schalten Sie das E-Bike aus.
A.
SCHRITT 2: Motorabdeckung entfernen
A.
Schrauben Sie die vier Schrauben, die die Motorabdeckung halten, mit einem T10 Torx-
Schraubendreher heraus.
B.
Entfernen Sie die Motorabdeckung.
A.
B.
B.
1.
loading

Verwandte Anleitungen für speedbox 3.2

Inhaltszusammenfassung für speedbox 3.2

  • Seite 1 SpeedBox 3.2 für Brose SCHRITT 1: Vorbereitung für die Installation Bereiten Sie die folgenden Werkzeuge vor: (Werkzeuge und Montageverfahren können je nach E-Bike Modell variieren) 1. T10 Torx-Schraubendreher Schalten Sie das E-Bike aus. SCHRITT 2: Motorabdeckung entfernen Schrauben Sie die vier Schrauben, die die Motorabdeckung halten, mit einem T10 Torx- Schraubendreher heraus.
  • Seite 2 SCHRITT 3: Trennen der Steckverbinder vom Motor Trennen Sie den Batterie-Stromanschluss. Trennen Sie den Display-Anschluss vom Motor. Trennen Sie den Geschwindigkeitssensor-Anschluss.
  • Seite 3 SCHRITT 4: Installation des SpeedBox Tuning Ersetzen Sie die Originalstecker durch die SpeedBox-Stecker. Stecken Sie die vom Motor getrennten E-Bike-Stecker in die SpeedBox-Stecker und achten Sie auf den korrekten Sitz der Verriegelungen der Stecker. Überprüfen Sie vor dem Zusammenbau des Motors die korrekte Verdrahtung, wie in der...
  • Seite 4 SCHRITT 5: Montage der Motorabdeckung Schließen Sie den Batterie-Stromanschluss wieder an den Motor an. Legen Sie die SpeedBox mit den vom Motor kommenden Steckern und Leitungen zurück in den freien Raum an der Anschlussstelle oder im Motorrahmen. Setzen Sie die Abdeckung wieder auf den Motor.
  • Seite 5 SCHRITT 6: Überprüfung der Tuning-Funktion Das SpeedBox-Gerät wird durch Doppelklick auf die LICHT-Taste oder durch Umschalten zwischen zwei Unterstützungsmodi (+ – + –) aktiviert oder deaktiviert. Drehen Sie das Hinterrad und vergewissern Sie sich, dass die Hinterradgeschwindigkeit auf dem E-Bike-Display angezeigt wird.
  • Seite 6 Ebike Electronic s.r.o. Rybna 716/24 | 110 00 Praha 1 | Czech Republic | ID: 05553555 | VAT: CZ05553555...
