SpeedBox 3.2 für Ginat
SCHRITT 1: Vorbereitung für die Installation
A.

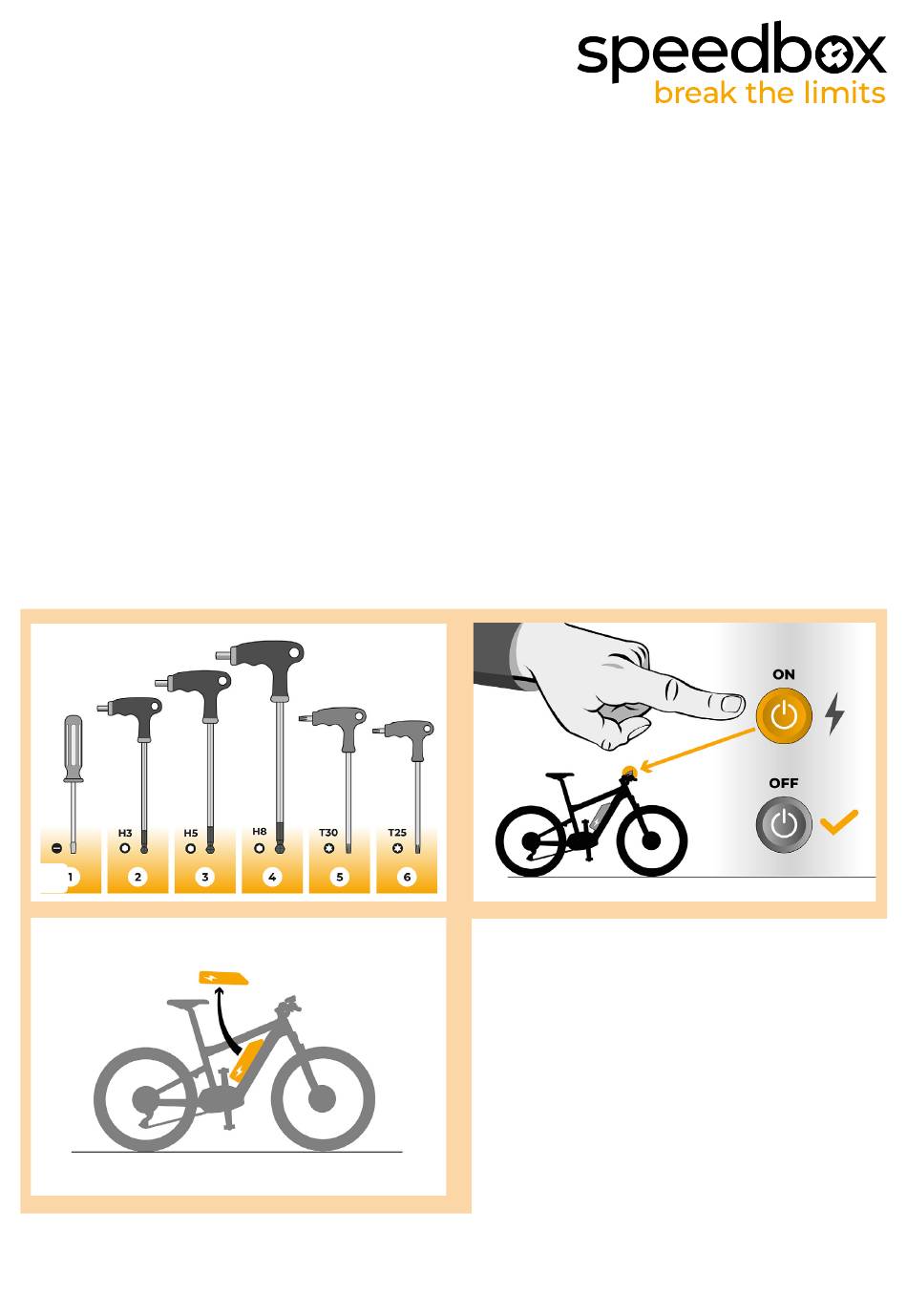

Bereiten Sie die folgenden Werkzeuge vor:
1. Flacher Schraubendreher, klein
2. Sechskantschlüssel H3
3. Sechskantschlüssel H5
4. Sechskantschlüssel H8
5. T30 Torx-Schraubendreher
6. T25 Torx-Schraubendreher
B.
Schalten Sie das E-Bike aus.
C.
Bauen Sie den Akku laut Herstelleranleitung aus dem E-Bike aus.
A.
C.
B.
1.
Werbung
Verwandte Anleitungen für speedbox 3.2
Inhaltszusammenfassung für speedbox 3.2
- Seite 1 SpeedBox 3.2 für Ginat SCHRITT 1: Vorbereitung für die Installation Bereiten Sie die folgenden Werkzeuge vor: 1. Flacher Schraubendreher, klein 2. Sechskantschlüssel H3 3. Sechskantschlüssel H5 4. Sechskantschlüssel H8 5. T30 Torx-Schraubendreher 6. T25 Torx-Schraubendreher Schalten Sie das E-Bike aus.
- Seite 2 SCHRITT 2: Removing the crank and chainring Lösen Sie auf der linken Seite des E-Bikes die Schrauben, die den Motor im Rahmen des E-Bikes halten, mit einem Torx-Schraubendreher T30. Entfernen Sie die obere Schraube und lockern Sie die untere Schraube, doch lassen Sie sie drin. Drehen Sie das E-Bike um (Motor aufwärts).
- Seite 3 Entfernen Sie die Kette. Lösen Sie die Schrauben, die den Kettenblatt halten, mit dem Sechskantschlüssel H5. Entfernen Sie den Kettenblatt.
- Seite 4 SCHRITT 3: Demontage des Motors Die Schrauben, die die Motorabdeckung halten (Torx T25), abschrauben. Entfernen Sie die Motorabdeckung. Lösen Sie die Schrauben, mit denen der Motor am Rahmen befestigt ist (Torx T30). Entfernen Sie die untere Schraube vollständig, aber lassen Sie die Schraube am Hinterrad locker.
- Seite 5 SCHRITT 4: Trennen der Steckverbinder vom Motor Ziehen Sie den Stecker des Speedsensorkabels mit einem Schlitzschraubendreher ab. Trennen Sie auf die gleiche Weise den Kabelstecker, der vom Motor zum Display führt. Dieser kann mit einem Schrumpfschlauch überzogen sein, der vorsichtig entfernt werden muss.
- Seite 6 SCHRITT 5: Installation des SpeedBox Tuning Schließen Sie die SpeedBox in die zuvor getrennten Stecker (Schritt 4). Beachten Sie, dass die Steckerverriegelungen richtig positioniert sind. Vor dem Zusammenbau des Motors überprüfen Sie die korrekte Kabelverbindung, wie in der Abbildung gezeigt.
- Seite 7 SCHRITT 6: Montage der Motorabdeckung Platzieren Sie die Stecker und Kabel, die zum Motor führen, in den freien Raum im E-Bike Rahmen zurück. Lassen Sie die SpeedBox selbst etwas aus dem Rahmen heraushängen, damit der Metallrahmen des E-Bikes das Bluetooth-Signal nicht blockiert.
- Seite 8 Schrauben Sie die Abdeckung mit einem Torx T25 an. SCHRITT 7: Montage der Kurbel Setzen Sie den Kettenblatt wieder ein und schrauben Sie ihn mit Sechskantschlüssel H5 ein. Legen Sie die Kette wieder auf den Kettenblatt. Decken Sie die Kettenführung ab. Überprüfen Sie den festen Sitz der Schrauben, die den Kettenblatt halten.
- Seite 10 Setzen Sie den Akku wieder in das E-Bike ein. Schalten Sie das E-Bike ein. Um die SpeedBox zu aktivieren/deaktivieren, betätigen Sie kurz die WALK-Funktion oder wechseln Sie zwischen zwei Unterstützungsmodi (+ - + -). Es wird der Wert 5.0 oder 2.5 angezeigt, der die maximale Geschwindigkeit von 50 bzw.
- Seite 11 WALK-Funktion oder durch Drehen des Hinterrads um 360 Grad. Mit jedem Tastendruck oder Radumdrehen wird die Grenze um 5 km/h erhöht. Das zuletzt angezeigte Limit wird nach fünf Sekunden Inaktivität gespeichert. www.speedbox-tuning.de Ebike Electronic s.r.o. Rybna 716/24 | 110 00 Praha 1 | Czech Republic | ID: 05553555 | VAT: CZ05553555...
