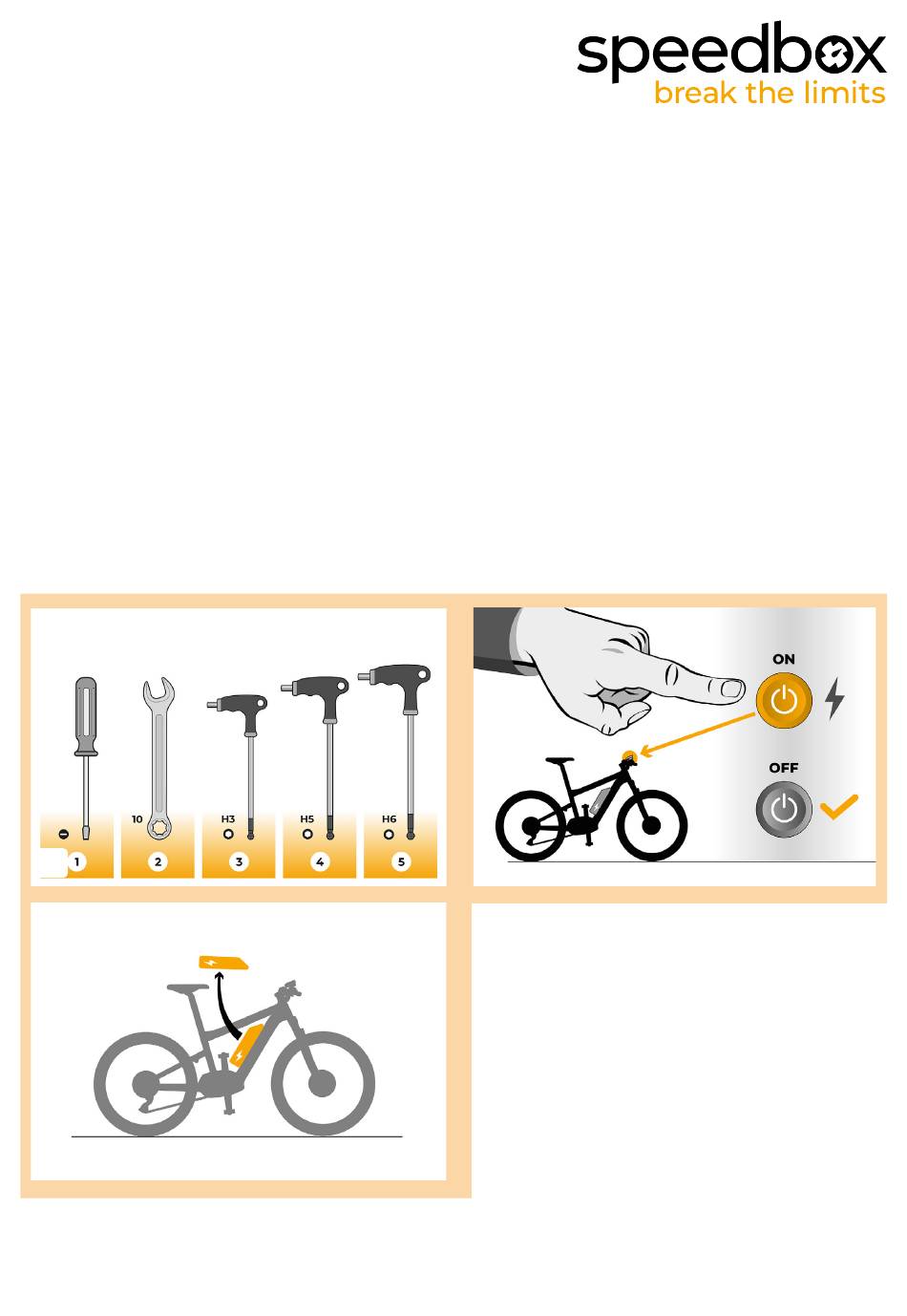

SpeedBox 3.0 B.Tuning für Oli
SCHRITT 1: Vorbereitung für die Installation
A.
Bereiten Sie die folgenden Werkzeuge vor:
1. Flacher Schraubendreher, klein
2. Schlüssel 10 mm
3. Sechskantschlüssel H3
4. Sechskantschlüssel H5
5. Sechskantschlüssel H6
B.
Schalten Sie das E-Bike aus.
C.
Bauen Sie den Akku laut Herstelleranleitung aus dem E-Bike aus.
A.
C.
B.
1.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für speedbox 3.0 B.Tuning

Inhaltszusammenfassung für speedbox 3.0 B.Tuning

  • Seite 1 SpeedBox 3.0 B.Tuning für Oli SCHRITT 1: Vorbereitung für die Installation Bereiten Sie die folgenden Werkzeuge vor: 1. Flacher Schraubendreher, klein 2. Schlüssel 10 mm 3. Sechskantschlüssel H3 4. Sechskantschlüssel H5 5. Sechskantschlüssel H6 Schalten Sie das E-Bike aus. Bauen Sie den Akku laut Herstelleranleitung aus dem E-Bike aus.

  • Seite 2: Schritt 2: Kettenblatt-Demontage

    SCHRITT 2: Kettenblatt-Demontage Entfernen Sie die Kette. Lösen Sie die Schrauben, die das Kettenblatt halten (mit H5-Sechskantschlüssel und 10mm-Schlüssel). Entfernen Sie das Kettenblatt.

  • Seite 3: Schritt 3: Demontage Des Motors

    SCHRITT 3: Demontage des Motors Entfernen Sie die 5 Schrauben mit einem Inbusschlüssel H3, die den Motorgehäusedeckel halten. Entfernen Sie die Motorabdeckung. Lösen Sie die Schrauben, die den Motor im Rahmen halten, mit dem H6- Sechskantschlüssel. Entfernen Sie die beiden oberen Schrauben komplett und lassen Sie die dritte Schraube am Hinterrad locker.

  • Seite 4: Schritt 4: Trennen Der Steckverbinder Vom Motor

    SCHRITT 4: Trennen der Steckverbinder vom Motor Trennen Sie den Speedsensorstecker mit Hilfe vom flachen Schraubendreher. Ziehen Sie den Kabelstecker ab, der vom Motor zum Display führt.

  • Seite 5: Schritt 5: Installation Des Speedbox Tuning

    SCHRITT 5: Installation des SpeedBox Tuning Schließen Sie die SpeedBox in die zuvor getrennten Stecker (Schritt 4). Beachten Sie, dass die Steckerverriegelungen richtig positioniert sind. Vor dem Zusammenbau des Motors überprüfen Sie die korrekte Kabelverbindung siehe Abbildung.

  • Seite 6: Schritt 6: Montage Des Motors

    SCHRITT 6: Montage des Motors Platzieren Sie die Stecker und Kabel, die zum Motor führen, in den freien Raum im E-Bike Rahmen zurück. Lassen Sie die SpeedBox selbst etwas aus dem Rahmen heraushängen, damit der Metallrahmen des E-Bikes das Bluetooth-Signal nicht stört.

  • Seite 7: Schritt 7: Montage Des Kettenblatts Und Der Motorabdeckung

    SCHRITT 7: Montage des Kettenblatts und der Motorabdeckung Setzen Sie das Kettenblatt wieder ein und schrauben Sie es mit dem H5- Sechskantschlüssel und dem 10mm-Schlüssel fest. Legen Sie die Kette wieder auf das Kettenblatt. Setzen Sie die Motorabdeckung wieder an ihre ursprüngliche Position. Schrauben Sie die Schrauben mit dem H3-Sechskantschlüssel ein.

  • Seite 8: Schritt 8: Überprüfung Der Tuning-Funktion

    Setzen Sie den Akku wieder in das E-Bike ein. Schalten Sie das E-Bike ein. Um die SpeedBox zu aktivieren/deaktivieren, betätigen Sie kurz die WALK-Funktion oder wechseln Sie zwischen zwei Unterstützungsmodi (+ - + -). Drehen Sie das Hinterrad und vergewissern Sie sich, dass die Hinterradgeschwindigkeit...

  • Seite 9: Schritt 9: Geschwindigkeitsbegrenzung Einstellen

    SCHRITT 9: Geschwindigkeitsbegrenzung einstellen Die Höchstgeschwindigkeit der Fahrunterstützung kann eingestellt werden, indem Sie die Modi ändern: - - - + + +. Das aktuelle Tempolimit wird dann auf dem Display angezeigt. Einstellen der Höchstgeschwindigkeit des Unterstützungsmodus durch Aktivieren der WALK-Funktion oder durch Drehen des Hinterrads um 360 Grad. Mit jedem Tastendruck oder Radumdrehen wird die Grenze um 5 km/h erhöht.

  • Seite 10: Schritt 10: Koppeln Des Produkts Mit Der Speedbox-App

    4. Sie haben Ortungsdienste für die SpeedBox App aktiviert. Wählen und bestätigen Sie Ihre PIN und Ihr Service-Passwort. Jetzt können Sie die SpeedBox App in vollen Zügen genießen (Tuning steuern, Fahrdaten und Informationen über Motorleistung und Energieverbrauch überwachen, Sie können...
  • Seite 11 Ebike Electronic s.r.o. Rybna 716/24 | 110 00 Praha 1 | Czech Republic | ID: 05553555 | VAT: CZ05553555...
