SpeedBox 3.1 B.Tuning
für Yamaha

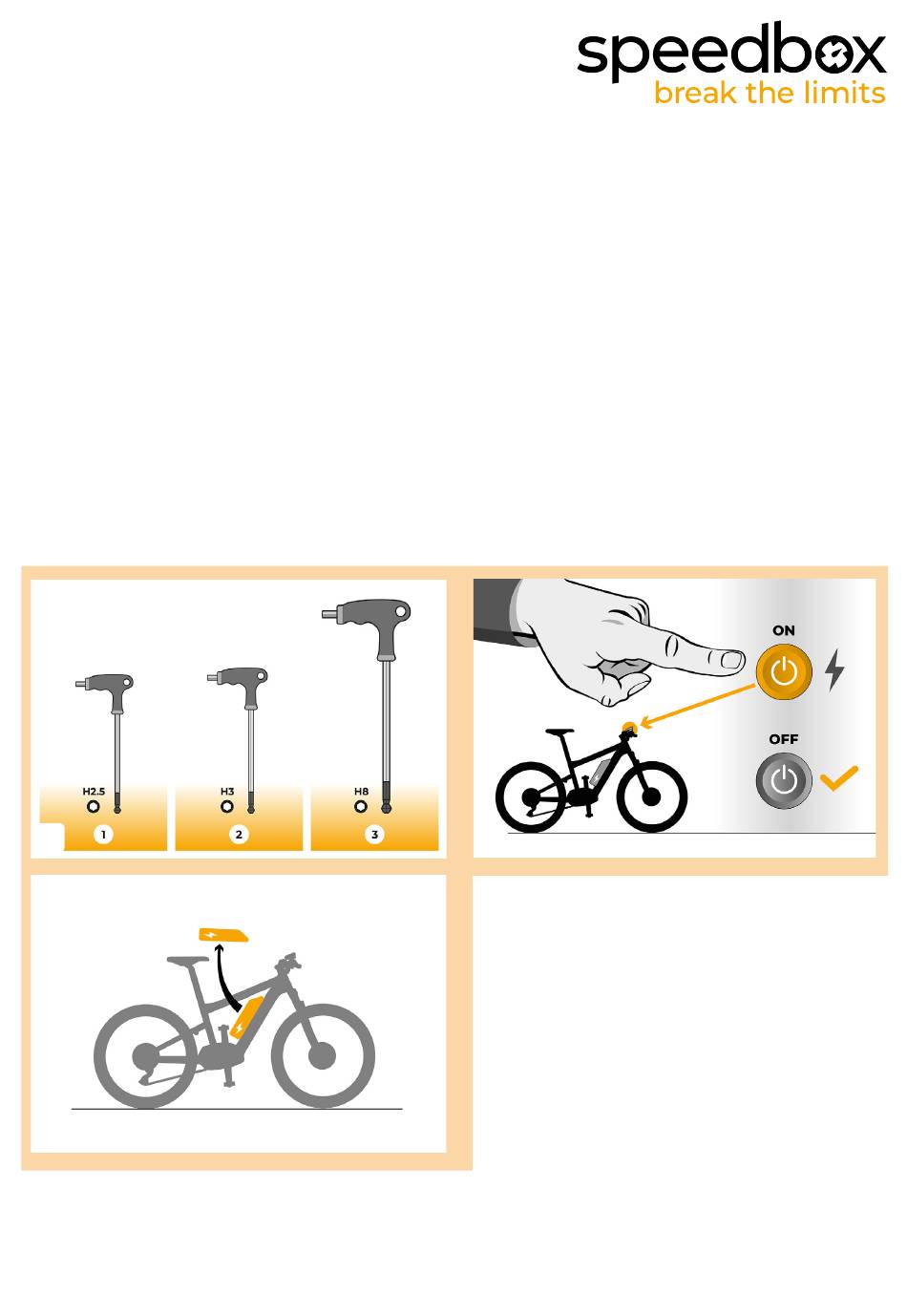

SCHRITT 1: Vorbereitung für die Installation
A.
Bereiten Sie die folgenden Werkzeuge vor:
1. Sechskantschlüssel H3
2. Sechskantschlüssel H6
3. Sechskantschlüssel H8
B.
Schalten Sie das E-Bike aus.
C.
Bauen Sie den Akku laut Herstelleranleitung aus dem E-Bike aus.
A.
C.
B.
1.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für speedbox 3.1 B.Tuning

Inhaltszusammenfassung für speedbox 3.1 B.Tuning

  • Seite 1 SpeedBox 3.1 B.Tuning für Yamaha SCHRITT 1: Vorbereitung für die Installation Bereiten Sie die folgenden Werkzeuge vor: 1. Sechskantschlüssel H3 2. Sechskantschlüssel H6 3. Sechskantschlüssel H8 Schalten Sie das E-Bike aus. Bauen Sie den Akku laut Herstelleranleitung aus dem E-Bike aus.

  • Seite 2: Schritt 2: Ausbau Der Kurbel

    SCHRITT 2: Ausbau der Kurbel Entfernen Sie die Kurbelschraube des linken Kurbelarms mit dem Sechskantschlüssel H8. Falls die Kurbelschraube nicht selbsteinziehbar ist, ist es notwendig, einen Kurbelabzieher zu verwenden, siehe Bedienungsanleitung auf der Website. Entfernen Sie den Kurbelarm von der Mittelachse des Motors.

  • Seite 3: Schritt 3: Motorabdeckung Entfernen

    SCHRITT 3: Motorabdeckung entfernen Lösen Sie die Schrauben, die die untere Motorabdeckung halten, mit einem Sechskantschlüssel H3. Entfernen Sie die Motorabdeckung. Lösen Sie die 2 Schrauben, die die seitliche Motorabdeckung halten, mit einem Sechskantschlüssel H2.5. Entfernen Sie die Motor-Seitenabdeckung.

  • Seite 4: Schritt 4: Trennen Der Steckverbinder Vom Motor

    SCHRITT 4: Trennen der Steckverbinder vom Motor Trennen Sie den Speedsensorstecker ab. Trennen Sie auf die gleiche Weise das Kabel, das vom Motor zum Display führt.

  • Seite 5: Schritt 5: Installation Des Speedbox Tuning

    SCHRITT 5: Installation des SpeedBox Tuning Schließen Sie die SpeedBox in die zuvor getrennten Stecker (Schritt 4). Achten Sie darauf, dass die Steckverbinder richtig ineinander einrasten. Vor dem Zusammenbau des Motors überprüfen Sie die korrekte Kabelverbindung siehe Abbildung.

  • Seite 6: Schritt 6: Montage Der Motorabdeckung

    SCHRITT 6: Montage der Motorabdeckung Passen Sie die SpeedBox und alle Stecker und Kabel in den freien Raum unter der Motor- Seitenabdeckung ein. Bringen Sie die Motor-Seitenabdeckung wieder an (1.) und schrauben Sie die Schrauben mit Sechskantschlüssel H2.5 ein (2.).

  • Seite 7: Schritt 7: Montage Der Kurbel

    SCHRITT 7: Montage der Kurbel Setzen Sie den Kurbelarm wieder auf die Mittelachse des E-Bike-Motors. Schrauben Sie die Kurbelschraube in den Kurbelarm und ziehen Sie sie mit dem Sechskantschlüssel H8 fest.

  • Seite 8: Schritt 8: Überprüfung Der Tuning-Funktion

    SCHRITT 8: Überprüfung der Tuning-Funktion Setzen Sie den Akku wieder in das E-Bike ein. Schalten Sie das E-Bike ein. Aktivieren/deaktivieren Sie das Tuning durch kurzes Betätigen der LIGHT-Taste oder durch zweimaliges Umschalten zwischen zwei Unterstützungsmodi (+-+-). Es wird der Wert von 99 oder 25 angezeigt, was die Höchstgeschwindigkeit in km/h signalisiert.

  • Seite 9: Schritt 9: Geschwindigkeitsbegrenzung Einstellen

    SCHRITT 9: Geschwindigkeitsbegrenzung einstellen Stellen Sie den HIGH-Modus ein. Wechseln Sie kurz zwischen den Unterstützungsmodi in der Reihenfolge HIGH > STD > ECO > ECO+ > ECO > STD > HIGH. (drei Stufen nach unten und drei Stufen nach oben). Die aktuelle Geschwindigkeitsbegrenzung wird auf dem Display angezeigt.

  • Seite 10: Schritt 10: Koppeln Des Produkts Mit Der Speedbox-App

    4. Sie haben Ortungsdienste für die SpeedBox App aktiviert. Wählen und bestätigen Sie Ihre PIN und Ihr Service-Passwort. Jetzt können Sie die SpeedBox App in vollen Zügen genießen (Tuning steuern, Fahrdaten und Informationen über Motorleistung und Energieverbrauch überwachen, Sie können...
  • Seite 11 Ebike Electronic s.r.o. Rybna 716/24 | 110 00 Praha 1 | Czech Republic | ID: 05553555 | VAT: CZ05553555...
