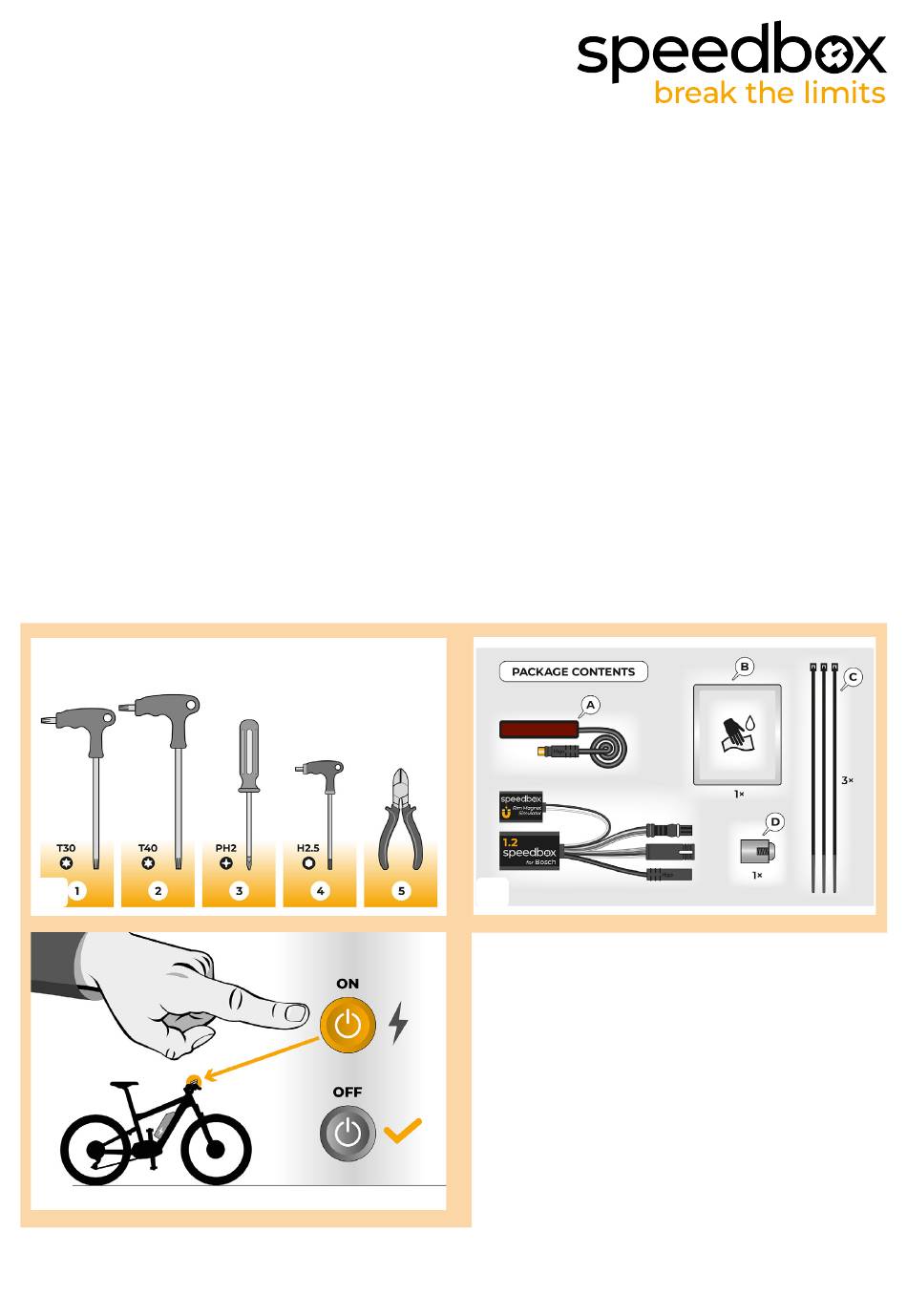

SpeedBox 1.2 für Bosch SCHRITT 1: Vorbereitung für die Installation Für die Montage des Tuning-Kits empfehlen wir die Verwendung eines Radmontageständers. Bereiten Sie die folgenden Werkzeuge vor: (Werkzeug kann je nach Ausführung des E-Bikes variieren) 1. T30 Torx-Schraubendreher 2. T40 Torx-Schraubendreher 3.
Seite 2
SCHRITT 2: Entfernen des Rim-Magnets und Montage des Speedssensors Entfernen Sie den Original-RIM Magneten vom Hinterrad Ventil. Bewahren Sie ihn für die Wiederinstallation auf (Schritt 10). Reinigen Sie die Innenseite der hinteren Unterstreben mit einem Tuch (B). An die gereinigte Stelle befestigen Sie an die Innenseite der hinteren Unterstrebe mithilfe eines doppelseitigen Klebebands das Kabel mit dem Speedssensor.
Seite 4
SCHRITT 3: Motorabdeckung entfernen Das Entfernen der Motorabdeckung kann je nach Ausführung des E-Bikes variieren. Lösen Sie alle Schrauben, die die Motorabdeckung halten, mit einem Torx- Schraubendreher T30 und T40. Klappen Sie die untere Plastikmotorabdeckung auf, um an die letzte Schraube der Abdeckung zu gelangen.
Seite 5
SCHRITT 5: Installation des SpeedBox Tuning Stecken Sie die SpeedBox-Stecker anstelle der Originalstecker in den Motor. Verbinden Sie die vom Motor abgetrennten Original-Stecker (Schritt 4) mit den SpeedBox- Steckern. Achten Sie darauf, dass die Verriegelungen der Stecker in der richtigen Position sind.
Seite 6
SCHRITT 6: Installation des Rim Magnet Simulators und Aktivierung der SpeedBox Schalten Sie das E-Bike ein. Testen Sie nun das Signal der Box mit der Aufschrift Rim Magnet Simulator. Platzieren Sie die Box an die Unterseite des Motors und so nah wie möglich zu der Unterstrebe.
Seite 8
SCHRITT 7: Montage der Motorabdeckung Passen Sie die SpeedBox und alle Stecker und Kabel, die vom Motor abgehen, in den freien Raum im Motor ein. Bringen Sie die Steckerabdeckung an ihrem ursprünglichen Platz an und befestigen Sie sie mit zwei Schrauben mit Sechskantschlüssel H2.5.
Seite 9
SCHRITT 8: Überprüfung der Tuning-Funktion Schalten Sie das E-Bike ein. Bei der ersten Aktivierung ist es notwendig, im Display die Einstellungen für den Radumfang zu überprüfen “Einstellungen” > “Mein Fahrrad” > “Radumfang”. Anschließend kehren Sie zum Startbildschirm zurück. Aktivieren/deaktivieren Sie das Tuning durch kurzes Betätigen der WALK-Funktion oder durch zweimaliges Umschalten zwischen zwei Unterstützungsmodi (–...
Seite 10
SCHRITT 9: Geschwindigkeitsbegrenzung einstellen Die Einstellung der maximalen Unterstützungsgeschwindigkeit erfolgt durch das Umschalten der Modi vom TURBO-Modus auf eMTB – TOUR+ – ECO – TOUR+ – eMTB – TURBO (- - - + + +). Danach wird das aktuelle Tempolimit auf dem Display angezeigt. Die Höchstgeschwindigkeit der Fahrunterstützung kann durch kurze Betätigung der Funktion WALK (in diesem Fall die „-“...
Seite 11
Für den Fall, dass Sie den originalen Rim Magnet erneut installieren möchten, deaktivieren Sie zunächst die SpeedBox, indem Sie die Modi von TURBO auf eMTB – TOUR+ – ECO – TOUR+ – ECO – OFF (- - - + - -) umschalten. Am Display wird eine Geschwindigkeit von 12.0 km/h angezeigt.
