SpeedBox 3.0 B.Tuning
für Specialized

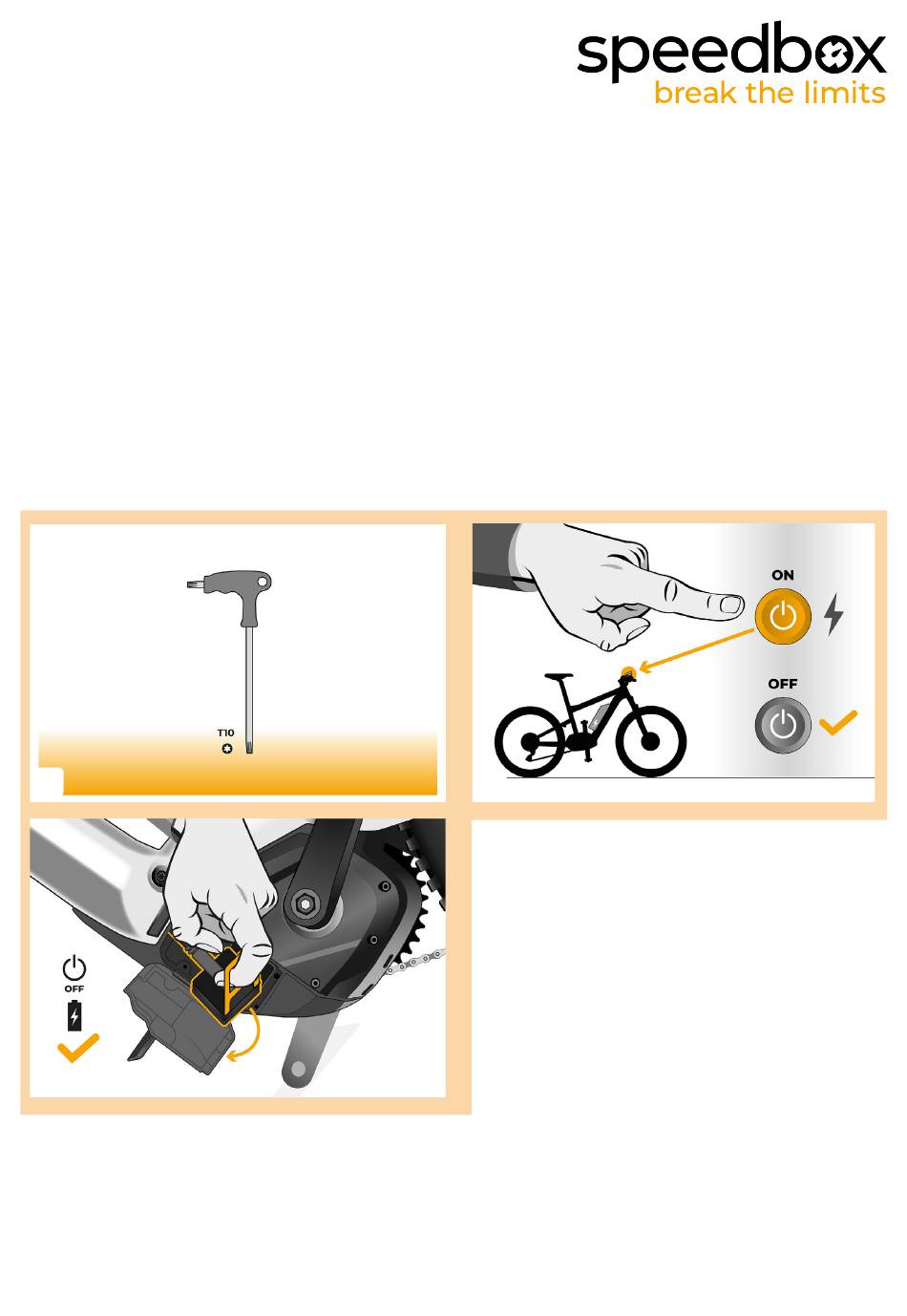

SCHRITT 1: Vorbereitung für die Installation
A.
Bereiten Sie einen Torx-Schraubendreher T10 vor.
B.
Schalten Sie das E-Bike aus.
C.
Trennen Sie die Batterie des Elektrofahrrads gemäß den Anweisungen des Herstellers.
A.
C.
B.
1.

Werbung

loading

Verwandte Anleitungen für speedbox 3.0 B.Tuning

Inhaltszusammenfassung für speedbox 3.0 B.Tuning

  • Seite 1 SpeedBox 3.0 B.Tuning für Specialized SCHRITT 1: Vorbereitung für die Installation Bereiten Sie einen Torx-Schraubendreher T10 vor. Schalten Sie das E-Bike aus. Trennen Sie die Batterie des Elektrofahrrads gemäß den Anweisungen des Herstellers.
  • Seite 2 SCHRITT 2: Demontage der TCU-Einheit Entfernen Sie die TCU-Einheit vom Elektrofahrradrahmen mit einem Torx T10 Schraubendreher. Entfernen Sie die TCU-Einheit zusammen mit den Anschlüssen vom Rahmen des E-Bikes. SCHRITT 3: Trennen der Steckverbinder vom Motor Trennen Sie den Stecker des Kabels, das zum Motor führt.
  • Seite 3 SCHRITT 4: Installation des SpeedBox Tuning Schließen Sie den Stecker des Kabels, das zum Motor führt, wieder an die TCU-Einheit an. Beachten Sie, dass die Steckerverriegelungen richtig positioniert sind. Überprüfen Sie vor dem Zusammenbau des Motors die korrekte Verdrahtung, wie in der...
  • Seite 4 SCHRITT 5: Einbau der TCU-Einheit Setzen Sie die TCU zusammen mit der SpeedBox wieder in den E-Bike-Rahmen ein. Schrauben Sie es mit einem T10-Torx-Schraubendreher wieder in den E-Bike-Rahmen.
  • Seite 5 SCHRITT 6: Überprüfung der Tuning-Funktion Schließen Sie die Batterie wieder an und schalten Sie das Elektrofahrrad ein. SpeedBox wird nach dem zweiten Einschalten des E-Bikes mit einer voreingestellten Höchstgeschwindigkeit von 50 km/h aktiv. Die aktuell eingestellte maximale Unterstützungsgeschwindigkeit können Sie überprüfen, indem Sie nacheinander zwischen den beiden Unterstützungsmodi wechseln (+ - + -).
  • Seite 6 WALK function, you will then increase the diameter of the wheel by tenths of an inch. Attention! Before uninstalling the SpeedBox, set the speed limit back to 25 km/h. All settings will take effect only after the second restart of the e-bike.
  • Seite 7 4. Sie haben Ortungsdienste für die SpeedBox App aktiviert. Wählen und bestätigen Sie Ihre PIN und Ihr Service-Passwort. Jetzt können Sie die SpeedBox App in vollen Zügen genießen (Tuning steuern, Fahrdaten und Informationen über Motorleistung und Energieverbrauch überwachen, Sie können...
  • Seite 8 Ebike Electronic s.r.o. Rybna 716/24 | 110 00 Praha 1 | Czech Republic | ID: 05553555 | VAT: CZ05553555...
