5.

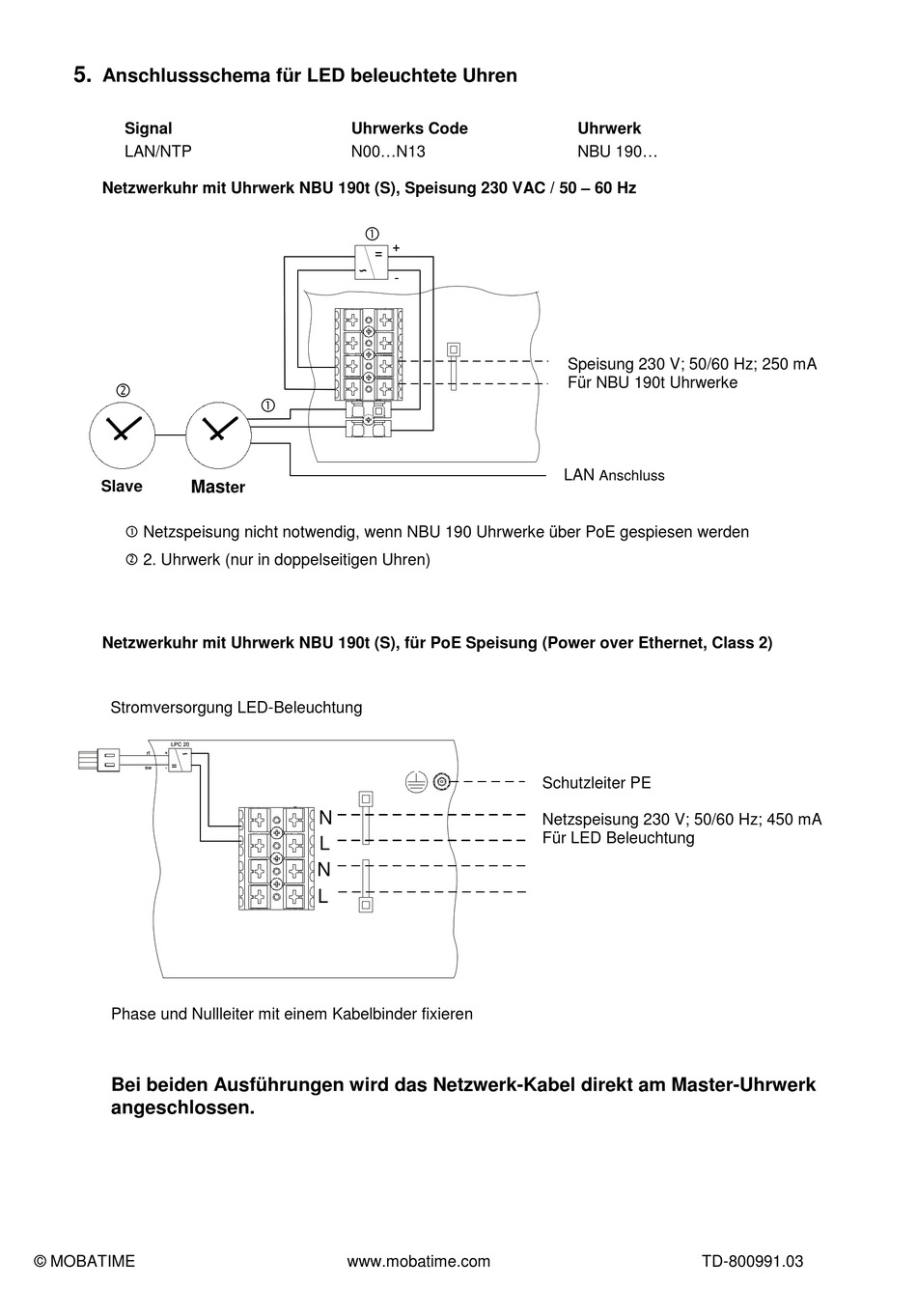

Anschlussschema für LED beleuchtete Uhren
Signal
LAN/NTP
Netzwerkuhr mit Uhrwerk NBU 190t (S), Speisung 230 VAC / 50 – 60 Hz
Slave
Mas
Netzspeisung nicht notwendig, wenn NBU 190 Uhrwerke über PoE gespiesen werden
2. Uhrwerk (nur in doppelseitigen Uhren)
Netzwerkuhr mit Uhrwerk NBU 190t (S), für PoE Speisung (Power over Ethernet, Class 2)
Stromversorgung LED-Beleuchtung
Phase und Nullleiter mit einem Kabelbinder fixieren
Bei beiden Ausführungen wird das Netzwerk-Kabel direkt am Master-Uhrwerk
angeschlossen.
© MOBATIME
Uhrwerks Code
N00...N13
ter
N
L
N
L
www.mobatime.com
Uhrwerk
NBU 190...
Speisung 230 V; 50/60 Hz; 250 mA
Für NBU 190t Uhrwerke
LAN
Anschluss
Schutzleiter PE
Netzspeisung 230 V; 50/60 Hz; 450 mA
Für LED Beleuchtung
TD-800991.03
