4. FINSTALACIÓN DE LA TIENDA DE CAMPAÑA EN EL PORTAEQUIPAJES O EN LAS
BARRAS DE TECHO
Atención Tenga en cuenta la carga máxima admisible sobre el techo que figura en el
1. Suba la tienda al vehículo.
2. Coloqueel perno de 8 mm en la placa deslizante. Deslice la placa y el perno en la extrusión
de montaje. Véase la figura 2.
3. Fije la tienda de campaña de techo a su baca o barras de techo en cuatro puntos según la
figura 3.
4. Utilice 2 pernos y 2 placas deslizantes con la placa base para colgar la barra. 1 juego por
esquina.
5. Antes de apretar todas las tuercas, asegúrese de que su carpa de techo esté centrada (de
lado a lado) en el techo de su vehículo y que los puntos de montaje (en la medida de lo posi-
ble) estén colocados simétricamente cerca de cada esquina de la carpa.

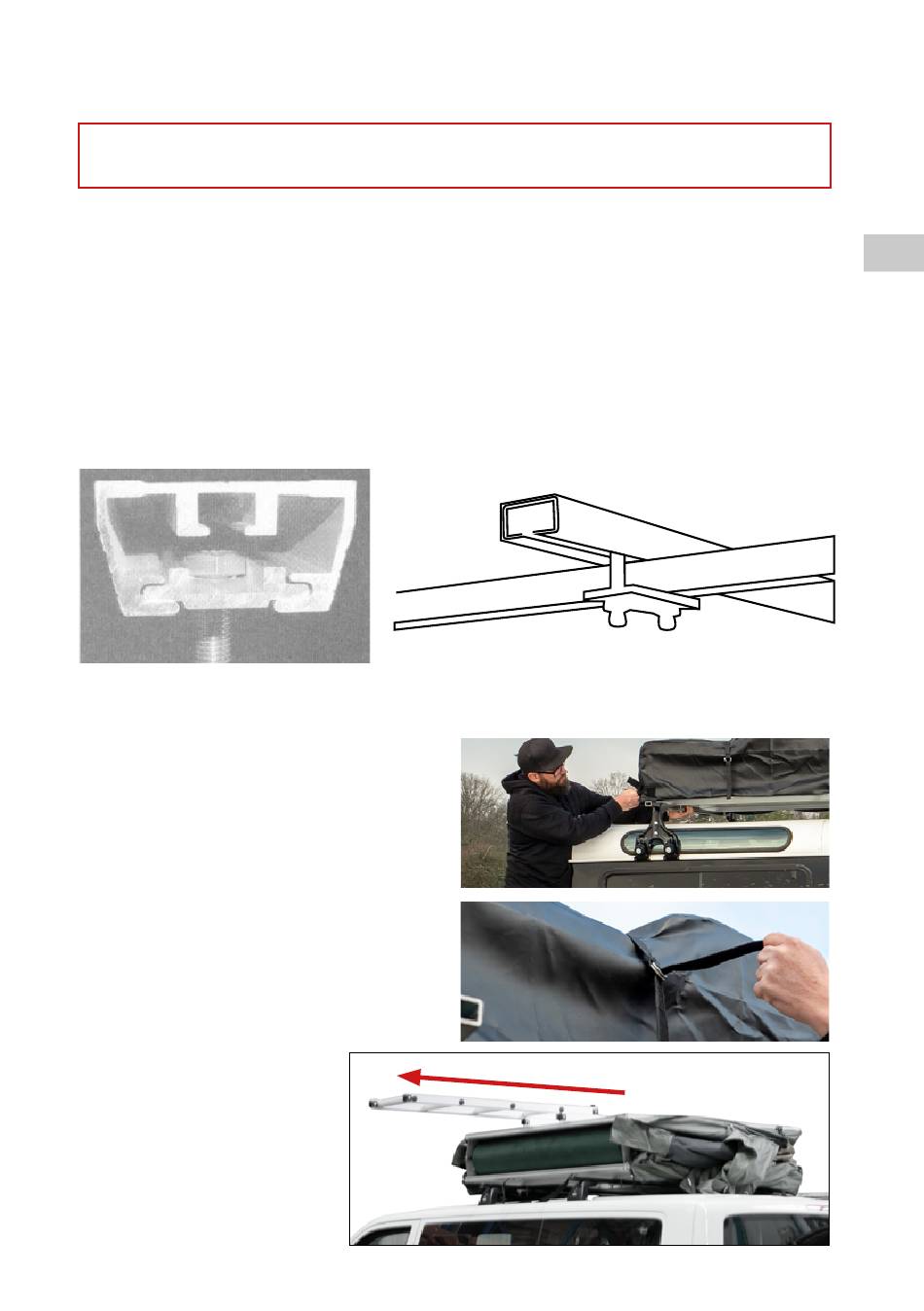

figura 2
5. INSTRUCCIONES DE INSTALACIÓN
1. Suelte las correas de velcro de sujeción de
cada lado de la tienda.
2. Retire la funda de la tienda abriendo la
cremallera por tres lados y tirando de la
funda hacia abajo. Retire la funda o déjela
colgada en el riel del tubo.
3. Deslice la escalera hacia
fuera hasta que encajen
los pasadores de bloqueo.
manual de instrucciones de su vehículo!
figura 3
Paso 1
