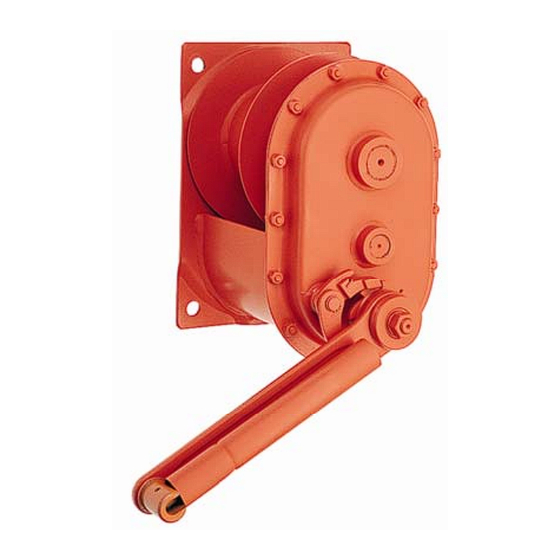

HADEF 260/76 Montage-, Betriebs- Und Wartungsanleitung
Stirnrad-handwinde
Vorschau ausblenden
Andere Handbücher für 260/76:
- Montage-, betriebs- und wartungsanleitung (14 Seiten)
Inhaltsverzeichnis
Pos: 1.1 /---TITELSEITE/Symbole/D @ 0\mod_1171286564146_6.doc @ 33 @ @ 1
Pos: 1.2 /---TITELSEITE/Allgemein/Titel - BA @ 0\mod_1171286931725_6.doc @ 37 @ @ 1

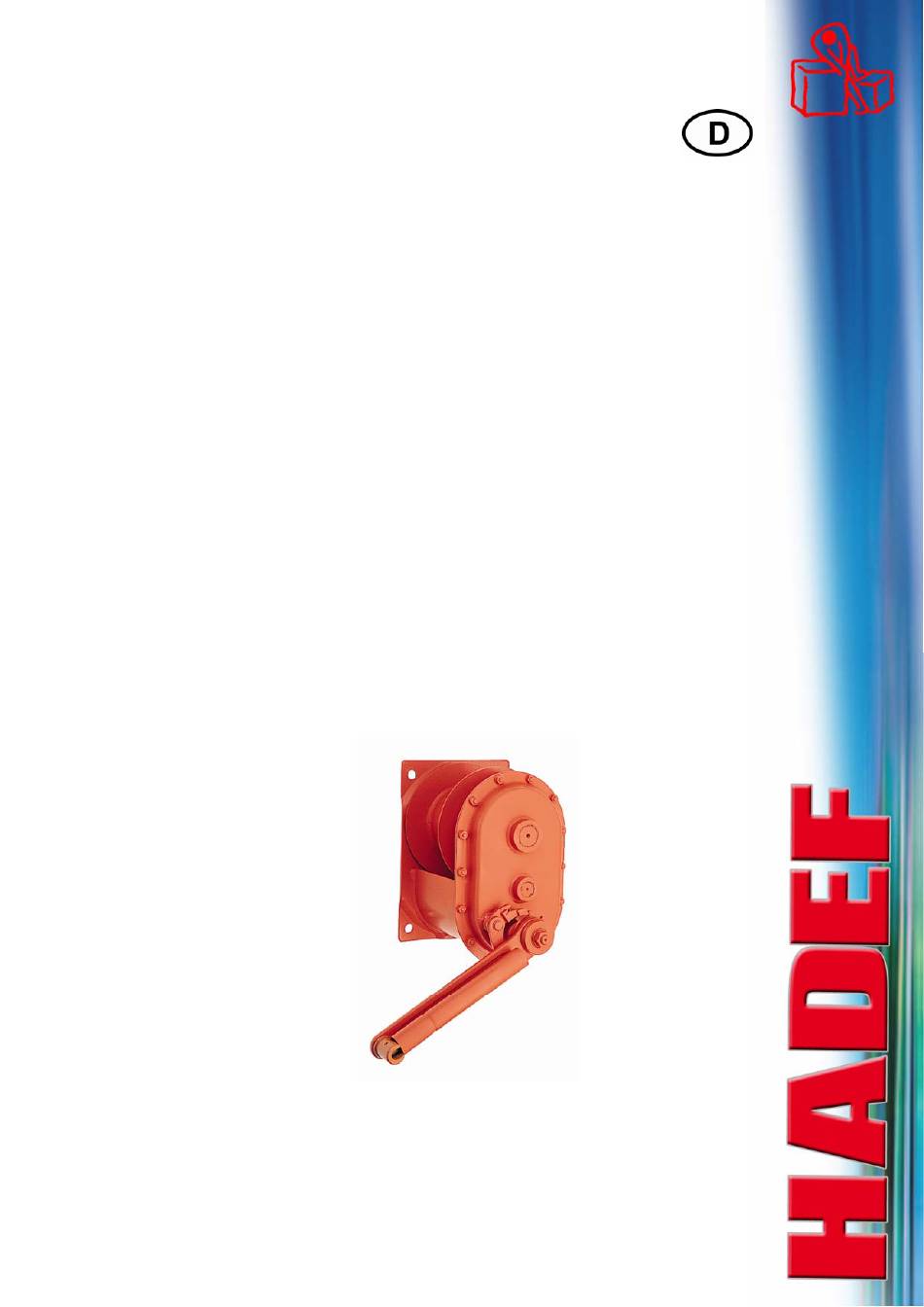

Montage,- Betriebs-
und Wartungsanleitung
Pos: 1.3 /---TITELSEITE/Allgemein/HADEF-Bezeichnung @ 0\mod_1171289923124_0.doc @ 67 @ @ 1
HADEF Stirnrad-Handwinde
Figur 260/76
Pos: 1.4 /---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc @ 200 @ @ 1
Pos: 1.5 /---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc @ 200 @ @ 1
Pos: 1.6 /---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc @ 200 @ @ 1
Pos: 1.7 /---TITELSEITE/Abbildung/260/76 @ 1\mod_1266307961535_0.doc @ 12234 @ @ 1
Pos: 2 /---ALLGEMEIN/Allgemein/1.Link zum Download/260/76 @ 1\mod_1266308529258_6.doc @ 12242 @ @ 1
5.52.246.00.00.01
Rev.01
Inhaltsverzeichnis
Verwandte Anleitungen für HADEF 260/76
Inhaltszusammenfassung für HADEF 260/76
- Seite 1 Pos: 1.5 /---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc @ 200 @ @ 1 Pos: 1.6 /---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc @ 200 @ @ 1 Pos: 1.7 /---TITELSEITE/Abbildung/260/76 @ 1\mod_1266307961535_0.doc @ 12234 @ @ 1 Pos: 2 /---ALLGEMEIN/Allgemein/1.Link zum Download/260/76 @ 1\mod_1266308529258_6.doc @ 12242 @ @ 1 5.52.246.00.00.01 Rev.01...
-
Seite 2: Inhaltsverzeichnis
Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als Heinrich De Fries GmbH will be named HADEF in HADEF bezeichnet. the following text. Translation of the original operating and Originalbetriebsanleitung in deutscher Sprache. - Seite 3 Information Bedienung ..................14 Inbetriebnahme................. 15 Allgemein ......................... 15 Drahtseil ........................... 15 Sicherheitsprüfung ................16 Funktionsprüfung................17 Instandhaltung.................. 18 11.1 Allgemeines ........................18 11.2 Überwachung........................18 Prüfung....................19 12.1 Wiederkehrende Prüfungen.................... 19 12.2 Drahtseil ........................... 19 12.3 Inspektionsintervalle....................... 19 Wartung ..................... 20 13.1 Drahtseil ...........................
-
Seite 4: Information
Die zugesagte Leistungsfähigkeit der Geräte und die Erfüllung eventueller Garantieansprüche setzen die Einhaltung aller Angaben dieser Anleitung voraus. HADEF Produkte werden ordnungsgemäß verpackt. Dennoch kontrollieren Sie Ihre Ware nach Erhalt auf Transportschäden. Eventuelle Beanstandungen melden Sie unverzüglich dem Transportunternehmen. Diese Anleitung ermöglicht den sicheren und effizienten Umgang mit dem Gerät. Abbildungen in dieser Anleitung dienen dem grundsätzlichen Verständnis und können von der tatsächlichen Ausführung... -
Seite 5: Sicherheit
Sicherheit Sicherheit Pos: 7.1.2 /2--SICHERHEIT/Allgemein/*Warnhinweise + Symbole*/01.Warnhinweise + Symbole @ 0\mod_1172050513996_6.doc @ 163 @ @ 1 Warnhinweise und Symbole In der vorliegenden Dokumentation werden die Gefahren und Hinweise wie folgt eingestuft und dargestellt: Bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 6: Anforderungen An Das Bedienpersonal
Die zulässige Umgebungstemperatur beim Betrieb der Geräte beträgt –20°C bis +40°C! Mit defekten Geräten und Lastaufnahmemitteln darf erst weitergearbeitet werden, wenn sie instand gesetzt wurden! Es dürfen nur Original HADEF – Ersatzteile verwendet werden. Bei Nichtbeachtung erlöschen alle Gewährleistungsansprüche an HADEF. -
Seite 7: Grundlegende Sicherheitsmaßnahmen
Sicherheit Grundlegende Sicherheitsmaßnahmen Die Geräte dienen allein zum Bewegen von Gütern. Personen dürfen in keinem Fall bewegt werden. Wir verweisen auf die einschlägigen Bestimmungen der Unfallverhütungsvorschriften (UVV) und beim Einsatz außerhalb Deutschlands auf die jeweiligen nationalen Vorschriften. Überzeugen Sie sich vor der Montage und Inbetriebnahme des Gerätes, dass Gebäudewände, Decken oder Konstruktionen –... -
Seite 8: Transport Und Lagerung
Haftung übernommen. Pos: 8.3 /3--TRANPORT/LAGERUNG/Transport und Lagerung/Transport und Lagerung @ 0\mod_1172060037462_6.doc @ 192 @ @ 1 Transport HADEF- Geräte werden vor Auslieferung kontrolliert und ggf. ordnungsgemäß verpackt. Die Geräte nicht stürzen oder werfen. Geeignete Transportmittel verwenden. Transport und Transportmittel richten sich nach den örtlichen Gegebenheiten. -
Seite 9: Beschreibung
Pos: 9.2.1.2 /---ALLGEMEIN/Hinweise/EX-Schutz/GEFAHR - Einsatz in EX verboten @ 0\mod_1176878631716_6.doc @ 4939 @ @ 1 GEFAHR! Ein Einsatz in explosionsgefährdeter Atmosphäre ist untersagt! Pos: 9.3.1.1 /4--BESCHREIBUNG/Winde + Seilzug/Aufbau/Aufbau - 260/76 @ 1\mod_1266309258404_6.doc @ 12246 @ @ 1 Aufbau HADEF Seilwinden sind für den stationären Einsatz mit Montagebohrungen versehen. -
Seite 10: Wichtige Bauteile
Beschreibung Wichtige Bauteile 4.4.1 Gehäuse Aus Stahlblech 4.4.2 Bremse Gewindelastdruckbremse 4.4.3 Getriebe Stirnradgetriebe 4.4.4 Sicherheitskurbel Sicherheitskurbel mit Lastdruckbremse und Klappgriff Pos: 10.1 /5--TECHNISCHE DATEN/*Ü1*/#. Kapitel - Technische Daten @ 0\mod_1172067180778_6.doc @ 227 @ @ 1 5.52.246.00.00.01... -
Seite 11: Technische Daten
Technische Daten Technische Daten Pos: 10.2 /5--TECHNISCHE DATEN/Winde + Seilzug/260/76/1. 260/76 @ 1\mod_1266310708974_6.doc @ 12271 @ @ 1 Tragfähigkeit Trieb- Seil erf. nutzbare Anzahl der Seilweg je Kurbelkraft Mindest- Gewicht werk- Ø Mindest- Seillänge Seillagen Kurbel- last ohne Seil gruppe... -
Seite 12: Montage
Darauf achten, dass sich die Befestigungsposition weder durch die Last noch sonstige Einflüsse verändern kann Pos: 11.2.2.1 /6--MONTAGE/Winde + Seilzug/Schrauben/260/76/260/76 - Windenmontage - Lochmaße @ 1\mod_1266311282241_6.doc @ 12280 @ @ 1 Windenmontage Die Seilwinden können in jeder gewünschten Einbaulage montiert werden, jedoch ist der vorgeschriebene Seilablauf zu beachten. -
Seite 13: Seilbefestigung
Montage Seilbefestigung Die Drehrichtung ist auf dem Drehrichtungsschild dargestellt. Wir empfehlen das Seilende hart zu verlöten. 300 kg und 500 kg Seilbefestigung an der Bordscheibe Beim Drehen der Kurbel im Uhrzeigersinn muss sich das Seil gegen den Uhrzeigersinn aufspulen. Seilende von außen an der Bordscheibe festklemmen. Bild 1 1000 kg bis 3000 kg Seilbefestigung an der Trommel Beim Drehen der Kurbel im Uhrzeigersinn muss sich das... -
Seite 14: Bedienung
Bedienung Bedienung Pos: 12.2 /7--BEDIENUNG/Allgemein/01.Bedienung - Alle @ 0\mod_1173087534915_6.doc @ 438 @ @ 1 Mit der Bedienung der Hebezeuge und Krane dürfen nur Personen betraut werden, die hiermit vertraut sind. Sie müssen vom Unternehmer zum Bedienen des Gerätes beauftragt sein. Der Unternehmer muss dafür sorgen, dass die Bedienungsanleitung am Gerät vorhanden und dem Bedienungspersonal zugänglich ist. -
Seite 15: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Pos: 13.2.1.1 /9--INBETRIEBNAHME/Allgemein/Allgemein/01.Allgemein @ 0\mod_1172504961658_6.doc @ 353 @ @ 1 Allgemein Einsatzland Bundesrepublik Deutschland: Beachten Sie die Unfallverhütungsvorschriften, insbesondere die Vorschriften der BGV D8, BGV D6 und BGR 500 (VBG9a). Andere Einsatzländer: Prüfung wie oben, Beachtung der nationalen Vorschriften und der Angaben in dieser Anleitung! Pos: 13.2.1.2 /---ALLGEMEIN/Hinweise/Prüfungen/HINWEIS - Prüfung durch befähigte Pesonen @ 0\mod_1177339966681_6.doc @ 5318 @ @ 1 HINWEIS! -
Seite 16: Sicherheitsprüfung
Sicherheitsprüfung Sicherheitsprüfung Pos: 14.2 /10-SICHERHEITSPRÜFUNG/Allgmein/01.Sicherheitsprüfung Alle @ 0\mod_1178197796463_6.doc @ 5699 @ @ 1 Vor der ersten Inbetriebnahme, bzw. Wiederinbetriebnahme, ist zu prüfen, ob: ggf. vorhandene Befestigungsschrauben angezogen Steckbolzen, Klappstecker Sicherungseinrichtungen, vorhanden und gesichert sind. Pos: 14.3 /10-SICHERHEITSPRÜFUNG/Allgmein/Sicherheitsprüfung Seile @ 0\mod_1175670923023_6.doc @ 3100 @ @ 1 die Seile korrekt aufgewickelt bzw. -
Seite 17: Funktionsprüfung
Funktionsprüfung Funktionsprüfung Pos: 15.2.1 /11-FUNKTIONSPRÜFUNG/Funktionsprüfung/260/76 + 7355 @ 1\mod_1266325114963_6.doc @ 12313 @ @ 1 Die Funktionsprüfung muss unter Belastung mit der auf dem Typenschild angegebenen Tragfähigkeit erfolgen. Bremse beim Heben und Senken prüfen; Last muss sicher gehalten werden. Pos: 16.1 /12-INSTANDSETZUNG/*Ü1*/#. Kapitel - Instandhaltung @ 0\mod_1172647603139_6.doc @ 404 @ @ 1... -
Seite 18: Instandhaltung
Instandhaltung Instandhaltung Pos: 16.2.1 /12-INSTANDSETZUNG/Allgemein/01.Allgemein @ 0\mod_1173251926256_6.doc @ 467 @ @ 1 11.1 Allgemeines Alle Überwachungs-, Wartungs- und Instandhaltungsarbeiten dienen dem sicheren Betrieb des Gerätes, somit sind sie gewissenhaft durchzuführen. Arbeiten nur von „befähigten Personen“ durchführen lassen. Arbeiten nur in entlastetem Zustand durchführen. Prüfungsergebnisse und getroffene Maßnahmen schriftlich festhalten. -
Seite 19: Prüfung
Pos: 17.2 /13-PRÜFUNG/Wiederkehrende Prüfung/01.Wiederkehrende Prüfung @ 0\mod_1175675257580_6.doc @ 3163 @ @ 1 12.1 Wiederkehrende Prüfungen Unabhängig von den Vorschriften der einzelnen Länder sind HADEF Hebezeuge mindestens einmal jährlich durch eine befähigte Person oder eine anerkannte befähigte Person bei Kranen, auf ihre Funktionssicherheit zu prüfen. -
Seite 20: Wartung
Pos: 18.2.1.2 /---ALLGEMEIN/Hinweise/Seile/VORSICHT - Seil: Litzenbruch - Seil austauschen @ 0\mod_1177593675636_6.doc @ 5548 @ @ 1 VORSICHT! Beim Bruch nur einer Litze muss das Seil sofort ausgetauscht werden Pos: 18.2.2 /14-WARTUNG/Winde + Seilzug/Getriebe/03.Getriebe 190/94 + 192/98 +260/76 @ 1\mod_1266325963281_6.doc @ 12325 @ @ 1 13.2 Getriebe Das Getriebe ist werksseitig mit hochwertigem Langzeitfett gefüllt. -
Seite 21: Störung
Störung Störung Pos: 19.2.1 /15-STÖRUNG/Allgemein/01.Störung @ 0\mod_1173250229044_6.doc @ 458 @ @ 1 Bei Störungen muss folgendes beachtet werden: Störungsbeseitigungen nur durch qualifiziertes Personal Geräte gegen unbeabsichtigte Wiederinbetriebnahme sichern Mit einem Warnschild darauf hinweisen, dass das Gerät nicht betriebsbereit ist Aktionsbereich der beweglichen Geräteteile absichern Kapitel "Allgemeine Sicherheitshinweise"... -
Seite 22: Abhilfe
Abhilfe Abhilfe Pos: 20.2 /16-ABHILFE/Winde/02.Tabelle - 260/76 @ 1\mod_1266328084175_6.doc @ 12341 @ @ 1 Störung Ursache Behebung Seil falsch auf gewickelt - Drehrichtung bei Heben falsch Seil richtig auflegen Bremse verschlissen oder defekt Bremssteile prüfen ggf. Sicherheitskurbel erneuern Last wird nicht gehoben Reparatur bzw. -
Seite 23: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme Pos: 21.2 /---ALLGEMEIN/Hinweise/WARNUNG - Außerbetriebnahe: Schäden vermeiden.. @ 0\mod_1177597023398_6.doc @ 5590 @ @ 1 WARNUNG! Um Geräteschäden oder lebensgefährliche Verletzungen bei der Außerbetriebnahme zu vermeiden, müssen folgende Punkte beachtet werden: Pos: 21.3 /17-AUßERBETRIEBNAHME/Allgemein/Alle Außerbetriebnahme @ 0\mod_1173431980767_6.doc @ 669 @ @ 1 Arbeitsschritte zur Außerbetriebnahme der Geräte zwingend in genannter Reihenfolge durchführen: Arbeitsbereich weiträumig absichern.
