3. Bezeichnungen der Bildschirmfelder
Titelfeld
Mitteilungsfeld
Untertitelfeld
Anzeigefeld
Navigationsfeld
4. Beispiel für die Bildschirmfelder

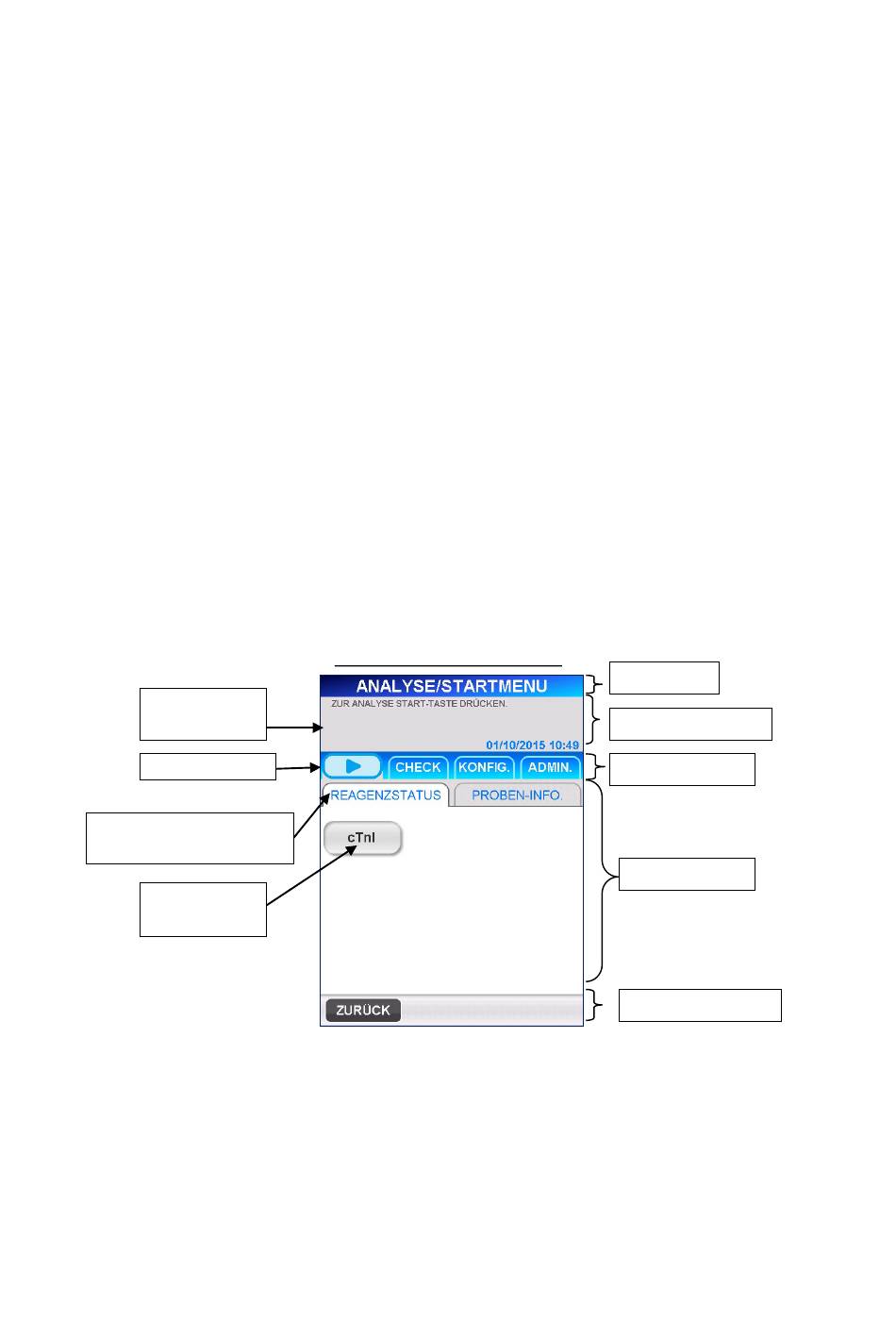

Die folgende Abbildung ist ein Beispiel für die Anzeigen eines Bildschirms.
Bedienungs
- hinweis
Starttaste
Display-
Auswahlschaltfläche
Reagenz-
Information
Im Mitteilungsfeld werden Bedienungshinweise oder Warnmeldungen
angezeigt, um den Benutzer auf erforderliche Maßnahmen hinzuweisen.
Hier wird der Titel (Bezeichnung) des aktuell ausgewählten
Bildschirms angezeigt.
Hier werden Bedienungs- oder Warnhinweise angezeigt.
Hier werden Untertitel des ausgewählten Bildschirms oder
anwählbare Sensorschaltflächen angezeigt.
Hier werden verschiedene Informationen in Zusammenhang mit dem
jeweiligen Bildschirm angezeigt. Die angezeigten Mitteilungen
variieren je nach Bildschirm.
Hier befinden sich
Bestätigung von Aktionen, zum Abbruch einer Aktion oder für den
Übergang zu anderen Bildschirmen.
