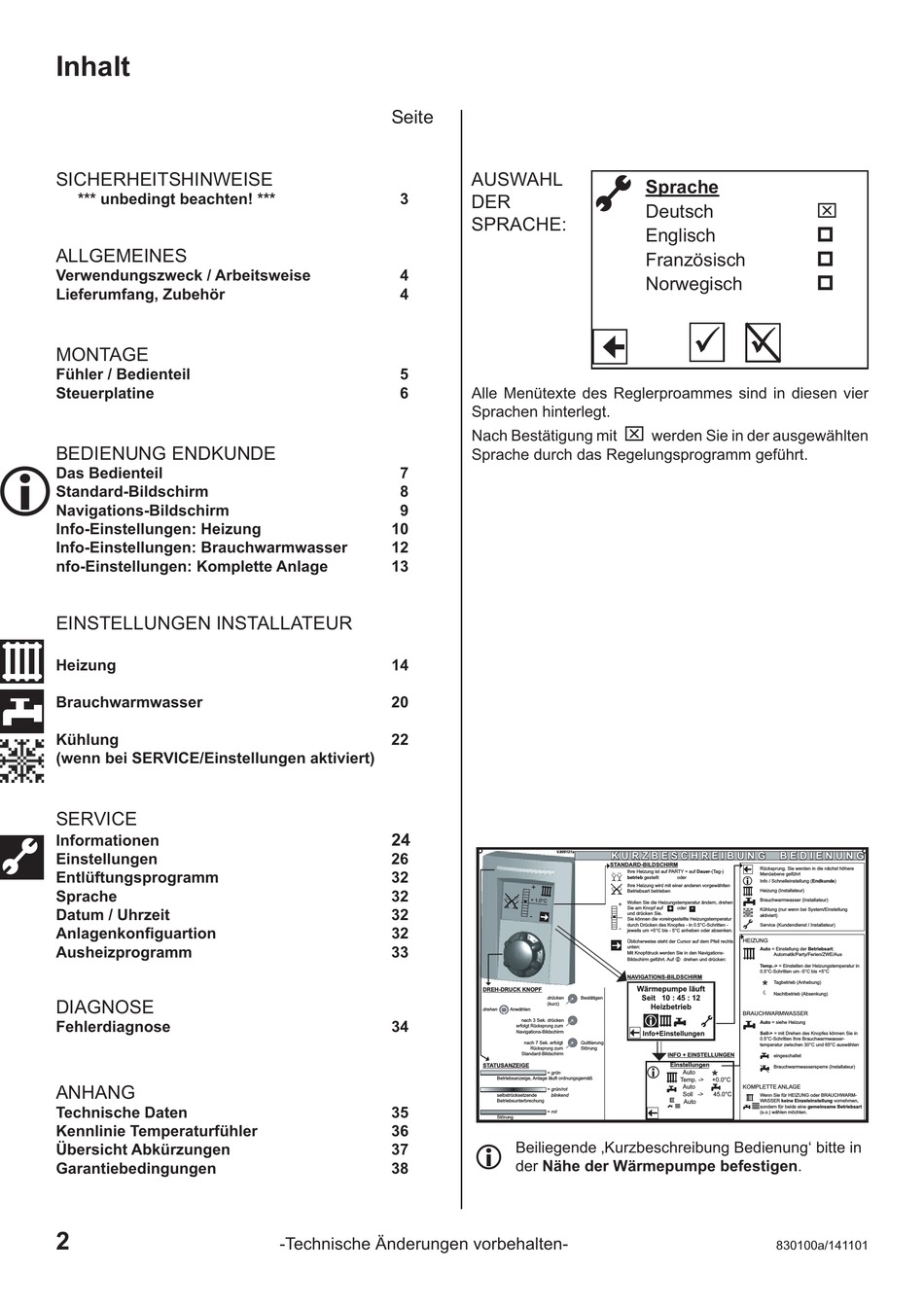

alpha innotec LUXTRONIK Betriebsanleitung Seite 2

Inhalt
SICHERHEITSHINWEISE
*** unbedingt beachten! ***
ALLGEMEINES
Verwendungszweck / Arbeitsweise
Lieferumfang, Zubehör
MONTAGE
Fühler / Bedienteil
Steuerplatine
BEDIENUNG ENDKUNDE
Das Bedienteil
Standard-Bildschirm
Navigations-Bildschirm
Info-Einstellungen: Heizung
Info-Einstellungen: Brauchwarmwasser
nfo-Einstellungen: Komplette Anlage
EINSTELLUNGEN INSTALLATEUR
Heizung
Brauchwarmwasser
Kühlung
(wenn bei SERVICE/Einstellungen aktiviert)
SERVICE
Informationen
Einstellungen
Entlüftungsprogramm
Sprache
Datum / Uhrzeit
Anlagenkonfi guartion
Ausheizprogramm
DIAGNOSE
Fehlerdiagnose
ANHANG
Technische Daten
Kennlinie Temperaturfühler
Übersicht Abkürzungen
Garantiebedingungen
2
Seite
3
4
4
5
6
7
8
9
10
12
13
14
20
22
24
26
32
32
32
32
33
34
35
36
37
38
-Technische Änderungen vorbehalten-
AUSWAHL
Sprache
DER
Deutsch
SPRACHE:
Englisch
Französisch
Norwegisch
Alle Menütexte des Reglerproammes sind in diesen vier
Sprachen hinterlegt.
⌧
Nach Bestätigung mit
Sprache durch das Regelungsprogramm geführt.
V.805121a
K U R Z B E S C H R E I B U N G K U R Z B E S C H R E I B U N G
STANDARD-BILDSCHIRM
Ihre Heizung ist auf PARTY = auf Dauer-(Tag-)
betrieb gestellt
Ihre Heizung wird mit einer anderen vorgewählten
Betriebsart betrieben
Wollen Sie die Heizungstemperatur ändern, drehen
+
Sie am Knopf auf
und drücken Sie.
Sie können die voreingestellte Heizungstemperatur
durch Drücken des Knopfes - in 0.5°C-Schritten -
-
jeweils um +5°C bis - 5°C anheben oder absenken.
Üblicherweise steht der Cursor auf dem Pfeil rechts
unten:
Mit Knopfdruck werden Sie in den Navigations-
Bildschirm geführt. Auf
NAVIGATIONS-BILDSCHIRM
Wärmepumpe läuft
DREH-DRUCK KNOPF
Seit 10 : 45 : 12
drücken Bestätigen
(kurz)
drehen Anwählen
nach 3 Sek. drücken
erfolgt Rücksprung zum
Navigations-Bildschirm
Info+Einstellungen
nach 7 Sek. erfolgt Quittierung
Rücksprung zum Störung
Standard-Bildschirm
STATUSANZEIGE
= grün
Betriebsanzeige, Anlage läuft ordnungsgemäß
= grün/rot
selbstrücksetzende blinkend
Betriebsunterbrechung
= rot
Störung
Beiliegende ‚Kurzbeschreibung Bedienung' bitte in
der Nähe der Wärmepumpe befestigen.
⌧
werden Sie in der ausgewählten
B E D I E N U N G B E D I E N U N G
Rücksprung. Sie werden in die nächst höhere
Menüebene geführt
oder
Info / Schnelleinstellung (Endkunde)
Heizung (Installateur)
Brauchwarmwasser (Installateur)
+ oder -
Kühlung (nur wenn bei System/Einstellung
aktiviert)
Service (Kundendienst / Installateur)
HEIZUNG
Auto = Einstellung der Betriebsart:
Automatik/Party/Ferien/ZWE/Aus
drehen und drücken:
Temp.-> = Einstellen der Heizungstemperatur in
0.5°C-Schritten um -5°C bis +5°C
* Tagbetrieb (Anhebung)
Nachtbetrieb (Absenkung)
Heizbetrieb
BRAUCHWARMWASSER
Auto = siehe Heizung
Soll-> = mit Drehen des Knopfes können Sie in
0.5°C-Schritten Ihre Brauchwarmwasser-
temperatur zwischen 30°C und 65°C auswählen
INFO + EINSTELLUNGEN
eingeschaltet
Einstellungen
Brauchwarmwassersperre (Installateur)
Auto *
Temp. -> +0.0°C
Auto KOMPLETTE ANLAGE
Soll -> 45.0°C
Wenn Sie für HEIZUNG oder BRAUCHWARM-
Auto WASSER keine Einzeleinstellung vornehmen,
sondern für beide eine gemeinsame Betriebsart
(s.o.) wählen möchten.
830100a/141101
