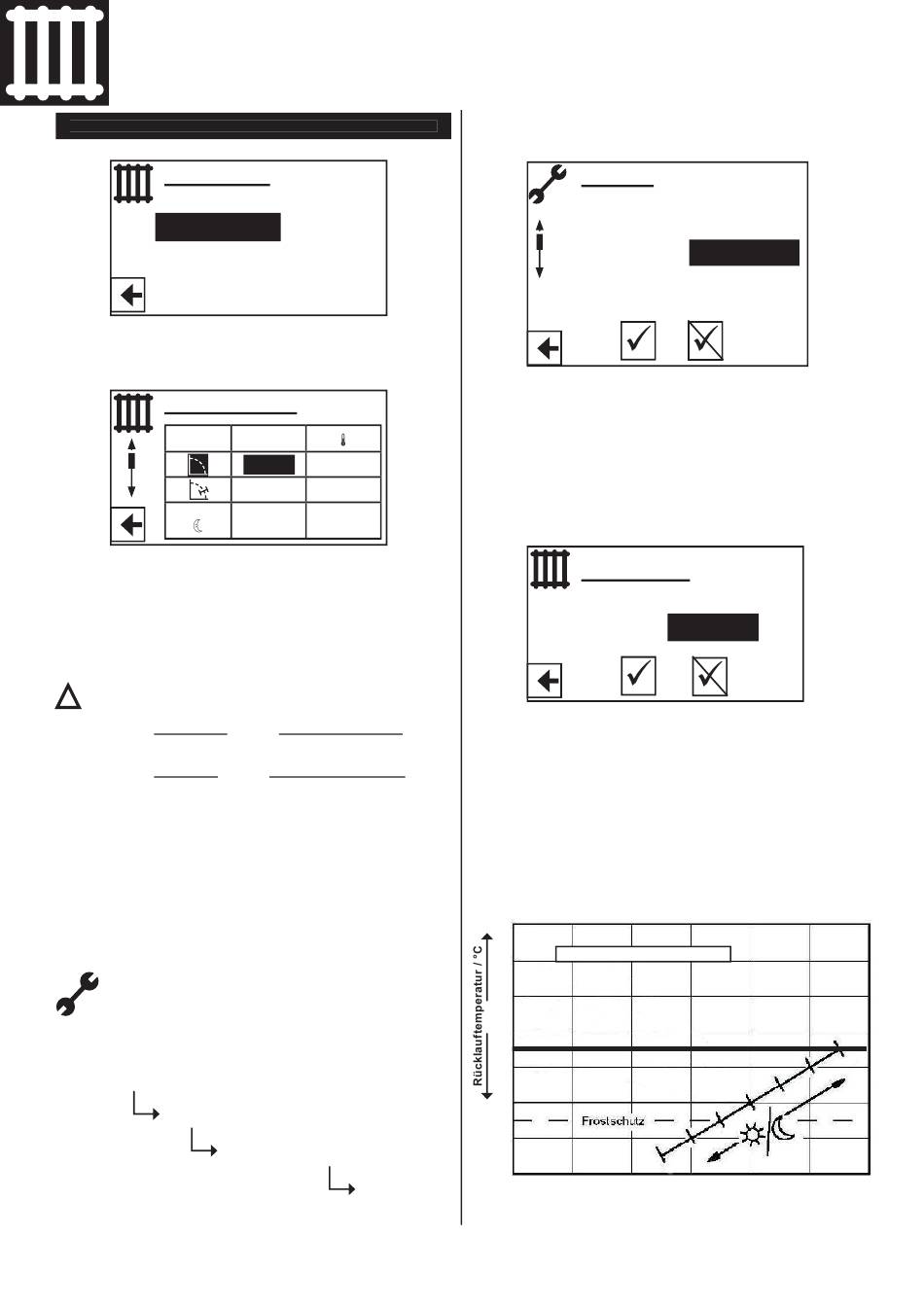

alpha innotec LUXTRONIK Betriebsanleitung Seite 18

INSTALLATEUR
EINSTELLUNGEN > HEIZKURVEN > MISCHKREIS
Heizkurven:
Heizkreis
Mischkreis1
Mischkreis1
Bei Eintreten in das Menü steht der Cursor auf dem
Heizkurvenendpunkt (hier: 50°C).
Heizkurve MK1
Mit Links- Rechtsdrehen kann dieser Wert der
Vorlauftemperatur in 0.5-Schritten von +20°C bis +70°C
verändert werden, ansonsten verfahren Sie wie bei der
Einstellung ‚Heizkurve HK'.
Achtung:
!
●
Einstellung Mischkreis immer Vorlauftemperatur
●
Einstellung Heizkreis immer Rücklauftemperatur
(siehe Seite 17)
Festtemperatur
Um eine Festtemperatur festzulegen müssen Sie in den
Servicebereich
Sie fi nden unter ...:
SERVICE
EINSTELUNGEN
SYSTEM EINSTELLUNG
18
000
50°C -20°C
50°C
20°C 20°C
-5°C
REGELUNG
-Technische Änderungen vorbehalten-
... den Menüpunkt:
System:
ASD
Ueberw. VD
Regelung
Ausheizen o. Misch
... dort wird die Wärmepumpen-Regelung
auf FEST-TEMPERATUR eingestellt,
(siehe Seite 22: Einstellung System)
Das Menüfenster HEIZUNG - HEIZKURVEN - HEIZKREIS
sieht dann wie folgt aus:
Festwert HK
Rücklauf:
Mit Links- und Rechts-Drehen können Sie die
Rücklauftemperatur regulieren und einen festen Wert
defi nieren, z.B. +35°C.
Das Diagramm stellt die daraus resultierende
waagrechte Heizkurve dar
70
FEST-TEMPERATUR
60
50
40
30
20
10
0
-20 -10 -0
----------
AUS
Festt.
+35°C
Œ
:
Œ
10 20 30
830100a/141101
40
