- Seite 1 Bedienungsanleitung AS-i Leuchttaster-Modul AC2386 AC2388 AC2396 AC2398...
-
Seite 2: Inhaltsverzeichnis
1�1 Zeichenerklärung �������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������4 4�1 Konfektionierung der Leuchttaster (AC2386 / AC2396) ��������������������������������4 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������4 5�1 Pinbelegung/Datenbits ����������������������������������������������������������������������������������5 5�2 Datenbits (AC2386 / AC2388) �����������������������������������������������������������������������5 5�3 Datenbits (AC2396 / AC2398) �����������������������������������������������������������������������5 6 Adressieren ����������������������������������������������������������������������������������������������������������6... -
Seite 3: Vorbemerkung
1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com� 1.1 Zeichenerklärung ► Handlungsanweisung → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren�... -
Seite 4: Montage

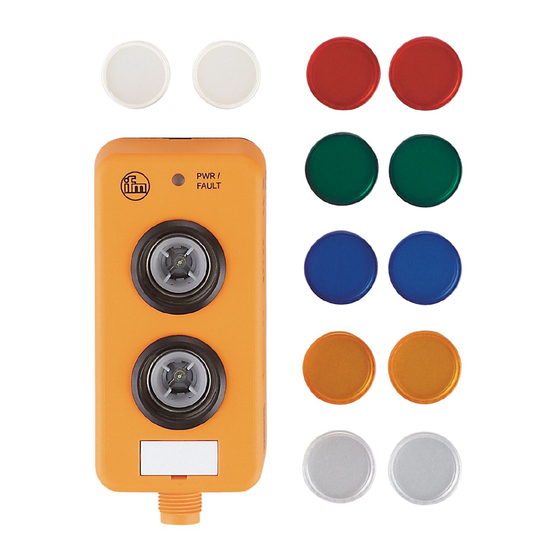

Das AS-i Modul auf eine 35mm-Profilschiene klemmen� Die Einbaulage kann stehend oder flach liegend gewählt werden� ► Alternativ das AS-i Modul auf einen Montage-Adapter (beiliegend) befestigen� 4.1 Konfektionierung der Leuchttaster (AC2386 / AC2396) ► Die gewünschten Druckhaubenoberteile (Farbplatten) auf die Druckhaubenträ- ger schrauben�... -
Seite 5: 5�1 Pinbelegung/Datenbits
AC2398 2 Eingänge / 2 Ausgänge 1 Öffner - LED rot / 1 Schließer - LED grün AS-i Profil S-B�A�E / erweiterter Adressmodus: ja 5.2 Datenbits (AC2386 / AC2388) DI-0: Taster 1 DI-1: Taster 2 DO-0: LED 1 DO-1: LED 2 5.3 Datenbits (AC2396 / AC2398) -
Seite 6: Adressieren
Adressiergerät AC1154 3: AS-i - Beschaltung der Adressierbuchse 4: TTL ← 5: + 5 V 7 Bedien- und Anzeigeelemente 7.1 AC2386 / AC2396 1: LED PWR/Fault 2: Taster 2 / LED 2 3: Taster 1 / LED 1 4: Beschriftungsfeld... -
Seite 7: 7�2 Ac2388 / Ac2398
7.2 AC2388 / AC2398 1: LED PWR/Fault 2: Taster 2 / LED 2 3: Taster 1 / LED 1 4: Beschriftungsfeld 8 Betrieb LED PWR grün leuchtet: AS-i Spannungsversorgung o�k� LED FAULT rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am "normalen"...
