3. MONTAGE UND ANSCHLUSS

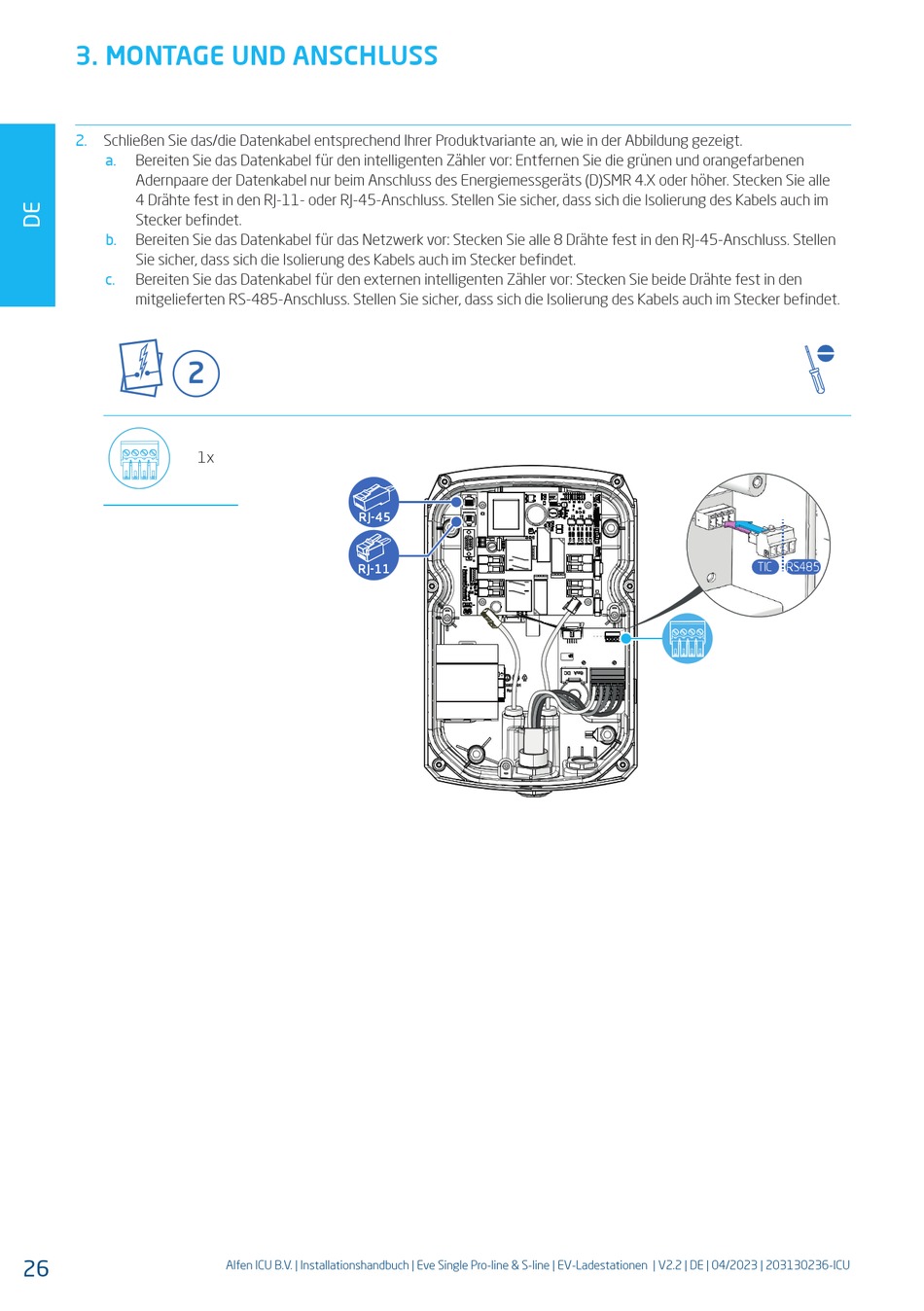

2. Schließen Sie das/die Datenkabel entsprechend Ihrer Produktvariante an, wie in der Abbildung gezeigt.
a. Bereiten Sie das Datenkabel für den intelligenten Zähler vor: Entfernen Sie die grünen und orangefarbenen
Adernpaare der Datenkabel nur beim Anschluss des Energiemessgeräts (D)SMR 4.X oder höher. Stecken Sie alle
4 Drähte fest in den RJ-11- oder RJ-45-Anschluss. Stellen Sie sicher, dass sich die Isolierung des Kabels auch im
Stecker befindet.
b. Bereiten Sie das Datenkabel für das Netzwerk vor: Stecken Sie alle 8 Drähte fest in den RJ-45-Anschluss. Stellen
Sie sicher, dass sich die Isolierung des Kabels auch im Stecker befindet.
c. Bereiten Sie das Datenkabel für den externen intelligenten Zähler vor: Stecken Sie beide Drähte fest in den
mitgelieferten RS-485-Anschluss. Stellen Sie sicher, dass sich die Isolierung des Kabels auch im Stecker befindet.
26
1x
RJ-45
RJ-11
