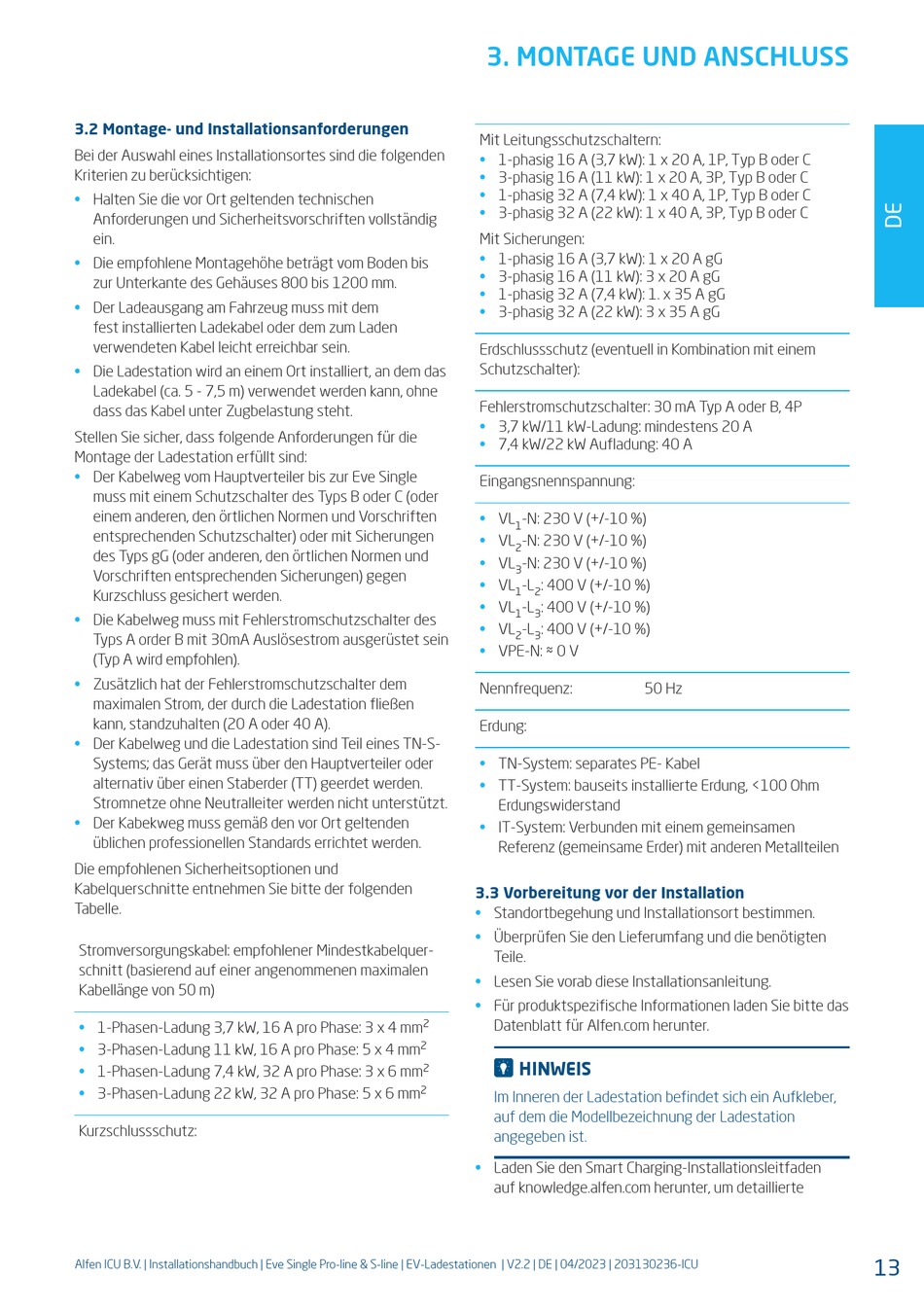

3.2 Montage- und Installationsanforderungen

Bei der Auswahl eines Installationsortes sind die folgenden
Kriterien zu berücksichtigen:
• Halten Sie die vor Ort geltenden technischen
Anforderungen und Sicherheitsvorschriften vollständig
ein.
• Die empfohlene Montagehöhe beträgt vom Boden bis
zur Unterkante des Gehäuses 800 bis 1200 mm.
• Der Ladeausgang am Fahrzeug muss mit dem
fest installierten Ladekabel oder dem zum Laden
verwendeten Kabel leicht erreichbar sein.
• Die Ladestation wird an einem Ort installiert, an dem das
Ladekabel (ca. 5 - 7,5 m) verwendet werden kann, ohne
dass das Kabel unter Zugbelastung steht.
Stellen Sie sicher, dass folgende Anforderungen für die
Montage der Ladestation erfüllt sind:
• Der Kabelweg vom Hauptverteiler bis zur Eve Single
muss mit einem Schutzschalter des Typs B oder C (oder
einem anderen, den örtlichen Normen und Vorschriften
entsprechenden Schutzschalter) oder mit Sicherungen
des Typs gG (oder anderen, den örtlichen Normen und
Vorschriften entsprechenden Sicherungen) gegen
Kurzschluss gesichert werden.
• Die Kabelweg muss mit Fehlerstromschutzschalter des
Typs A order B mit 30mA Auslösestrom ausgerüstet sein
(Typ A wird empfohlen).
• Zusätzlich hat der Fehlerstromschutzschalter dem
maximalen Strom, der durch die Ladestation fließen
kann, standzuhalten (20 A oder 40 A).
• Der Kabelweg und die Ladestation sind Teil eines TN-S-
Systems; das Gerät muss über den Hauptverteiler oder
alternativ über einen Staberder (TT) geerdet werden.
Stromnetze ohne Neutralleiter werden nicht unterstützt.
• Der Kabekweg muss gemäß den vor Ort geltenden
üblichen professionellen Standards errichtet werden.
Die empfohlenen Sicherheitsoptionen und
Kabelquerschnitte entnehmen Sie bitte der folgenden
Tabelle.
Stromversorgungskabel: empfohlener Mindestkabelquer-
schnitt (basierend auf einer angenommenen maximalen
Kabellänge von 50 m)
• 1-Phasen-Ladung 3,7 kW, 16 A pro Phase: 3 x 4 mm
• 3-Phasen-Ladung 11 kW, 16 A pro Phase: 5 x 4 mm
• 1-Phasen-Ladung 7,4 kW, 32 A pro Phase: 3 x 6 mm
• 3-Phasen-Ladung 22 kW, 32 A pro Phase: 5 x 6 mm
Kurzschlussschutz:
Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU
3. MONTAGE UND ANSCHLUSS
Mit Leitungsschutzschaltern:
• 1-phasig 16 A (3,7 kW): 1 x 20 A, 1P, Typ B oder C
• 3-phasig 16 A (11 kW): 1 x 20 A, 3P, Typ B oder C
• 1-phasig 32 A (7,4 kW): 1 x 40 A, 1P, Typ B oder C
• 3-phasig 32 A (22 kW): 1 x 40 A, 3P, Typ B oder C
Mit Sicherungen:
• 1-phasig 16 A (3,7 kW): 1 x 20 A gG
• 3-phasig 16 A (11 kW): 3 x 20 A gG
• 1-phasig 32 A (7,4 kW): 1. x 35 A gG
• 3-phasig 32 A (22 kW): 3 x 35 A gG
Erdschlussschutz (eventuell in Kombination mit einem
Schutzschalter):
Fehlerstromschutzschalter: 30 mA Typ A oder B, 4P
• 3,7 kW/11 kW-Ladung: mindestens 20 A
• 7,4 kW/22 kW Aufladung: 40 A
Eingangsnennspannung:
• VL -N: 230 V (+/-10 %)
1
• VL -N: 230 V (+/-10 %)
2
• VL -N: 230 V (+/-10 %)
3
• VL -L : 400 V (+/-10 %)
1 2
• VL -L : 400 V (+/-10 %)
1 3
• VL -L : 400 V (+/-10 %)
2 3
• VPE-N: ≈ 0 V
Nennfrequenz:
Erdung:
• TN-System: separates PE- Kabel
• TT-System: bauseits installierte Erdung, <100 Ohm
Erdungswiderstand
• IT-System: Verbunden mit einem gemeinsamen
Referenz (gemeinsame Erder) mit anderen Metallteilen

3.3 Vorbereitung vor der Installation

• Standortbegehung und Installationsort bestimmen.
• Überprüfen Sie den Lieferumfang und die benötigten
Teile.
• Lesen Sie vorab diese Installationsanleitung.
• Für produktspezifische Informationen laden Sie bitte das
Datenblatt für Alfen.com herunter.
2
2
HINWEIS
2
2
Im Inneren der Ladestation befindet sich ein Aufkleber,
auf dem die Modellbezeichnung der Ladestation
angegeben ist.
• Laden Sie den Smart Charging-Installationsleitfaden
auf knowledge.alfen.com herunter, um detaillierte
50 Hz
13
