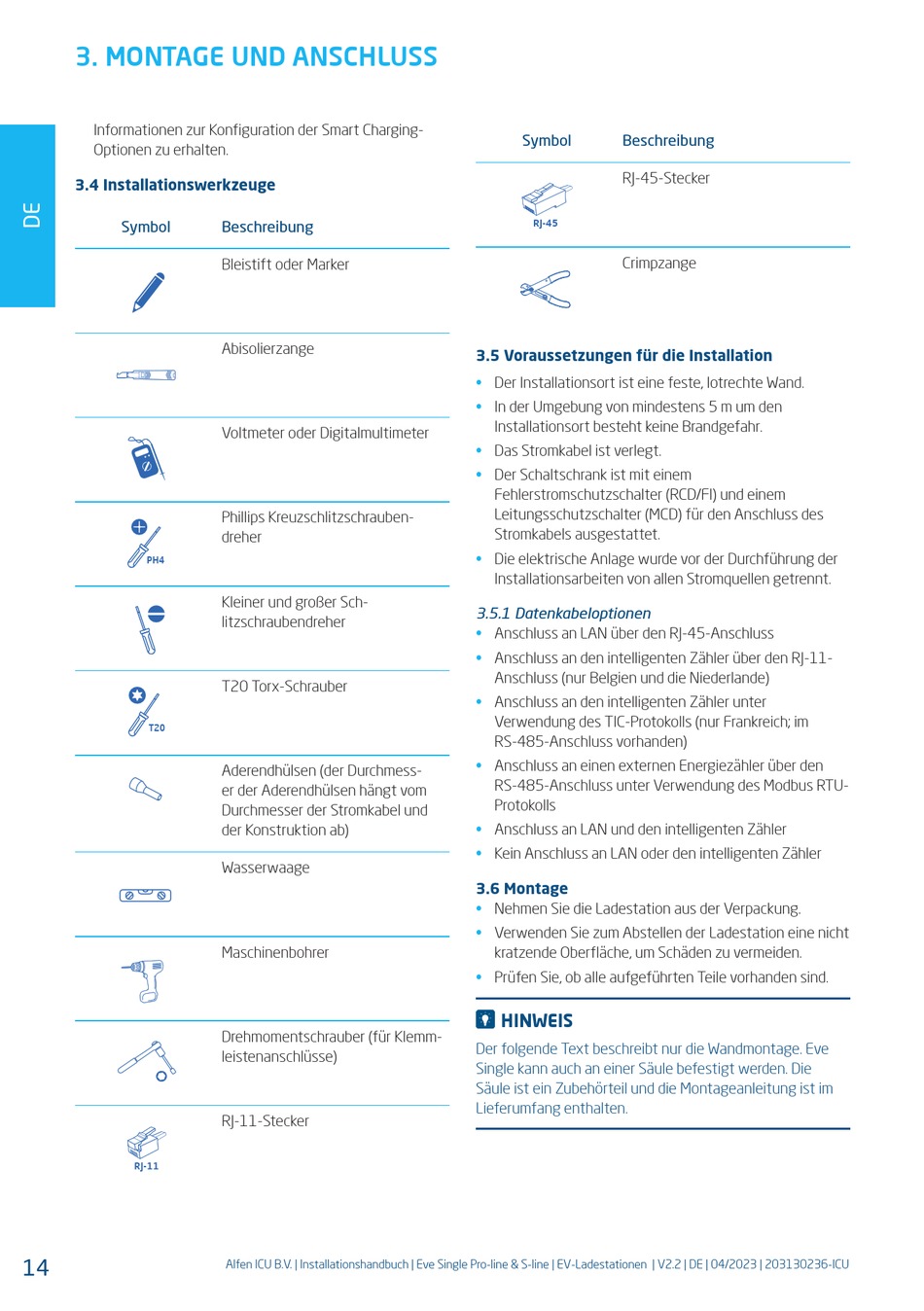

3. MONTAGE UND ANSCHLUSS
Informationen zur Konfiguration der Smart Charging-
Optionen zu erhalten.

3.4 Installationswerkzeuge

Symbol
PH4
T20
RJ-11
14
Beschreibung
Bleistift oder Marker
Abisolierzange
Voltmeter oder Digitalmultimeter
Phillips Kreuzschlitzschrauben-
dreher
Kleiner und großer Sch-
litzschraubendreher
T20 Torx-Schrauber
Aderendhülsen (der Durchmess-
er der Aderendhülsen hängt vom
Durchmesser der Stromkabel und
der Konstruktion ab)
Wasserwaage
Maschinenbohrer
Drehmomentschrauber (für Klemm-
leistenanschlüsse)
RJ-11-Stecker
Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU
Symbol Beschreibung
RJ-45-Stecker
RJ-45
Crimpzange
3.5 Voraussetzungen für die Installation
• Der Installationsort ist eine feste, lotrechte Wand.
• In der Umgebung von mindestens 5 m um den
Installationsort besteht keine Brandgefahr.
• Das Stromkabel ist verlegt.
• Der Schaltschrank ist mit einem
Fehlerstromschutzschalter (RCD/FI) und einem
Leitungsschutzschalter (MCD) für den Anschluss des
Stromkabels ausgestattet.
• Die elektrische Anlage wurde vor der Durchführung der
Installationsarbeiten von allen Stromquellen getrennt.

3.5.1 Datenkabeloptionen

• Anschluss an LAN über den RJ-45-Anschluss
• Anschluss an den intelligenten Zähler über den RJ-11-
Anschluss (nur Belgien und die Niederlande)
• Anschluss an den intelligenten Zähler unter
Verwendung des TIC-Protokolls (nur Frankreich; im
RS-485-Anschluss vorhanden)
• Anschluss an einen externen Energiezähler über den
RS-485-Anschluss unter Verwendung des Modbus RTU-
Protokolls
• Anschluss an LAN und den intelligenten Zähler
• Kein Anschluss an LAN oder den intelligenten Zähler

3.6 Montage

• Nehmen Sie die Ladestation aus der Verpackung.
• Verwenden Sie zum Abstellen der Ladestation eine nicht
kratzende Oberfläche, um Schäden zu vermeiden.
• Prüfen Sie, ob alle aufgeführten Teile vorhanden sind.
HINWEIS
Der folgende Text beschreibt nur die Wandmontage. Eve
Single kann auch an einer Säule befestigt werden. Die
Säule ist ein Zubehörteil und die Montageanleitung ist im
Lieferumfang enthalten.
