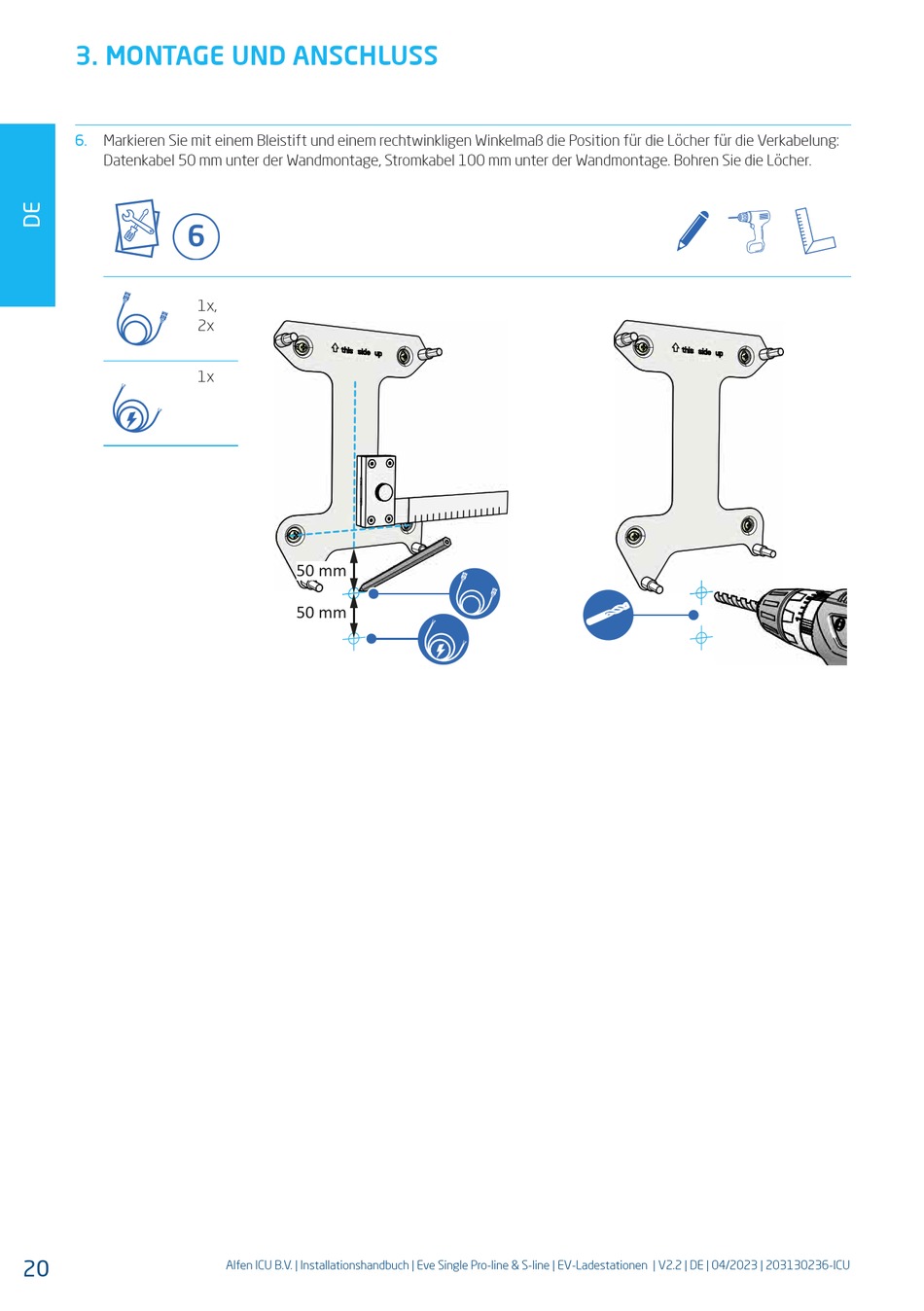

3. MONTAGE UND ANSCHLUSS
6.
Markieren Sie mit einem Bleistift und einem rechtwinkligen Winkelmaß die Position für die Löcher für die Verkabelung:
Datenkabel 50 mm unter der Wandmontage, Stromkabel 100 mm unter der Wandmontage. Bohren Sie die Löcher.
20
1x,
2x
1x
50 mm
50 mm
Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU
