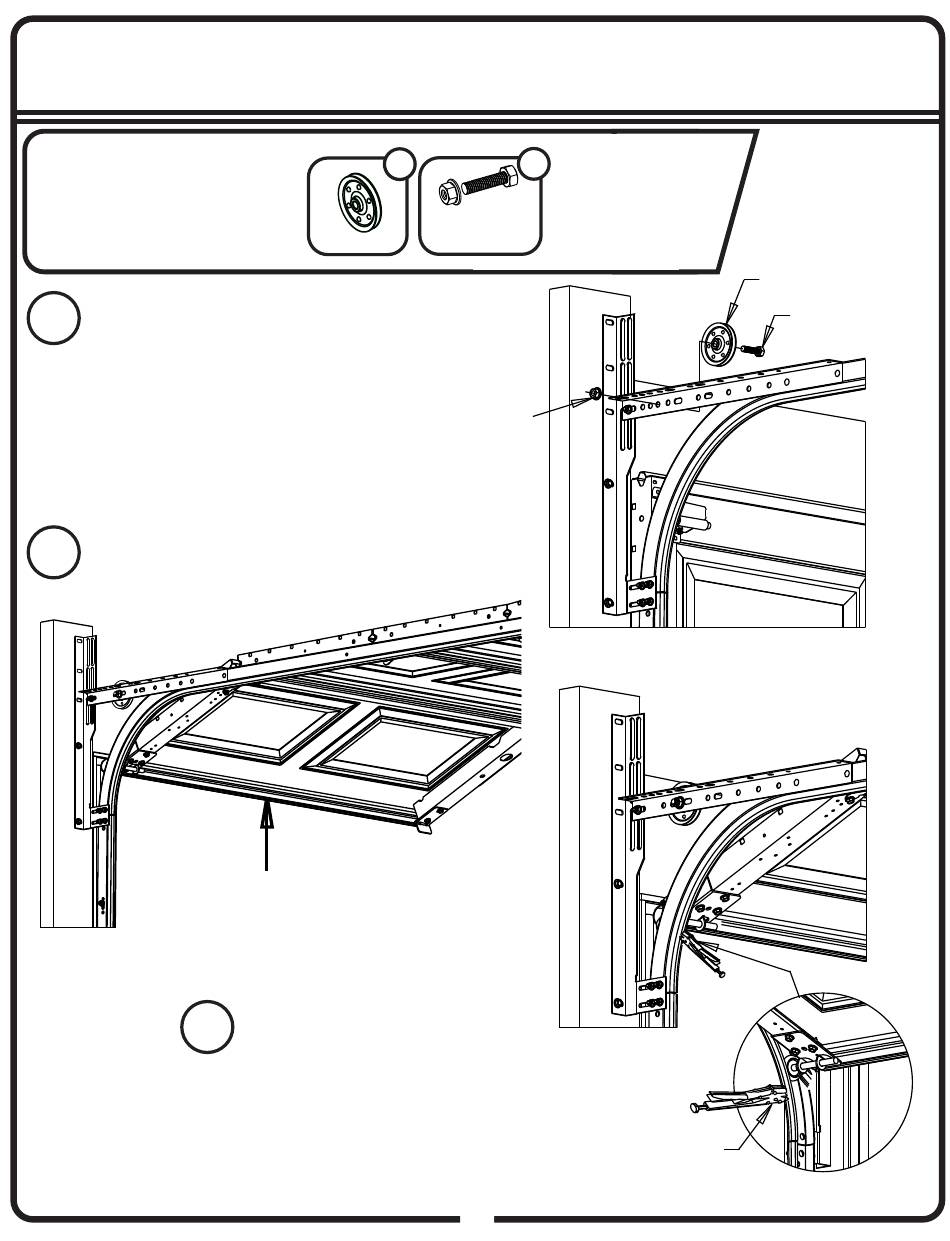

Schritt 38: Zugfeder-montage

1
Befestigen Sie die Riemenscheibe mit einer 3/8" x
1-1/2" Schraube und Sechskantmutter im Winkel,
der die horizontale Schiene am Fahnenwinkel
befestigt. Wiederholen Sie diesen Schritt für die
gegenüberliegende Seite der Tür.
2
Heben Sie die Tür mit mindestens zwei Personen
in die vollständig geöff nete Position.
3
2
Seilzug
Sechskantmutter
Sichern Sie die Tür beidseitig mit
einer Verriegelungszange. Wird
wie abgebildet mit der Schiene
verbunden.
2
3/8" x 1-1/2"
Schraube & Sechs-
kantmutter (Rot)
3/8"
Klemmverriegelungszange
am hinteren Schenkel der
Schiene befestigen
66 17
GE-28FFa
Seilzug
3/8" x 1-1/2"
Schraube &
Sechskantmutter
(Rot)
UMGEKEHRTE
SEITE
