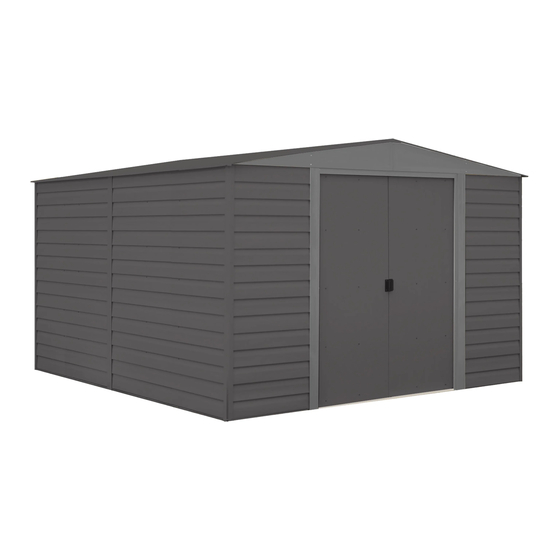

- Seite 1 Gerätehaus ADM01-GE Modell Nr. VDGY1012 Der größte Hersteller von Unterstellgebäuden weltweit 721610915 MONTAGEANLEITUNG DES Gerätehauses-DIE MONTAGE IST EINFACH...
-
Seite 2: Bevor Sie Anfangen
BEVOR SIE ANFANGEN KA02 AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WETTER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 3: Werkzeug Und Material
PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten. -
Seite 5: Wartung Und Pflege
WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dachfi... - Seite 6 MÖGLICHKEIT 1: ARROW BODENRAHMEN-BAUSATZ: (Bestellnr. FB1014-A) Dieser einfache Bausatz von Arrow enthält die beste Basis für Ihren Lagerschuppen. Gelagerte Gegenstände kommen so nicht mit dem Boden in Berührung. Dieser Bausatz sollte wie folgt verwendet werden: A. Zur Unterstützung eines Sperrholzbodens.
- Seite 7 Dachträgerwinkel (4) U-Scheiben (280) (Schraubenbeutel) Türgriff (2) 66183 67468 66769 66382 EckabschluB Firstblende (2) Türgleiter (4) untere Türführung (4) (2 rechts + 2 links) (Arrow Logo) 65020 65958 6228 U-Scheiben (14) 67545 Schrauben (14) Laufschienenträger (2) (Schraubenbeutel) Dichtungsband (1) (Schraubenbeutel)
- Seite 8 Stückliste ADM12-GE Anzahl Check- Abb. Nr. Teil-Nr. Bezeichnung in Karton Liste 9365 Paneelschienen, vorne 5287 Mittelpfosten 5288 Eckpfosten 6000 Giebel, rechts 6001 Giebel, links 6287 Seitenpaneel 6529 Dachpaneel 6640 Dachpaneel, rechts 6641 Dachpaneel, links 7311 Türpfosten 10501 horiz. Türversteifung 8641 vertik.
-
Seite 9: Montage Nach Nummern
MONTAGE NACH NUMMERN TK09... - Seite 10 Hierzu benötigen Sie folgende Teile 8934 Rampe (1) Schritt 1 Vormontage der 9367 Bodenrahmen, vorne (2) 8936 Bodenrahmen, hinten (2) Bodenrahmengruppen TC10 10392 Bodenrahmen, Seite (4) Der vordere Bodenrahmen besteht aus drei Stücken. Die seitlichen Bodenrahmen und der hintere 9367 Bodenrahmen bestehen aus zwei...
- Seite 11 Schritt 2 Hierzu benötigen Sie folgende Teile 10396 Dachrahmen, hinten (2) Vormontage der Rahmengruppen 10395 Dachrahmen, Seite (4) TI11 Die Teile für den Hauptrahmen versteifen die Wände. Diese Teile werden später an der Oberkante der Seitenwände und der Rückwand montiert.
- Seite 12 Schritt 3 Hierzu benötigen Sie folgende Teile 10397 Dachträger (8) Vormontage der Dachträger TC12 Die Dachträger verbinden die zwei Giebel und tragen die Dachpaneele. Der Hauptdachträger besteht aus 10397 vier Teilen, die sich in der Mitte überlagern. Die linken und rechten Dachträgergruppen bestehen aus zwei Teilen.
- Seite 13 Hierzu benötigen Sie folgende Teile Schritt 4 6403 Türlaufschienenlasche (1) Montage für Türlaufschiene 9366 Türlaufschiene (2) TC13 HINWEIS: Die Türlaufschiene trägt die Türlaufschienenlasche (lackiertes Teil) Schiebetüren und verleiht der vorderen Wand Stabilität. Sie setzt sich aus 3 Teilen zusammen. 6403 Mit Hilfe der Lasche der Türlaufschiene die Teile der...
- Seite 14 Schritt 5 Hierzu benötigen Sie folgende Teile vordere Bodengruppe (1) seitl. Bodengruppe (2) Bodenrahmen hintere Bodengruppe (1) TC14 HINTEN RECHT 10392 Setzen Sie die vormontierten B o d e n r a h m e n t e i l e a u f d a s Fundament.
- Seite 15 Schritt 6 Hierzu benötigen Sie folgende Teile 5288 Eckpfosten (4) Eckpfosten TI15 WICHTIGER HINWEIS Von diesem Punkt der Montage an brauchen Sie Stunden und mehr als eine Person. Fahren Sie an dieser Stelle mit der Montage nicht fort, wenn nicht genügend Zeit vorhanden ist, um das Hinten 5288...
- Seite 16 Schritt 7 Hierzu benötigen Sie folgende Teile Türlaufschiene (1) Dachrahmengruppe, hinten (1) Obere Rahmen TI16 Dachrahmengruppe, seite (2) Der obere Dachrahmen verleiht den Seitenteilen Stabilität und dient gleichzeitig zur Befestigung der Giebelteile, die wiederum das Dach tragen.
- Seite 17 Schritt 8 Hierzu benötigen Sie folgende Teile 5287 Mittelpfosten (3) Mittelpfosten TI17 Die Mittelpfosten stützen die Wände. Den Mittelpfosten in der Mitte der hinteren Wand mit 4 selbstschneidenden Schrauben mit dem Bodenrahmen und mit 2 selbstschneidenden Schrauben und Muttern mit dem Türpfosten verschrauben.
- Seite 18 Schritt 9 Hierzu benötigen Sie folgende Teile 7311 Türpfosten (2) Türpfosten TI18 Die Türpfosten verleihen der Türöffnung Stabilität und attraktives Aussehen. Das obere Ende der Türpfosten mit der Türlaufschiene mit zwei selbstschneidenden Schrauben verschrauben. Ebenso mit dem unteren Ende verfahren.
- Seite 19 Hierzu benötigen Sie folgende Teile Schritt 10 Seitenstreben/Vordere 9344 Seitenstreben (10) 9365 Paneelschienen, vorne (2) TI19 Paneelschienen Die Seitenstreben dienen zur Die Seitenstreben (großes Befestigung der Seitenpaneele. Loch unten) werden von außen auf den Bodenrahmen gestellt. Hinten jeweils eine Seitenstrebe Die Seitenstreben jetzt noch z w i s c h e n...
- Seite 20 Schritt 11 Hierzu benötigen Sie folgende Teile 6287 Seitenpaneel (12) Seitenpaneele TI20 Die Paneele mit U-Scheiben verschrauben. SCHRITT RICHTIG FALSCH Das Seitenpaneel wie abgebildet in die Paneelschienen an den Eckpfosten schieben. Das Paneel muß mit der fl achen Kante nach oben und mit der abgewinkelten Kante nach SCHRITT unten zeigen.
- Seite 21 Schritt 12 Hierzu benötigen Sie folgende Teile 8736 Paneel, hinten (6) Paneele hinten und vorne 8737 Paneel, vorne (6) TI21 SCHRITT SCHRITT Obere Mitte des Schieben Sie die hinteren Paneele Ietzten Paneels mit in die Paneelschienen der Eck- und dem Dachrahmen Mittelpfosten auf der Rückseite wie verschrauben...
- Seite 22 Schritt 13 Hierzu benötigen Sie folgende Teile 6000 Giebel, rechts (2) 6001 Giebel, links (2) Montage der Giebel 5971 Dachträgerwinkel (4) TI22et Die Giebel gehören auf die Frontund Rückseite und tragen die Dachträger. SCHRITT HINWEIS Randleiste (Grün) (Plastikteil) Die Giebel sind ineinander...
- Seite 23 Hierzu benötigen Sie folgende Teile Schritt 14 linke Giebelgruppen (2) Giebel/Winkel rechte Giebelgruppen (2) 6635 Dachträgerwinkel (2) TI23 Einen rechten und einen linken Giebel anheben und unter dem Dachrahmen an der Ecke mit selbstschn. Schrauben an die Türlaufschiene schrauben.
- Seite 24 Schritt 15 Hierzu benötigen Sie folgende Teile Dachträger einzein (2) Dachträger Dachträger, doppelt (1) TI24 Die zwei Hälften des doppelten Dachträgers spreizen und den Dachträger an den Dachträgerwinkel des vorderen Giebels schrauben. SCHRITT Das andere Ende des doppelten Dachträgers an den Dachträger- winkel des hinteren Giebels Dachträger, einzeln...
- Seite 25 Schritt 16 Hierzu benötigen Sie folgende Teile 6640 Dachpaneel, rechts (1) Rechtes Dachpaneel TI25et Die Dachpaneele werden am besten mit einer Stufenleiter montiert. Beginnen Sie mit der Installation der Dachpaneele auf der hinteren, rechten Seite. Alle Dachschrauben 6641 6640 müssen mit einer U-Scheibe unterlegt...
- Seite 26 Schritt 17 Hierzu benötigen Sie folgende Teile 6641 Dachpaneel, links (1) 6529 Dachpaneel (2) Dachmontage 6869 Firstabdeckung (1) TI26 Schrauben zum Ein linkes Dachpaneel an der Dachträger linken, hinteren Dachecke befestigen. Zwei Dachpaneele in der auf der vorherigen Seite angegebenen Reihenfolge installieren.
- Seite 27 6868 Firstabdeckung (1) Schritt 18 Hierzu benötigen Sie folgende Teile 6529 Dachpaneel (4) 6641 Dachpaneel, links (1) Dachmontage 6869 Firstabdeckung (1) TI27 6640 Dachpaneel (1) Beim Abrollen und Niederdrücken d e s D i c h t u n g s b a n d e s z w e i SCHRITT Dachpaneele installieren.
- Seite 28 Hierzu benötigen Sie folgende Teile Schritt 19 6015 Dachrand, seitlich (4) Dachränder 6014 Dachrand, seitlich (2) TI28 Die seitlichen Dachränder mit Schrauben an jeder Paneelüberlap- pung am unteren Ende der Dachpaneele befestigen. HINWEIS Beide Abdeckungen werden mit einer einzigen Schraube an der Überlappung befestigt.
- Seite 29 Schritt 20 Hierzu benötigen Sie folgende Teile 67731 Wabenpaneel (2) 10493 Rechte und linke Türen (2) Montage der Türen 10501 horiz. Türversteifung (4) TK29 8641 vertik. Türversteifung (2) Dieser Schritt zeigt die Montage des linke Tür.
- Seite 30 Schritt 21 Hierzu benötigen Sie folgende Teile recht Türgruppe (1) Montage der Türen und Justierung linke Türgruppe (1) TK30 horiz. Türversteifung Giebel Türlaufschiene Türgleiter Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) SCHRITT SCHRITT hinter dem Türpfosten in die vordere...
-
Seite 31: Einige Tatsachen Zum Themz Rost
EINIGE TATSACHEN ZUM THEMZ ROST TI31 Rostbildung lst ein natürlicher Oxydationsvorgang, der auftritt, wenn unbehandeltes Metall Feuchtigkeit ausgesetzt ist. Zu den Problemzonen gehören Bohrungen für Schrauben, unbearbeitete Kanten oder Kratzer und Scharten im Schutzanstrich, die beim normalen Zusammenbauen, Handhaben und Gebrauch entstehen. Die Rostentwicklung läßt sich vermeiden oder beim Auftreten so schnell wie möglich aufhalten, wenn man diese normalen rostanfälligen Zonen identifi... - Seite 32 VDGY1012 ADM36-GE 721610915...
