Schritt 6
BW18a-GE
Jede Schraube und jeder Bolzen in der
Wand erfordert eine Scheibe.
RICHTIG FALSCH
1

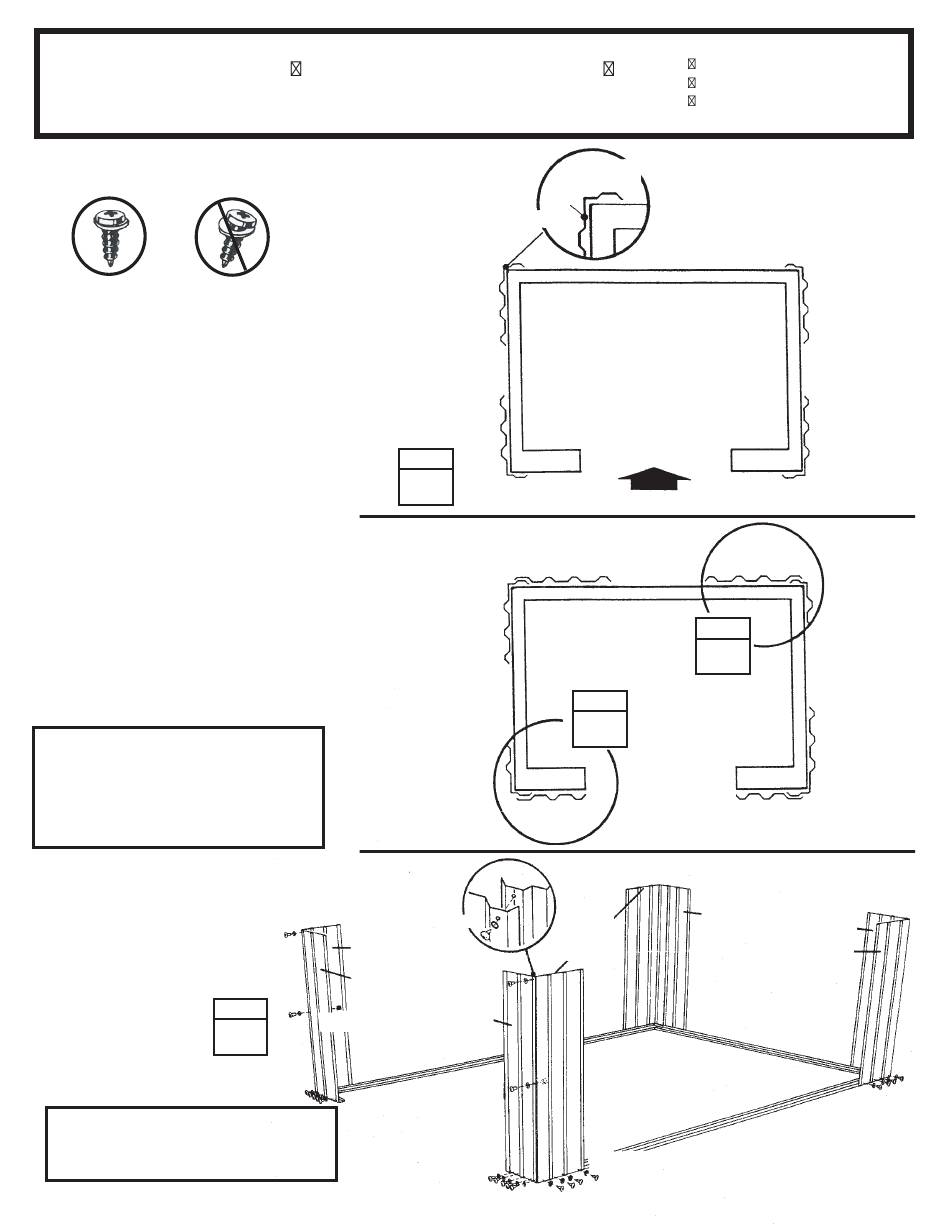

Installieren Sie eine Eckwandpaneele
an der Ecke des Bodenrahmens wie
abgebildet. Der breiteste Teil jeder
Eckpaneele muss für alle 4 Ecken an der
Seite des Gebäudes platziert werden.
Befestigen Sie die Eckpaneele mit 4
Schrauben am Bodenrahmen.
Unterstützen Sie die Eckpaneele mit
einer Stehleiter, bis eine Wandpaneele
befestigt ist.
2
Befestigen Sie die Vorderwand pa-
neele an den vorderen Eckpaneelen,
wie abgebildet.
3
Befestigen Sie die Hauptwand pan-
eele an den hinteren Eckpaneelen, wie
abgebildet.
HINWEIS
Gehen Sie vorsichtig vor und stel-
len Sie sicher, daß die Paneele wie
gezeigt am richtigen Ort montiert
werden
4
Wir empfehlen Ihnen, die Teilenum-
mern der Wandpaneele zu überprüfen,
bevor Sie fortfahren.
#8Ax5/16" (8 mm) schraube
Der Bodenrahmen muß rechtwin-
klig und eben sein, oder die Bohrun-
gen decken sich nicht.
Hierzu benötigen Sie folgende Teile
Ecken alle Größen
7824
7825
Schritt
#10-32 Vierkantmutter
4
#10-32x7/16" (11 mm)
Schmalseite
7824
Breitseite
Seite
Schritt
7824
1
7822
Schritt
7825
U-Scheibe
7824
7824
7825
schraube
20
7824 Eckwandpaneel (4)
7825 Wandpaneel (2)
7822 Hauptwandpaneel (2)
Hinten
Draufsicht
vorderer
7822
Schritt
3
2
7825
7822
U-Scheibe
7824
Seite
7824
7822
7824
