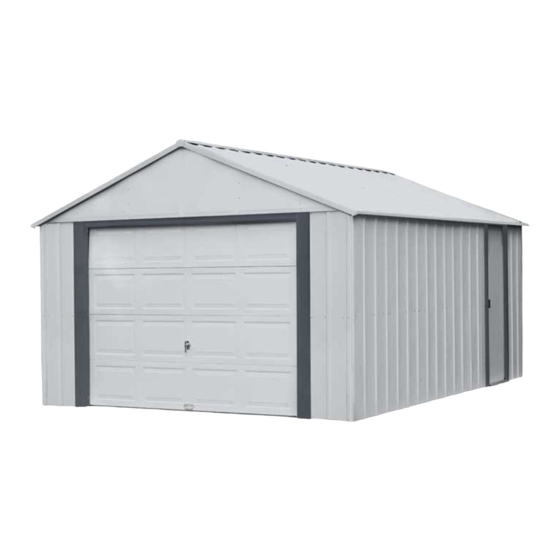

Arrow BGR1210FG Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Arrow Anleitungen
  4. Lagerschuppen
  5. BGR1210FG
  6. Bedienungsanleitung

Arrow BGR1210FG Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
JM01b-GE
Steel Garage
Besuchen Sie unsere Webseite für kompatibles Zubehör
733260423
Lagerfl äche
12'x10'
12'x17'
12'x24'
12'x31'
ABMESSUNGEN
Ungefähre
Größe
12' x 10'
141 1/8" x 111 3/4"
12' x 17'
141 1/8" x 198"
12' x 24'
141 1/8" x 284 1/4"
12' x 31'
141 1/8" x 370 1/2"
3,7 m x 3,0 m
358,5 cm x 283,8 cm
3,7 m x 5,2 m
358,5 cm x 502,9 cm
3,7 m x 7,3 m
358,5 cm x 722,0 cm
3,7 m x 9,4 m
358,5 cm x 941,1 cm
Gerätehaus
Modell Nr.
arrowsheds.com
110 Sq. Ft.
801 Cu. Ft. (10,2 m
194 Sq. Ft. 1419 Cu. Ft. (18,0 m
278 Sq. Ft. 2037 Cu. Ft. (25,8 m
362 Sq. Ft. 2655 Cu. Ft. (33,6 m
†
Angaben auf ganze Fuß gerundet
Lagerfl äche
146 1/8"
146 1/8"
146 1/8"
146 1/8"
371,2 cm
371,2 cm
371,2 cm
371,2 cm
BGR1210FG
BGR1224FG
22,7 m
2
3
)
40,2 m
2
3
)
57,7 m
2
3
)
75,2 m
2
3
)
Außenabmessungen
(Dachkante zu Dachkante)
Breite
Tiefe
Höhe
117"
103 1/4"
203 1/4"
103 1/4"
289 1/2"
103 1/4"
375 3/4"
103 1/4"
297,2 cm
262,3 cm
516,3 cm
262,3 cm
735,3 cm
262,3 cm
954,4 cm
262,3 cm
BGR1217FG
BGR1231FG
Register • Enregistrer • Regístrate
/
ShelterLogic.com
product-registration
Vorsicht
scharfe Kanten
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
Innenabmessungen
(Wand zu Wand)
Breite
Tiefe
141 1/8"
111 3/4"
141 1/8"
198"
141 1/8"
284 1/4"
141 1/8"
370 1/2"
358,5 cm
283,8 cm
358,5 cm
502,9 cm
358,5 cm
722,0 cm
358,5 cm
941,1 cm
Höhe
102"
102"
102"
102"
259,1 cm
259,1 cm
259,1 cm
259,1 cm

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Arrow BGR1210FG

Inhaltszusammenfassung für Arrow BGR1210FG

  • Seite 1 Gerätehaus JM01b-GE Modell Nr. BGR1210FG BGR1217FG BGR1231FG BGR1224FG Steel Garage Register • Enregistrer • Regístrate arrowsheds.com Besuchen Sie unsere Webseite für kompatibles Zubehör ShelterLogic.com product-registration Vorsicht 733260423 Lagerfl äche 110 Sq. Ft. 801 Cu. Ft. (10,2 m 22,7 m 12'x10' scharfe Kanten 194 Sq.

  • Seite 2: Bodenbeläge Und Verankerungen: Ihr Gerätehaus Muss Verankert Sein, Um Wind

    Eine Basis ist notwendig, um ein quadratisches und niveaugleiches Gerätehaus zu bauen. Verankerungen und Basismaterialien sind nicht im Lieferumfang Ihres Gerätehauses enthalten. Wir empfehlen die Verwendung eines Arrow Anker-Kits als e ektive Methode zur Befestigung Ihres Gebäudes am Boden (erhältlich im Versandhandel oder bei Ihrem Händler vor Ort) oder Sie können ein Basis- und Verankerungssystem Ihrer...

  • Seite 3: Achten Sie Auf Das Wetter

    VORAUSPLANEN..BW04-GE Achten Sie auf das Wetter: Vergewissern Sie sich, dass der Tag, an dem Sie Ihr Geräte- haus installieren, trocken und ruhig ist. Versuchen Sie nicht, Ihr Gerätehaus an einem windigen Tag zu bauen. Seien Sie vorsichtig auf nassem oder schlammigen Boden. Gruppenarbeit: Nach Möglichkeit sollten zwei oder mehr Personen zusammenarbeiten, um Ihr Gerätehaus zu errichten.

  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten.
  • Seite 5 WARTUNG UND PFLEGE..BW05-GE Oberfl äche: Für ein langlebige Ober äche reinigen und wachsen Sie die Außen äche regelmäßig. Die Ausbesserung von Kratzern erfolgt, sobald Sie sie an Ihrer Anlage be- merken. Reinigen Sie den Bereich sofort mit einer Drahtbürste, waschen Sie ihn und tragen Sie Ausbesserungsfarbe nach Herstellerempfehlung auf.

  • Seite 8: Die Basis Für Ihr Gebäude

    Basis BW08-GE Die Basis für Ihr Gebäude Betonplatte Der Sockel sollte mindestens 10,2 cm (4") dick sein. Er muss eben und flach sein, um eine gute Abstützung des Rahmens zu gewährleisten. Nachfolgend nden Sie die empfohlenen Materialien für Ihre Basis. 2 x 4's (38 mm x 89 mm) (wird nach dem Aushärten des Betons entfernt) Beton Platte aus 6 mil Kunststo Für einen ausreichend festen Beton empfehlen wir die Verwendung einer Mischung aus:...

  • Seite 9: Verankerung Des Gebäudes

    1/4" (6 mm) - Bohrungen auf. die eine ord- nungsgemäße Verankerung sichern. Verankerung in Beton: 1. Für gegossenes Betonfundament, Boden oder Wasch- Arrow Verankerungs-Kit: ( Modell-Nr. AK100 oder betonplatten: 68383) 1/4" x 2" (6 mm x 51 mm) Schwellenschraube benutzen.
  • Seite 10 (mit Schrauben verpackt) (Packed with Screws) (mit Schrauben verpackt) Schrauben (2) (mit Schrauben verpackt) 66444 66646 65020 30028 66446 Arrow-Logo Eckabschluß U-Scheiben (456) 1" U-Scheiben (8) Firstblende (2) 2 rechte & 2 linke (174) (Karton 4) (mit Schrauben verpackt) Typenschild (1)
  • Seite 11 Stückliste JM11a-GE Der Karton #4 der 12' x17' (3,7 m x 5,2 m) kann für ein komplettes 12' x10' (3,7 m x 3,0 m) Gebäude entfallen, oder mehr als ein Karton #4 kann verwendet werden, um die Tiefe in Schritten von 2,1 m (7') zu vergrößern Karton 3 Abb.
  • Seite 12 MONTAGE NACH NUMMERN JM12a-GE Eckpaneel CORNER WALL PANEL Wandpaneel MAIN WALL PANEL...

  • Seite 13: Komponenten Für Die Tür

    GE-01FFd Komponenten für die Tür #3 Endscharnier #2 Endscharnier #1 Endscharnier #1 Mittelscharnier Türprofi l mit Wet- Türprofi l terschutzleiste Innere Obere Griff Stufenplatte Halterung Untere Halter- Rolle Untere Halter- ung links ung Rechtes Türverriegelung Baugruppe...
  • Seite 14 GE-02FFa Komponenten für die Tür Schnappverschluss- Kabel Schnappverschluss Sicherung Vertikale Spur Flaggenwinkel Flaggenwinkel links rechts Horizontale Horizontale Kurvenschiene Kurvenschiene rechts Schienenhalterung links Sicherheitskabel Zugfeder Federkabel S-Haken (Rot) Kabelbinder (Rot) Seilzug Horizontale Winkelklammer Gabelkopf...

  • Seite 15: Beschläge Für Türen

    GE-03FFc Beschläge für Türen 1/4” x 5/8” Schienen- ¼” Blechschraube bolzen & Sechskant- mutter 3/8” x 1-1/2” ¼” Blechschraube schraube & (Rot) Sechskantmutter 3/8” x 3/4” Schlitten- 5/16-18 x 3/4” schraube & Sechskant- schraube & mutter Sechskantmutter ALLE ROTEN BESCHLÄGE STEHEN UNTER SPANNUNG, SOBALD DIE TÜR MONTIERT IST.
  • Seite 16 7855 Fachwerkträger Untergurt (2) Schritt 1 Hierzu benötigen Sie folgende Teile 7856 Fachwerkträger Obergurt (2) Fachwerkträger-Montage 12x17, 12x24 & 12x31 6382 Mittelgiebelstreben (8) 7739 Fachwerkträger Diagonale (4) (3,7 m x 5,2 m / 3,7 m x 7,3 m / 3,7 m x 9,4 m) einzig BW14-GE 6381 Mittige Giebelstreben (4) 6380 Äußere Giebelstreben (4)

  • Seite 17: Hierzu Benötigen Sie Folgende Teile

    Schritt 2 6381 Mittige Giebelstreben (4) Hierzu benötigen Sie folgende Teile 6380 Äußere Giebelstreben (4) 7942 Echter Giebel (2) Giebel aller Größen 7943 Linker Giebel (2) 69835 Kantenschutz (Grün) (4) BW15a-GE Die Giebel sind oben auf den vorderen 69835 und hinteren Wänden angeordnet und 69835 tragen die Dachträger.
  • Seite 18 11770 Rechter Hinterrahmen (3) Hierzu benötigen Sie folgende Teile 80321 Linker hinterer Rahmen (3) Schritt 4 7837 Seitenrahmen (2) Bodenrahmen-Montage 7834 Rechter vorderer Rahmen (1) 7835 Linker vorderer Rahmen (1) 12x10 (3,7 m x 3,0 m) 7517 Untere Türschiene (1) JM18-GE 7560 Rampe (1) Wählen Sie die Position der Sei-...
  • Seite 19 Hierzu benötigen Sie folgende Teile Schritt 5 11770 Rechter Hinterrahmen (3) 7837 Seitenrahmen (2) 80321 Linker hinterer Rahmen (3) 7834 Rechter vorderer Rahmen (1) Bodenrahmen-Montage 7914 Seitenrahmen (see below) 7835 Linker hinterer Rahmen (1) 12x17, 12x24 & 12x31 7857 Fachwerkträger (see below) 7517 Untere Türschiene (1) (3,7 m x 5,2 m / 3,7 m x 7,3 m / 3,7 m x 9,4 m) 7560 Rampe (1)

  • Seite 20: Ecken Alle Größen

    Schritt 6 7824 Eckwandpaneel (4) Hierzu benötigen Sie folgende Teile 7825 Wandpaneel (2) Ecken alle Größen 7822 Hauptwandpaneel (2) BW18a-GE Jede Schraube und jeder Bolzen in der Schmalseite Wand erfordert eine Scheibe. 7824 Breitseite Hinten 7824 RICHTIG FALSCH Installieren Sie eine Eckwandpaneele an der Ecke des Bodenrahmens wie abgebildet.
  • Seite 21 Rückwandbau gruppe (1) 7834 Rechter vorderer Rahmen (1) Schritt 7 Hierzu benötigen Sie folgende Teile 7835 Linker vorderer Rahmen (1) 7837 Seitenrahmen (2) Rahmen 12x10 (3,7 m x 3,0 m) 7950 Wandführung, Seite (1) 7949 Wandführung, Seite (1) JM21-GE 7951 Stützsäule (1) Die mittleren Rahmenteile verleihen die Befestigen Sie den Seitenrahmen an Stei gkeit der Seiten- und Rückwand.
  • Seite 22 Hierzu benötigen Sie folgende Teile Rückwandbau gruppe (1) 7914 Seitenrahmen siehe unten Schritt 8 Rahmen 7834 Rechter vorderer Rahmen (1) 7837 Seitenrahmen (2) 6228 Rahmenstütze (4) 7835 Linker vorderer Rahmen (1) 12x17, 12x24 & 12x31 7917 Fachwerksäule siehe unten 7949 Wandführung, Seite (1) (3,7 m x 5,2 m / 3,7 m x 7,3 m / 3,7 m x 9,4 m) 7951 Stützsäule (1) JM22-GE...
  • Seite 23 7839 Vordere Säule (2) Schritt 9 7834 Rechter vorderer Rahmen (1) Hierzu benötigen Sie folgende Teile 7835 Linker vorderer Rahmen (1) 7831 Sturz (1) Rahmen 12x10 (3,7 m x 3,0 m) Seitenrahmen siehe unten (1) 7838 Seitlicher oberer Winkel (2) JM23-GE 7958 Türlaufschiene (1) Die oberen Rahmenteile verleihen den...
  • Seite 24 Hierzu benötigen Sie folgende Teile 7839 Vordere Säule (2) Seitenrahmen siehe unten (1) Schritt 10 7834 Rechter vorderer Rahmen (1) 7915 Seitlicher oberer Winkel siehe unten Rahmen 7835 Linker vorderer Rahmen (1) 7838 Seitlicher oberer Winkel (2) 12x17, 12x24 & 12x31 7831 Sturz (1) 7958 Türlaufschiene (1) (3,7 m x 5,2 m / 3,7 m x 7,3 m / 3,7 m x 9,4 m)

  • Seite 25: Wandpaneele Alle Größen

    Schritt 11 Hierzu benötigen Sie folgende Teile 7822 Hauptwandpaneel siehe unten 7825 Wandpaneel (1) Wandpaneele alle Größen 11768 Wandpaneel (1) JM25-GE Jede Wandpaneele hat auf einer Seite eine gewellte Rippe. Die gewellte Rippe sollte WENN SIE EIN 12X24 ER GEBÄUDE BAUEN (3,7 m unter die Rippe des darauf folgenden Pan- x 7,3 m) eels gehen.

  • Seite 26: Hintere Eingangstür Alle Größen

    Hierzu benötigen Sie folgende Teile 7517 Untere Türschiene (1) Schritt 12 7560 Rampe (1) Hintere Eingangstür alle 8530 Verbindungskanal (1) 7951 Stützsäule (1) Größen BW24-GE 7958 Türlaufschiene (1) Mit den vorherigen Stufen der seitlichen Positionieren Sie die Türschiene auf Eingangstür und dieser Abbildung können die Innenseite des Hinterrahmens, an Sie die Eingangstür an 2 Stellen entlang der der Tragsäule anliegend.

  • Seite 27: Seitliche Oder Hintere Eingangstür In Allen Größen

    7946 Türpfosten (2) Hierzu benötigen Sie folgende Teile Schritt 13 7948 Tür-Wandversteifung (1) Seitliche oder hintere Ein- 7972 Verriegelungs halterung des Türgri s (1) gangstür in allen Größen BW25-GE Die Türpfosten verstärken die Türö - nung und sorgen für eine attraktive Verkleidung.

  • Seite 28: Schienenstützen Aller Größen

    Schritt 14 Hierzu benötigen Sie folgende Teile 10460 Träger für die rechte Schiene (1) 10461 Träger für die linke Schiene (1) Schienenstützen aller Größen BW26-GE Befestigen Sie rechte und linke Schienenstützen mit 5 Schrauben von innen und Muttern von außen an den vorderen Säulen.
  • Seite 29 Schritt 16 Recht Giebel gruppe (1) Hierzu benötigen Sie folgende Teile 10462 Dachträger (4) Dachträger 12x17, 12x24 & 12x31 Linker Giebel gruppe (1) 6382 Mittelgiebelstreben (1) 10462 Dachträger gruppe (1) (3,7 m x 5,2 m / 3,7 m x 7,3 m / 3,7 m x 9,4 m) 6372 Giebelstrebe (2) BW27-GE Heben und befestigen Sie eine rechte...
  • Seite 30 Schritt 17 Recht Giebel gruppe (1) Hierzu benötigen Sie folgende Teile Linker Giebel gruppe (1) 7912 Dachträger (4) Dachträger 12x17, 12x24 & 12x31 6382 Mittelgiebelstreben (1) 7912 Dachträger gruppe (1) (3,7 m x 5,2 m / 3,7 m x 7,3 m / 3,7 m x 9,4 m) 6372 Giebelstrebe(2) BW28-GE Giebel mit allen Schrauben am Hinter-...
  • Seite 31 Schritt 18 Hierzu benötigen Sie folgende Teile Recht Giebel gruppe (2) Linker Giebel gruppe (2) Dachträger 12x10 6382 Mittelgiebelstreben (2) 10462 Dachträger (4) (3,7 m x 3,0 m) 10462 Dachträger gruppe (1) 6372 Giebelstrebe (2) BW29-GE Verbinden Sie den linken und rech- Heben und befestigen Sie eine rechte Befestigen Sie eine Giebelstrebe Giebelbaugruppe oben auf dem Sturz...

  • Seite 32: Schritt 19 Quadrierung Des Gebäudes Aller Größen

    Schritt 19 Quadrierung des Gebäudes aller Größen BW30-GE Vermessen Sie das Gebäude auf dem Fundament und an der Oberseite, in- dem Sie wie bisher diagonal von Ecke zu Ecke messen. Verwenden Sie eine Schnur, um zu überprüfen, ob die Seiten und der hin- tere Teil des Gebäudes gerade sind und HINWEIS nicht nach innen oder außen geneigt.

  • Seite 33: Eckdachpaneele Alle Größen

    Schritt 20 Hierzu benötigen Sie folgende Teile 7826 Rechtes Dachpaneel (2) Eckdachpaneele alle Größen 7827 Dachpaneel, links (1) BW31a-GE Die Montage der Dachpaneele erfolgt am Installieren Sie das linke Dachpaneel besten mit einer Stehleiter. Alle Dachschrauben für die rechte Seite in der dargestellten müssen mit einer U-Scheibe unterlegt werden.
  • Seite 34 Hierzu benötigen Sie folgende Teile Schritt 21 Dachpaneel 12x10 7828 Mittleres Dachpaneel (2) (3,7 m x 3,0 m) BW32-GE Positionieren Sie das Mitteldachpa- neel indem es die Rippe des linken Eck- Mittleres Dachpaneel dachpaneels überlappt. Überlappung SCHRAUBEN AM DACHBALKEN in der Mitte der Rippe des Dachpaneels mit Schraube und Mutter befestigen.
  • Seite 35 Schritt 22 Hierzu benötigen Sie folgende Teile Dachpaneel 12x17, 12x24 & 12x31 7828 Mittleres Dachpaneel (siehe unten) (3,7 m x 5,2 m / 3,7 m x 7,3 m / 3,7 m x 9,4 m) BW33-GE WENN SIE EIN 12X24 ER GEBÄUDE BAUEN (3,7 m x 7,3 m) Schneiden Positionieren Sie das Mitteldachpa- Sie 12 - 2"...
  • Seite 36 Schritt 23 7828 Mittleres Dachpaneel (2) Hierzu benötigen Sie folgende Teile 7843 Firstabdeckung (1) 7827 Dachpaneel, links (1) Firstabdeckung 12x10 (3,7 m x 3,0 m) 6874 Firstabdeckung (1) BW34-GE Vorübergehend rechtes hinteres Dachpaneel entfernen. Installieren Sie 2 Mitteldachpaneele. Befestigen Sie die Rippenüberlappun- gen des zweiten Dachpaneels mit einer Schraube und Mutter.
  • Seite 37 Schritt 24 7828 Mittleres Dachpaneel (siehe unten) Hierzu benötigen Sie folgende Teile 7843 Firstabdeckung (siehe unten) Firstabdeckung 12x17, 12x24 & 12x31 7827 Dachpaneel, links (1) 6874 Firstabdeckung (1) (3,7 m x 5,2 m / 3,7 m x 7,3 m / 3,7 m x 9,4 m) BW35-GE mit der Montage von Dichtungen Installieren Sie die rechte und linke...
  • Seite 38 Schritt 25 5220 Seitliche Dachverkleidung (2) 6014 Seitliche Dachverkleidung (2) Hierzu benötigen Sie folgende Teile 7846 Rechtsstrebe (2) Dachverkleidung 12x10 (3,7 m x 3,0 m) 7845 Linksstrebe (2) BW36-GE Befestigen Sie die seitige Dach Dachpaneelrippe, Strebe, Spitzen- randleisten am unteren Ende der kappe und Firstkappe mit Schrauben und Dachpaneele auf jeder Seite des Ge- Muttern miteinander verbinden.
  • Seite 39 Schritt 26 5220 Seitliche Dachverkleidung Hierzu benötigen Sie folgende Teile (siehe unten) 6014 Seitliche Dachverkleidung (2) Dachverkleidung 12x17, 12x24 & 12x31 7845 Linksstrebe (2) (3,7 m x 5,2 m / 3,7 m x 7,3 m / 3,7 m x 9,4 m) 7846 Rechtsstrebe (2) BW37-GE Befestigen Sie die seitige Dach...

  • Seite 40: Seitliche Oder Hintere Eingangstür In Allen Größen

    Schritt 27 Hierzu benötigen Sie folgende Teile 10474 Tür (1) 3719 Türgri versteifung (1) Seitliche oder hintere Eingangstür in 7947 Vertik. Türversteifung (1) allen Größen 10497 Horiz. Türversteifung (2) BW38-GE HINWEIS Um die Tür so zu montieren, dass sie von links nach rechts gleitet (Ö...
  • Seite 41 Schritt 28 Hierzu benötigen Sie folgende Teile Seitliche oder hintere Eingangstür in Tür gruppe (1) allen Größen BW39-GE Vom Inneren des Gebäudes aus, legen Sie den Türboden hinter der Tür- pfosten in die untere Türschiene. Positionieren Sie die Oberseite der Tür so, dass die Löcher in der Tür mit den Löchern in den Türschlitten übere- instimmen.
  • Seite 42 Schritt GE-04FFb 29: Untere Paneele Innere Stufen- 1/4” Blech- Unterer Griff schraube platte Türenabschnitt Untere Greifstelle/Stufenplatte Kit Achten Sie auf den Abschnitt mit der dazugehörigen Wetterdichtung. Das ist der untere Teil. Stellen Sie es auf den Tisch mit der Vorderseite nach unten (die Stirnseite ist die Außenseite der Tür). Verwenden Sie Schrauben, um die innere Stufenplatte wie abgebildet am unteren Abschnitt zu befestigen.
  • Seite 43 Schritt GE-05FFa 29: Untere Paneele 1/4” Blech- 1/4” Blech- Unten Unten #1 Mittelschar- #1 Endscharnier Rolle schraube schraube (Rot) Halterung links Halterung rechts nier Rollen- Die Profi le sind mit Scharnieren miteinander verbunden. träger Befestigen Sie die mit #1 gekennzeichneten Scharniere an der Oberseite des Unterteils an jedem Holm mit (2) 1/4”...
  • Seite 44 GE-06FFb Paneele Schritt 30: #2 #2 Türabschnitt Türverriegelung Baugruppe Bohren Sie drei 1/2” Löcher in die Profi lstirnfl äche. Bohren Sie vollständig durch das Profi l für das mittlere Loch. Montieren Sie die Verriegelungsbaugruppe im Abschnitt. #2 Türabschnitt Verriegelung/ Außengriff Füh- Kunstst- rungsplatte...
  • Seite 45 GE-07FFb Schritt 30: #2 Paneele 1/4” Blech- Schnappver- schraube schluss Befestigen Sie eine Schnappverriegelung an jedem Endholm mit zwei selbstbohrenden 1/4” Schrauben. #2 Türabschnitt 1/4” Blech- schraube “11” “15” Schnappverschluss 1/4” Blech- schraube...
  • Seite 46 Schritt 30: #2 Paneele GE-08FFb 1/4” Blech- #1 Mittelschar- #2 Endscharnier schraube Rolle nier Befestigen Sie die mit #2 markierten Endscharniere an der Oberseite des Profi ls an jedem Endholm. Ver- wenden Sie (2) 1/4” Blechschrauben pro Scharnier. Achten Sie darauf, dass sich die beiden Schlitze oben auf dem Scharnier befi...
  • Seite 47 Schritt 31: #3 Paneele GE-09FFa 1/4” Blech- #1 Mittelschar- #3 Endscharnier #3 Türabschnitt Rolle schraube nier Befestigen Sie die mit #3 markierten Endscharniere an der Oberseite des Profi ls an jedem Endholm. Ver- wenden Sie (2) 1/4” Blechschrauben pro Scharnier. Achten Sie darauf, dass sich die beiden Schlitze oben auf dem Scharnier befi...

  • Seite 48: Schritt 32: Schienen-Installation

    GE-10FFb Schritt 32: Schienen-installation 1/4” x 5/8” Schie- nenschraube & Flaggenwinkel Schienenhal- Flaggenwinkel Sechskantmutter Vertikale Spur rechts terung links Vertikale Schienen vorbereiten. Die Oberseite der vertikalen Schiene muss vom Pfosten zurückstehen, damit die Tür richtig abdichtet. Dieser Abstand wird durch die Verwendung von abgestuften Schienenhalterungen eingestellt. Befestigen Sie die Halterungen mit 1/4”...
  • Seite 49 GE-11FFa Schritt 32: Schienen-installation 1/4-20x1/2” Sechs- 1/4-20 Vierkant- 1” Unterlegs- kantschraube mutter cheibe Befestigen Sie die vertikale Schienen- und Fahnenwinkelbaugruppe mit 1/4” Schraube und Sechs- kantmutter mit 1” Scheibe am Türrahmen. Folgen Sie der Ausrichtung wie unten gezeigt. Dies gilt sowohl für die rechte als auch für die linke vertikale Schiene.

  • Seite 50: Schritt 33: Paneele Einfügen

    GE-12FFa Schritt 33: Paneele einfügen • Baugruppen aus Schritt 29: • Montage des unteren Paneels Setzen Sie das Unterteil in die Türöff nung ein. Schieben Sie die Rollen in die vertikale Schiene wie dargestellt. Zentrieren und nivellieren Sie den unteren Teil in der Öff...
  • Seite 51 GE-13FFb Schritt 33: Paneele einfügen • Baugruppen aus Schritt 30: • #2 Panel Unterbaugruppe Stapeln Sie den Abschnitt #2 (mit #2 Endscharnieren) oben auf dem unteren Abschnitt (#1), während Sie die Rollen in die vertikale Schiene schieben. #2 Panel Montage Rolle Vertikale Spur...
  • Seite 52 GE-14FFb Schritt 33: Paneele einfügen 1/4” Blech- schraube Befestigen Sie die Endbänder #1 und das Mittelscharnier mit 1/4” Blechschrauben am Profi l #2. 1/4” Blech- schraube...
  • Seite 53 GE-15FFb Schritt 33: Paneele einfügen • Baugruppen aus Schritt 31: • #3 Paneelen-Unterbaugruppe Stapeln Sie den Abschnitt #3 (mit Scharnieren #3 am Ende) auf den Abschnitt #2, während Sie die Rollen in die vertikale Schiene schieben. #3 Paneelen Montage Rolle Vertikale Spur...
  • Seite 54 GE-16FFb Schritt 33: Paneele einfügen 1/4” Blech- schraube Befestigen Sie die Endbänder #2 und das Mittelscharnier mit 1/4” Blechschrauben am Profi l #3. 1/4” Blech- schraube...

  • Seite 55: Schritt 34: Schnappverschluss-Sicherung

    GE-17FFa Schritt 34: Schnappverschluss-Sicherung 1/4” x 5/8” Schie- Schnappverschluss- nenschraube & Sicherung Sechskantmutter Befestigen Sie einen Schnappverschluss an jeder vertikalen Schiene mit einem Bolzen und einer Mutter. rechte Seite #2 Panel Montage Schnappver- schluss- 1/4” x 5/8” Schie- Sicherung nenschraube linke Seite 1/4”...
  • Seite 56 GE-18FFd Schritt 35: Gewin-dekabel 1/4” x 5/8” Schienenbolzen & Sechskantmutter Kabel Führen Sie das Kabel durch das linke Schnappverschlussloch. Bringen Sie eine Lasche am Ende des Kabels an, damit es nicht herausrutscht. Schnappver- schluss Links Vertikale Spur Führen Sie das Kabel durch den Kabel inneren Griff...
  • Seite 57 GE-19FFa Schritt 36: Horizontale Schiene 7913 Federstützhal- #10-32x7/16 #10-32 Vierkant- terung schraube mutter Befestigen Sie die Federhalterung an der Rückseite des rechter Dachbalkens mit zwei Schrauben und Vierkantmuttern. Rechter Dachbalken #10-32 Vierkantmutter #10-32x7/16 schraube Federstützhalterung...
  • Seite 58 GE-20FFa Schritt 36: Horizontale Schiene 7913 #10-32x7/16 #10-32 Vierkant- Federstützhal- schraube mutter terung Befestigen Sie die Federhalterung an der Rückseite des linken Dachbalkens mit zwei Schrauben und Vierkantmuttern. Linken Dachbalken #10-32 Vierkantmutter #10-32x7/16 schraube Federstützhalterung...
  • Seite 59 GE-21FFa Schritt 36: Horizontale Schiene Horizontale 3/8” x 3/4” Schlitten- Horizontale 1/4” x 5/8” Schienenbol- Kurvenschiene schraube & Horizontale Kurvenschiene zen & Sechskantmutter rechts Sechskantmutter Winkelklammer links Lassen Sie das Ende des rechten hori- Befestigen Sie den Winkel (befestigt an der horizontalen zontalen Kurvengleises von einer anderen Kurvenbahn) am Markierungswinkel mit einer 3/8”...
  • Seite 60 GE-22FFa Schritt 36: Horizontale Schiene 5/16-18x3/4” 5/16-18 Sechskantschraube Sechskantmutter Befestigen Sie das Ende der horizontalen Kurvenschiene mit einer langen Schraube und Sechskantmutter wie abgebildet an der Federstützhalterung Wiederholen Sie dies für die horizontale Schiene. rechts Links Dachträger 5/16-18x3/4” Sechskantschraube Federstützhalterung Horizontale Kurvenschiene links...

  • Seite 61: Schritt 37: Obere Paneele Einsetzen

    GE-23FFb Schritt 37: Obere Paneele einsetzen Obere Paneel Die Montage des oberen Türpaneels erfordert eine andere Person, die das Türprofi l hält, während Sie die Beschläge und Scharniere montieren. Stellen Sie sicher, dass eine aus- reichende Hilfe zur Verfügung steht, bevor Sie mit der Installation fortfahren. Lassen Sie das obere Profi...
  • Seite 62 GE-24FFa Schritt 37: Obere Paneele einsetzen 1/4” Blech- Obere Halterung Rolle schraube Setzen Sie eine Rolle in eine obere Halterung ein. Obere Rolle Halterung Schieben Sie die Rolle in die horizontale Schiene, wo es ausreichend breit ist, um die Rolle wie abgebildet aufzustellen. Möglicherweise müssen Sie einwinkeln.
  • Seite 63 GE-25FFa Schritt 37: Obere Paneele einsetzen 1/4” Blechschraube Obere Halterung Rolle Oberer Setzen Sie eine weitere Rolle in die andere Türabschnitt obere Halterung ein. Obere Halterung Rolle Schieben Sie die Rolle in die horizontale Schiene, wo es ausreichend breit ist, um die Rolle wie abgebildet aufzustellen.
  • Seite 64 GE-26FFb Schritt 37: Obere Paneele einsetzen 1/4” Blechschraube Befestigen Sie die Endbänder #3 und das Mittelscharnier mit 1/4” Blechschrauben am oberen Abschnitt. 1/4” Blech- schraube...

  • Seite 65: Vorbereitung Der Federmontage

    Vorbereitung der Federmontage Überprüfen Sie alle Montageanleitungen und Teile der Feder. Achtung! Wenn irgendwelche Teile fehlen, halten Sie hier an und wenden Sie sich sofort an Ihren Arrow- Kundendienst. Ersetzen Sie keine Teile. Achtung! Entfernen Sie keine werkseitig angebrachten Federschilder oder Warnschilder! Wenn irgendwelche Markierungen oder Etiketten fehlen oder nicht lesbar sind, wenden Sie sich sofort an Ihren Arrow-Kundendienst.

  • Seite 66: Schritt 38: Zugfeder-Montage

    GE-28FFa Schritt 38: Zugfeder-montage 3/8” x 1-1/2” Schraube & Sechs- Seilzug kantmutter (Rot) Seilzug Befestigen Sie die Riemenscheibe mit einer 3/8” x 3/8” x 1-1/2” Schraube & 1-1/2” Schraube und Sechskantmutter im Winkel, Sechskantmutter der die horizontale Schiene am Fahnenwinkel (Rot) befestigt.
  • Seite 67 GE-29FFa Schritt 38: Zugfeder-montage 3/8” x 1-1/2” Schraube & Sechs- S-Haken (Rot) Sicherheitskabel Seilzug Gabelkopf Zugfeder kantmutter (Rot) Montieren Sie die Feder wie abgebildet. Schrauben Sie einen Gabelkopf und eine Rie- menscheibe an einem Ende fest Gabelkopf S-Haken (Rot) 3/8” x 1-1/2” Schraube (Rot) Zugfeder Seilzug...
  • Seite 68 GE-30FFb Schritt 38: Zugfeder-montage Federkabel Befestigen Sie die Federkabelschlaufe am unteren Befestigungsbolzen und das Schraubenfederseil über der Riemenscheibe. Federkabel- schlaufe Seilzug Fädeln Sie das Federkabel um die Federrolle. Bodenbefestigung Seilzug Bolzen Federkabel Sicherheitskabel...
  • Seite 69 GE-31FFa Schritt 38: Zugfeder-montage Kabelbinder S-Haken (Rot) (Rot) Binden Sie eine Kabelschelle an das Federkabel und verbinden Sie es mit einem S-Haken. Kabelbinder (Rot) Feder 2”-3” spannen und den S-Haken in ein Federkabel Loch im horizontalen Winkel einhängen. Dies wird als anfängliche Dehnung bezeichnet und kann eine Anpassung erfordern (siehe Ende der Details zur Montage der Zugfeder).
  • Seite 70 GE-32FFa Schritt 38: Zugfeder-montage Sicherheitskabel Kabel knoten Befestigen Sie das Sicherheitskabel wie abge- bildet fest an der horizontalen Biegeschiene. Horizontale Kur- schiene Wiederholen Sie die Schritte 4 bis 11 für die andere Feder. Absenken der Tür und Federeinstellung. Achtung! Bis alle Einstellungen abgeschlossen sind, gehen Sie immer davon aus, dass Sie das volle Gewicht der Tür körperlich tragen müssen.

  • Seite 71: Haustürpfosten Alle Größen

    Schritt 39 7830 Rechte Türpfosten (1) Hierzu benötigen Sie folgende Teile 7829 Linke Türpfosten (1) Haustürpfosten alle Größen 30028 Typenschild (1) JM71-GE Positionieren Sie rechte und linke Türpfosten in die rechte und linke Schie- nenstütze mit eingekerbten Enden oben, innerhalb des Gebäudes. 30028 Langen Flansch an der Schienenstütze und kurzen Flansch an der Vorderwand...
  • Seite 72 BW44c-GE EINIGE TATSACHEN ZUM THEMA ROST Rostbildung ist ein natürlicher Oxydationsvorgang, der auftritt, 1. Vermeiden Sie, die innere und äußere Ober äche zu zerkratzen wenn unbehandeltes Metall Feuchtigkeit ausgesetzt ist. Zu den oder anzuritzen. Problemzonen gehören Bohrungen für Schrauben, unbearbeitete Kanten oder Kratzer und Scharten im Schutzanstrich, die 2.
